- Code commande RS:
- 791-5921
- Référence fabricant:
- CPX400DP
- Marque:
- Aim-TTi
6 En stock, livraison sous 5 jours
Uniquement disponible en livraison standard
Ajouté
Prix pour la pièce
1 721,92 €
HT
2 066,30 €
TTC
Unité | Prix par unité |
1 + | 1 721,92 € |
- Code commande RS:
- 791-5921
- Référence fabricant:
- CPX400DP
- Marque:
- Aim-TTi
Documentation technique
Législation et Conformité
Statut RoHS : Exempté
- Pays d'origine :
- GB
Détail produit

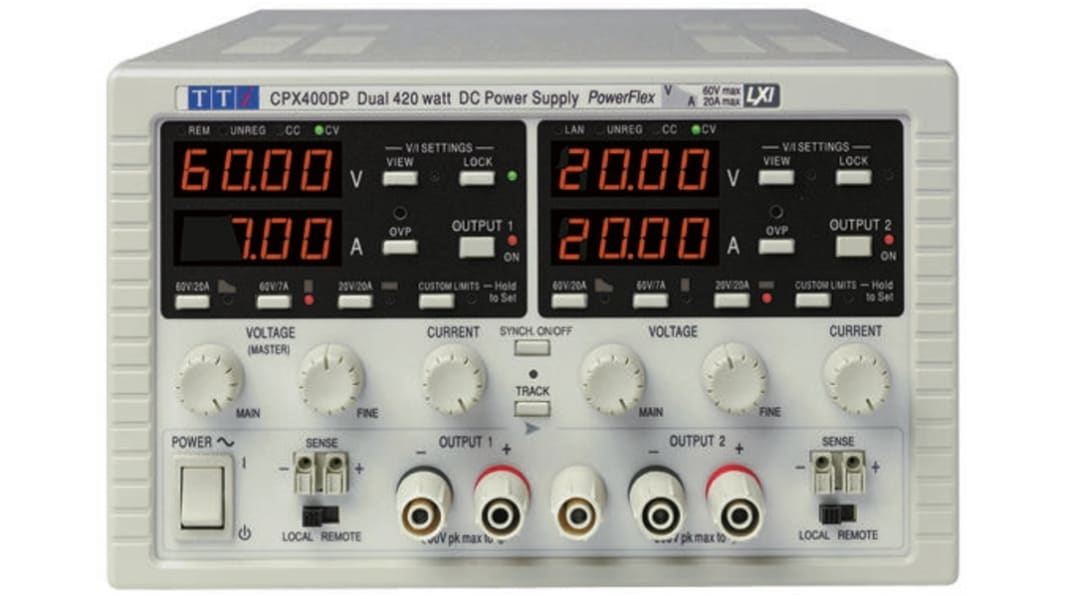

Sortie double, 60 V, 20 A, 840 watts - PowerFlex CPX400D et CPX400DP
Les CPX400D (RS 7312842) et CPX400DP (RS 7072857) sont des alimentations à double sortie utilisant la régulation PowerFlex qui permet de générer des courants plus élevés à des tensions plus faibles dans une enveloppe de puissance. Ils sont dotés de commandes analogiques intelligentes avec verrouillage des paramètres et suivi de tension isolé pour faciliter le câblage en série ou parallèle. Le CPX400DP inclut une gamme complète d'interfaces de télécommande numérique et de doubles bornes de sortie à l'arrière.
Pour un module GPIB en option, voir le code commande 144-5481.
Caractéristiques et avantages :
Doubles sorties isolées, indépendantes ou de suivi
Régulation PowerFlex avec 840 watts de puissance totale
Jusqu'à 60 V et jusqu'à 20 A dans une enveloppe d'alimentation 420 W sur chaque sortie
Le suivi isolé fournit jusqu'à 120 V en série ou jusqu'à 40 A en parallèle
Véritables commandes analogiques avec améliorations numériques
La fonction S-Lock verrouille les réglages de tension et de courant au toucher d'un bouton
Les boutons de commande de gamme offrent une plage fixe ou un fonctionnement PowerFlex
Protection contre les surtensions variables (OVP) et protection contre les surintensités (OCP)
Commutation synchrone ou indépendante des sorties
Boîtier demi-rack 3U compact pour une utilisation sur établi ou sur rack
Doubles bornes de sortie et de détection à l'arrière (CPX400DP uniquement)
Gamme complète d'interfaces de bus, RS232, USB, LAN (conforme LXI)
Régulation PowerFlex avec 840 watts de puissance totale
Jusqu'à 60 V et jusqu'à 20 A dans une enveloppe d'alimentation 420 W sur chaque sortie
Le suivi isolé fournit jusqu'à 120 V en série ou jusqu'à 40 A en parallèle
Véritables commandes analogiques avec améliorations numériques
La fonction S-Lock verrouille les réglages de tension et de courant au toucher d'un bouton
Les boutons de commande de gamme offrent une plage fixe ou un fonctionnement PowerFlex
Protection contre les surtensions variables (OVP) et protection contre les surintensités (OCP)
Commutation synchrone ou indépendante des sorties
Boîtier demi-rack 3U compact pour une utilisation sur établi ou sur rack
Doubles bornes de sortie et de détection à l'arrière (CPX400DP uniquement)
Gamme complète d'interfaces de bus, RS232, USB, LAN (conforme LXI)
Note
Le CPX400DP à valeur plus élevée inclut les interfaces GPIB, RS-232, USB et réseau local et est conforme à LXI classe C.
Normes
EN 61010-1, EN 61326
Alimentation d'établi c.c. programmable par AIM-TTi
L'alimentation d'établi c.c. programmable AIM-TTi 840W avec étalonnage RS est dotée de 2 sorties. La tension nominale de sortie varie entre 0 V et 60 V et la valeur nominale de courant varie entre 0 A et 20 A. Les valeurs des sorties ajustables sont affichées sur un grand appareil de mesure à résolution fixe à 4 digits. L'alimentation offre une alimentation propre, une excellente régulation et une réponse transitoire rapide.
Fonctionnement à tension constante ou courant constant.
Sorties indépendantes ou suivi de tension isolé
Faible bruit de sortie et bonne réponse transitoire
Les sorties peuvent être câblées en série ou en parallèle pour 120 V ou 20 A.
La conception PowerFlex offre des combinaisons de tension et de courant variables
Fonctionnement PowerFlex ou à plage fixe avec limites personnalisées
Bornes de liaison de sécurité
Détection à distance sélectionnable
Sorties indépendantes ou suivi de tension isolé
Faible bruit de sortie et bonne réponse transitoire
Les sorties peuvent être câblées en série ou en parallèle pour 120 V ou 20 A.
La conception PowerFlex offre des combinaisons de tension et de courant variables
Fonctionnement PowerFlex ou à plage fixe avec limites personnalisées
Bornes de liaison de sécurité
Détection à distance sélectionnable
Applications
Test de production
Vérifications QA
Vérification de la conception R&D
Vérifications QA
Vérification de la conception R&D
fourni avec
Logiciel d'enregistrement et de séquençage de pont de test
Commande multi-instruments
Enregistrement au format de tableau et de graphique
Contrôle de séquence temporisé sur tous les instruments et canaux
Compatible USB, LAN et RS232
Commande multi-instruments
Enregistrement au format de tableau et de graphique
Contrôle de séquence temporisé sur tous les instruments et canaux
Compatible USB, LAN et RS232
Caractéristiques techniques
Attribut | Valeur |
---|---|
Nombre de sorties | 2 |
Etalonné | Etalonné RS |
Tension de sortie | 0 → 60V |
Tension d'alimentation | 110 → 240V c.a. |
Courant de sortie | 0 → 20A |
Puissance | 840W |
Nombre d'afficheurs | 4 |
Type | Numérique |
Type d'alimentation de table | Alimentation à sélection automatique de plage |
Connecteur d'entrée | IEC 320 |
Connecteur de sortie | Douilles 4 mm |
Température minimale | +5°C |
Température maximum | +40°C |
