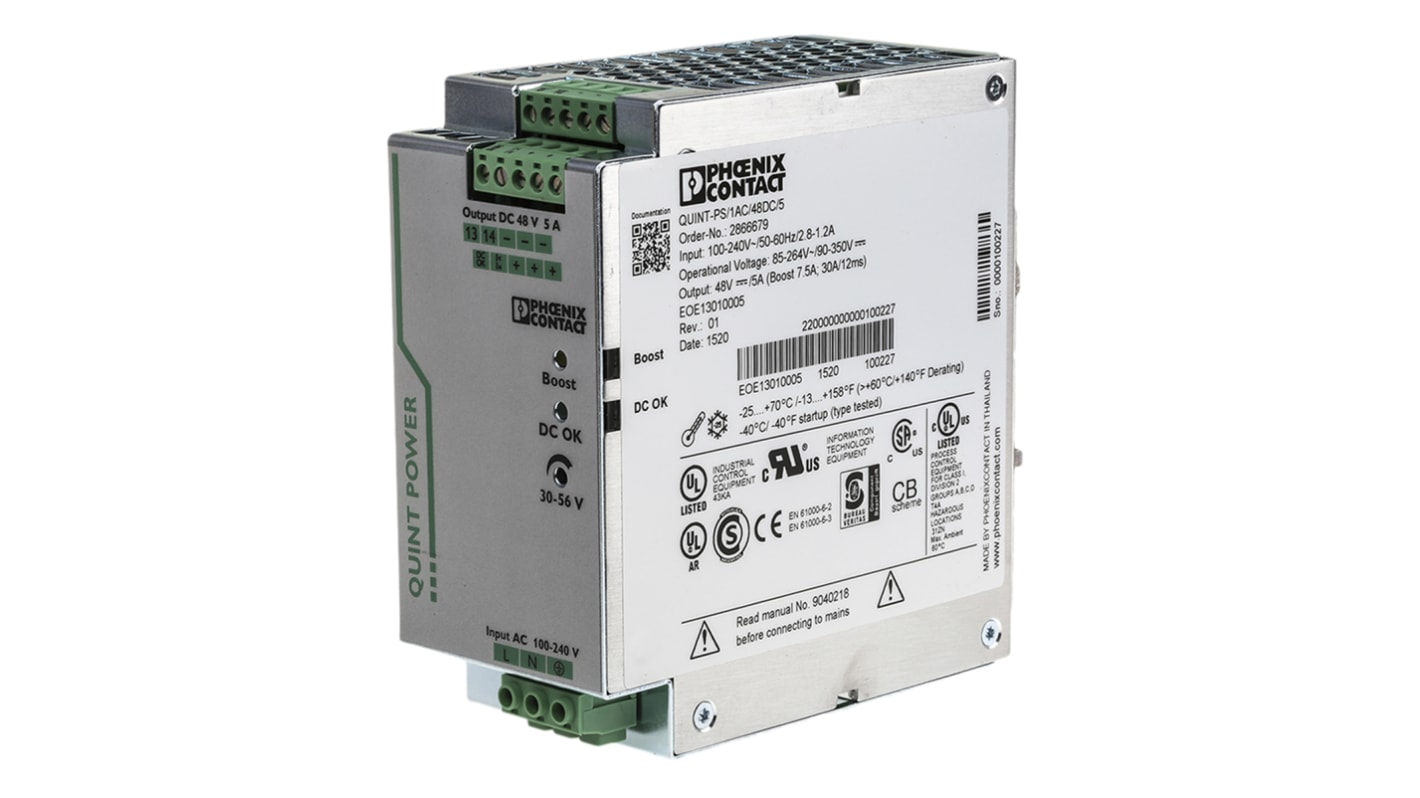

Alimentation Phoenix Contact, 48V c.c., 85 → 264V c.a., 5Ac.c., série QUINT-PS/1AC/48DC/5

Documentation technique
Législation et Conformité
Déclaration de conformité RoHS
Pays d'origine : DE
Détail produit

Phoenix Contact QUIN POWER - alimentations

La gamme QUIN POWER de Phoenix Contact est une alimentation de qualité supérieure qui fournit une expérience sans couture, car elle est dotée de toutes les exigences nécessaires et bien plus encore. Ces alimentations optimisent la disponibilité de votre usine en utilisant des technologies telles que NFC (communication sur site proche) pour pouvoir configurer rapidement ces alimentations à partir d'un smartphone, SFB (coupure sélective), courant nominal 6 fois pendant 12 ms, Durée de vie étendue de plus de 500 000 heures et démarrage extrêmement fiable dans les charges difficiles avec une réserve de puissance statique (PowerBoost).

Ces alimentations brillantes sont conçues pour être montées sur un rail DIN et contiennent des connexions à vis pour vos câbles. Sans oublier que ces alimentations (unité d'alimentation) sont dotés d'une surveillance préventive des fonctions qui permet au dispositif de signaler les valeurs critiques avant qu'une erreur ne se produise.

Caractéristiques et avantages :

  • Commutation primaire

  • Les alimentations extrêmement fiables sont soutenues par plus de 500 000 heures de vie

  • Les plages de tension ajustables couvrent un vaste spectre de tensions.

  • Déclenchement rapide des disjoncteurs standard pour la réserve de puissance dynamique wutg - 6 fois le courant nominal pendant 12 ms

  • Surveillance préventive des fonctions

  • La technologie NFC vous permet de configurer facilement l'alimentation (configuration des seuils de signalisation et des courbes de caractéristiques)

  • Sortie de 24 V c.c./20 A.

  • Conception mince avec un revêtement enrobant pour l'installer dans des environnements extrêmes

  • Rendement de 93 % (pour 230 V c.a. et valeurs nominales)

Comment câbler une alimentation à rail DIN ?

Les blocs terminal d'alimentation QUINTPOWER sont dotés de blocs Top et Bas de l'unité. Vous devrez dénuder de 7 mm de long votre câble et l'insérer dans les blocs de terminal. Une simple connexion à vis (vis M4) verrouille ensuite le câble dans le terminal, fournissant une connexion de sortie ou d'entrée. Toutefois, veuillez suivre toutes les instructions d'installation de la manafactuer.

A quoi servent les alimentations à rail DIN ?

Généralement, ces alimentations sont montées dans des armoires et sont utilisées dans des conditions industrielles. Ils peuvent être utilisés pour l'automatisation, les machines ou tout projet équipé de modules montés sur des rails DIN.

Note

665-7766, 665-7769, 665-7794 et 665-7790 ne disposent pas de la technologie SFB

Homologations

Homologué UL/C-UL (UL 60950), classement UL/C-UL (UL 508) homologué, CSA, CB, ABS

Caractéristiques techniques
Attribut Valeur
Tension d'entrée c.a. ou c.c. C.a.
Tension de sortie c.a. ou c.c. C.c.
Tension d'entrée 85 → 264V c.a.
Tension de sortie 48 V c.c.
Courant de sortie 5 A
Puissance 240W
Nombre de sorties 1
Phase électrique 1
Type A découpage
Hauteur 130mm
Largeur 60mm
Température maximale +70°C
Profondeur 130mm
Température minimale -25°C
Rendement >92.5%
Série QUINT-PS/1AC/48DC/5
Régulation de charge ±1%
Type de montage Montage rail DIN
MTBF 500000h
Ondulation et bruit 50mV Pk-Pk
