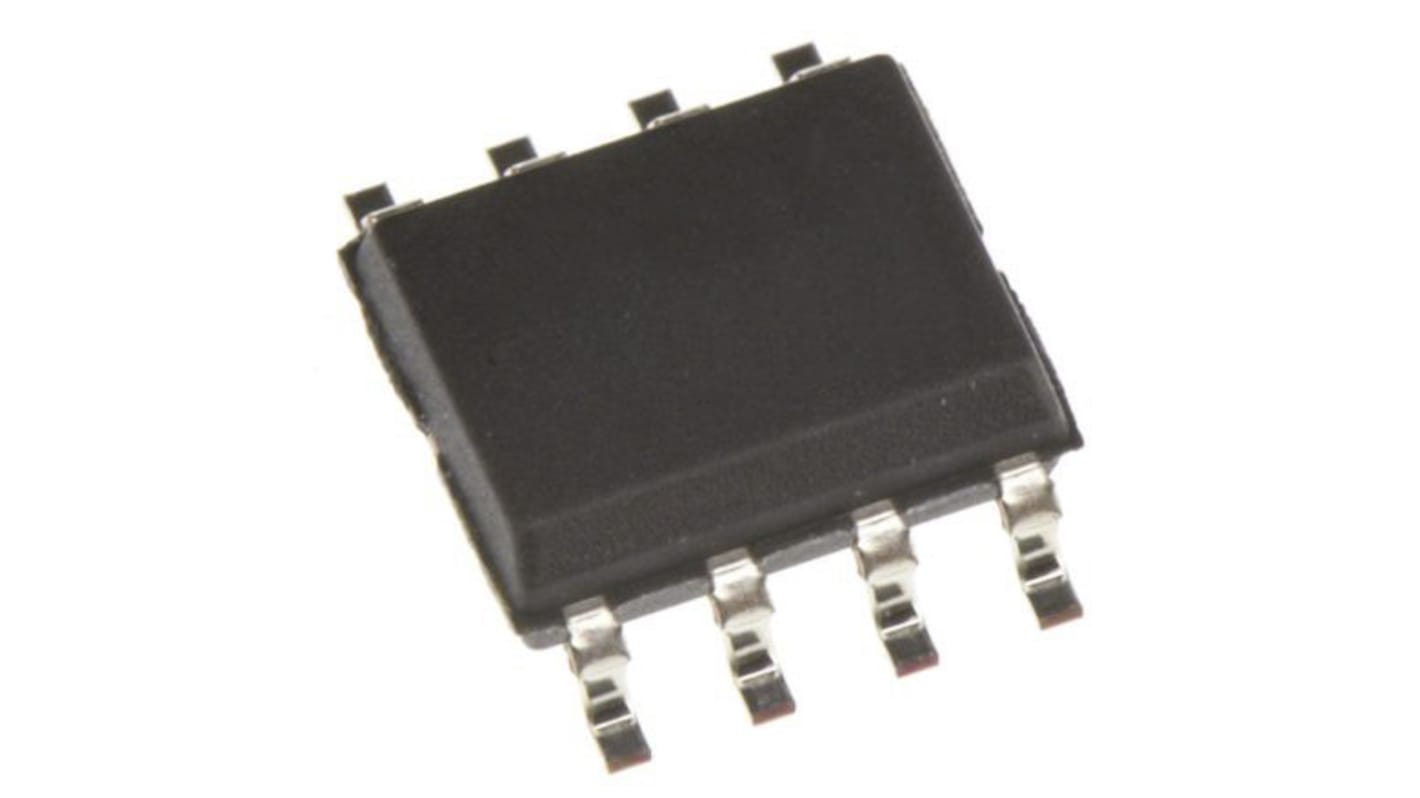

Amplificateur opérationnel Maxim Integrated, montage CMS, alim. Simple, SO Grande vitesse, faible bruit, faible
- Code commande RS:
- 190-6338
- Référence fabricant:
- MAX4200ESA+
- Marque:
- Maxim Integrated
Ce produit n’est pas disponible à la commande pour le moment.
Malheureusement, ce produit n'est pas disponible en stock pour le moment. Nous ne pouvons accepter la prise de commande sur cette référence.
Ajouté
Prix pour le paquet de 5
15,97 €
HT
19,16 €
TTC
Paquet(s) | le paquet | Prix par unité* |
1 - 1 | 15,97 € | 3,194 € |
2 - 4 | 14,48 € | 2,896 € |
5 - 19 | 13,70 € | 2,74 € |
20 + | 11,53 € | 2,306 € |
*Prix donné à titre indicatif |
- Code commande RS:
- 190-6338
- Référence fabricant:
- MAX4200ESA+
- Marque:
- Maxim Integrated
Documentation technique
Législation et Conformité
- Pays d'origine :
- TH
Détail produit
Courant d'alimentation de 2,2 mA
Haut débit
Bande passante de 780 MHz -3 dB (MAX4201/MAX4202)
Planéité de gain de 0,1 dB à 280 MHz (MAX4201/MAX4202)
Vitesse de balayage de 4 200 V/μs
Faible densité de bruit de tension 2,1 nV/√Hz
Faible densité de bruit de courant 0,8 pA/√Hz
Commande de sortie haute ±90 mA (MAX4200/MAX4203)
Excellente capacité de commande de charge capacitive
Disponible en boîtiers SOT23 ou μMAX ® à gain de place
Applications
Drivers de ligne de transmission numérique
Mémoires tampon d'entrée ADC haute vitesse
Tampons DAC haut débit
Systèmes IF/communication
Réseaux locaux sans fil (WLAN)
Haut débit
Bande passante de 780 MHz -3 dB (MAX4201/MAX4202)
Planéité de gain de 0,1 dB à 280 MHz (MAX4201/MAX4202)
Vitesse de balayage de 4 200 V/μs
Faible densité de bruit de tension 2,1 nV/√Hz
Faible densité de bruit de courant 0,8 pA/√Hz
Commande de sortie haute ±90 mA (MAX4200/MAX4203)
Excellente capacité de commande de charge capacitive
Disponible en boîtiers SOT23 ou μMAX ® à gain de place
Applications
Drivers de ligne de transmission numérique
Mémoires tampon d'entrée ADC haute vitesse
Tampons DAC haut débit
Systèmes IF/communication
Réseaux locaux sans fil (WLAN)
Caractéristiques techniques
Attribut | Valeur |
---|---|
Type d'amplificateur | Grande vitesse, faible bruit, faible consommation |
Type de montage | CMS |
Type de boîtier | SO |
Type d'alimentation | Simple |
Nombre de canaux par circuit | 1 |
Nombre de broches | 8 |
Tension d'alimentation asymétrique typique | 4→ 5,5 V. |
Produit gain bande typique | 660MHz |
Type de sortie | Courant |
Slew Rate typique | 4200V/µs |
Fréquence de fonctionnement maximum | 500 KHz |
Température d'utilisation maximum | +85 °C |
Température de fonctionnement minimum | -40 °C |
Gain en tension typique | 0,96 V/V |
Tension d'entrée maximale | 5,5 V |
Tension d'offset | 15mV |
Courant de sortie | 90 mA (typique) |
Densité tension/bruit d'entrée typique | 2.1nV/√Hz |
Tension d'entrée minimale | 4 V |
Largeur | 4mm |
Longueur | 5mm |
Plage de tension d'entrée | 4→ 5,5 V. |
Dimensions | 5 x 4 x 1.5mm |
Hauteur | 1.5mm |
