- Code commande RS:
- 193-124
- Référence fabricant:
- 1010000000
- Marque:
- Weidmüller
958 pour livraison dès le lendemain (stock France)
1389 Sous 2 jour(s) (stock Europe)
Ajouté
Prix pour le paquet de 5
20,90 €
HT
25,08 €
TTC
Paquet(s) | le paquet | Prix par unité* |
1 + | 20,90 € | 4,18 € |
*Prix donné à titre indicatif |
- Code commande RS:
- 193-124
- Référence fabricant:
- 1010000000
- Marque:
- Weidmüller
Législation et Conformité
- Pays d'origine :
- IN
Détail produit
Borniers de terre
Les borniers de terre sont une solution polyvalente, car ils peuvent contenir un grand choix de tailles de fils, ce qui signifie que vous disposez de nombreuses solutions pratiques. Weidmuller dispose d'une large gamme de borniers de terre, ce qui vous permet de trouver exactement le produit dont vous avez besoin pour votre machine. Ils offrent une isolation de protection de sorte que vous pouvez être certain que votre produit est sûr et sécurisé. La connexion à montage par vis garantit qu'ils sont solidement fixés en place, de sorte que vous n'avez pas à vous soucier de fils desserrés.
Avantages
Différentes tailles de fils
Isolation de protection
Connexion par montage vissé
Isolation de protection
Connexion par montage vissé
Applications typiques
Conçu pour vous donner la meilleure conductivité dans les applications telles que les panneaux de commande et les rails.
Homologations
Certifié CSA, liste UL, SEV, DEMKO, NEMKO, LLOYDS REGISTER OF SHIPPING, SETI, KEMA, Reg of USSR

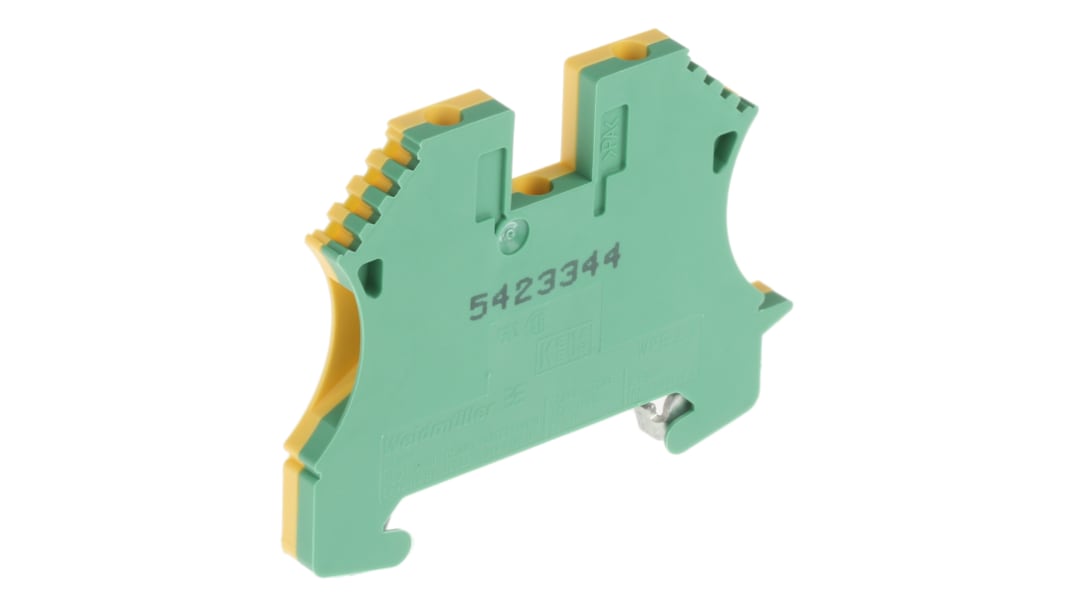

Bloc de jonction de terre de Weidmuller, tension nominale de 800 V, hauteur de 60 mm - Série W - 1010000000
Protégez vos réseaux électriques contre les dangers avec ce bloc de jonction de terre de Weidmuller. Il décharge en toute sécurité l'excès d'électricité pour empêcher les dommages et blessures à l'équipement. Le boîtier robuste en Wemid est résistant aux chocs et à la chaleur pour une utilisation dans des environnements difficiles. Grâce à sa tension nominale de 800 V, cette unité peut être utilisée dans des applications de taille moyenne. Pour une plus grande facilité d'assemblage, l'unité est compatible avec les rails DIN à chapeau supérieur. Sa petite taille de 60 (H) x 5,1 (l) x 47 mm (P) en fait un bon choix pour une utilisation dans les configurations avec un espace limité.
Caractéristiques et avantages
• Accepte les fils de taille comprise entre 30 et 12 AWG pour plus de polyvalence
• Code couleur vert et jaune pour faciliter l'identification du boîtier
• Large plage de températures de fonctionnement entre -50 et +120 °C pour une utilisation dans des conditions difficiles
• Code couleur vert et jaune pour faciliter l'identification du boîtier
• Large plage de températures de fonctionnement entre -50 et +120 °C pour une utilisation dans des conditions difficiles
Applications
• Tableaux de distribution
• Centrales électriques
• Systèmes de commande de machine
• Processus industriels automatisés
• Centrales électriques
• Systèmes de commande de machine
• Processus industriels automatisés
Pourquoi est-il important de mettre à la terre les circuits électriques ?
Les applications génèrent souvent un excès d'électricité ou de signaux électromagnétiques. Ces signaux peuvent traverser les personnes et l'équipement lorsqu'ils ne sont pas mis à la terre, causant de graves dommages et blessures. Un bloc de jonction de terre comme celui-ci est une précaution de sécurité essentielle.
Homologations
1-10
Les bornes à pince de la série W conviennent aux rails DIN omega et sont fabriquées en nylon 6.6, caractérisé par une température d'utilisation continue de 120 °C (180 °C à court terme). Elles sont auto-extinguibles conformément à la norme UL94V-0 et sont exemptes de cadmium et d'halogène. Les barres de courant sont fabriquées en cuivre électrolytique de 10 mm pour garantir une charge de courant supérieure à la valeur nominale. Ces bornes conviennent uniquement à un montage sur rails DIN omega symétriques (BS5584:1978, EN 50022) et sont protégées au toucher conformément à la norme BS 3042.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Type bloc de terre | WPE 2.5 |
Taille de fil | 30 → 12 AWG |
Couleur | Vert/Jaune |
Nombre de voies | 2 |
Type de raccordement | A visser |
Matériau du boîtier | Wemid |
Tension | 800 V |
Longueur | 60mm |
Largeur | 5.1mm |
Hauteur | 47mm |
Température de fonctionnement maximale | +120°C |
Certification pour zones dangereuses | ATEX |
Température de fonctionnement minimale | -50°C |
