- Code commande RS:
- 260-1936
- Référence fabricant:
- 1010300000
- Marque:
- Weidmuller
- Code commande RS:
- 260-1936
- Référence fabricant:
- 1010300000
- Marque:
- Weidmuller
Législation et Conformité
Détail produit
Borniers de terre
Les borniers de terre sont une solution polyvalente, car ils peuvent contenir un grand choix de tailles de fils, ce qui signifie que vous disposez de nombreuses solutions pratiques. Weidmuller dispose d'une large gamme de borniers de terre, ce qui vous permet de trouver exactement le produit dont vous avez besoin pour votre machine. Ils offrent une isolation de protection de sorte que vous pouvez être certain que votre produit est sûr et sécurisé. La connexion à montage par vis garantit qu'ils sont solidement fixés en place, de sorte que vous n'avez pas à vous soucier de fils desserrés.
Avantages
Différentes tailles de fils
Isolation de protection
Connexion par montage vissé
Isolation de protection
Connexion par montage vissé
Applications typiques
Conçu pour vous donner la meilleure conductivité dans les applications telles que les panneaux de commande et les rails.
Homologations
Certifié CSA, liste UL, SEV, DEMKO, NEMKO, LLOYDS REGISTER OF SHIPPING, SETI, KEMA, Reg of USSR

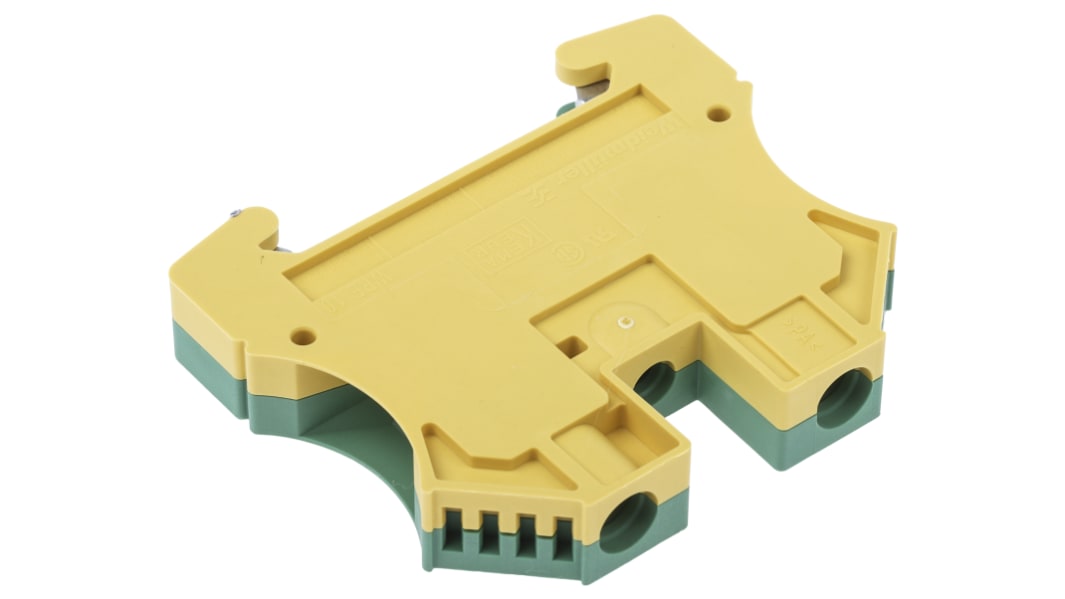

Bloc de jonction de masse Weidmuller, section transversale de 1,5 à 16 mm2, largeur de 9,9 mm - Série W - 1010300000
Remettez votre système à la terre et maintenez-le à la masse avec ce bloc de jonction de terre de Weidmuller. Comme il évacue l'excès de charge de vos circuits, il permet d'éliminer les dangers électriques pour garder vos composants entre des mains sûres. En accueillant des sections de conducteur entre 1,5 et 16 mm2, le produit fonctionne avec de nombreux connecteurs standard, de sorte qu'il n'est pas nécessaire de changer votre câblage. Le boîtier Wemid fiable du dispositif fournit une isolation efficace, garantissant l'absence de chocs électriques ou de surprises. Pour une identification simple, son corps vert et jaune attire l'attention sur les rails occupés.
Dimensions compactes de 56 (H) x 9,9 (l) x 46,5 mm (P) pour le montage sur rails emballés
Les bornes à vis fixent les conducteurs en place pour aider à minimiser les interruptions causées par le balayage
S'enclenche directement sur les rails DIN pour un montage rapide
Les bornes à vis fixent les conducteurs en place pour aider à minimiser les interruptions causées par le balayage
S'enclenche directement sur les rails DIN pour un montage rapide
Applications
Panneaux de distribution
Réseaux de distribution d'alimentation
Systèmes de chauffage
Secteur de fabrication industrielle
Réseaux de distribution d'alimentation
Systèmes de chauffage
Secteur de fabrication industrielle
A quelles températures d'utilisation puis-je utiliser ce bloc de jonction ?
Vous pouvez utiliser l'unité à des températures d'utilisation comprises entre -50 °C et +120 °C, ce qui en fait un choix fiable pour les conditions industrielles difficiles.
Les bornes à pince de la série W conviennent aux rails DIN omega et sont fabriquées en nylon 6.6, caractérisé par une température d'utilisation continue de 120 °C (180 °C à court terme). Elles sont auto-extinguibles conformément à la norme UL94V-0 et sont exemptes de cadmium et d'halogène. Les barres de courant sont fabriquées en cuivre électrolytique de 10 mm pour garantir une charge de courant supérieure à la valeur nominale. Ces bornes conviennent uniquement à un montage sur rails DIN omega symétriques (BS5584:1978, EN 50022) et sont protégées au toucher conformément à la norme BS 3042.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Type bloc de terre | WPE 10 |
Taille de fil | 16 → 6 AWG |
Section du fil | 10mm² |
Couleur | Vert/Jaune |
Nombre de voies | 2 |
Type de raccordement | A visser |
Matériau du boîtier | Wemid |
Courant | 1.2kA |
Tension | 800 V |
Longueur | 60mm |
Largeur | 9.9mm |
Hauteur | 47mm |
Certification pour zones dangereuses | ATEX |
Température de fonctionnement maximale | +100°C |
Température de fonctionnement minimale | -50°C |
