- Code commande RS:
- 295-9156
- Référence fabricant:
- 1010400000
- Marque:
- Weidmüller
52 pour livraison dès le lendemain (stock France)
266 Sous 2 jour(s) (stock Europe)
Ajouté
Prix pour la pièce
7,84 €
HT
9,41 €
TTC
Unité | Prix par unité |
1 + | 7,84 € |
- Code commande RS:
- 295-9156
- Référence fabricant:
- 1010400000
- Marque:
- Weidmüller
Documentation technique
Législation et Conformité
- Pays d'origine :
- CZ
Détail produit

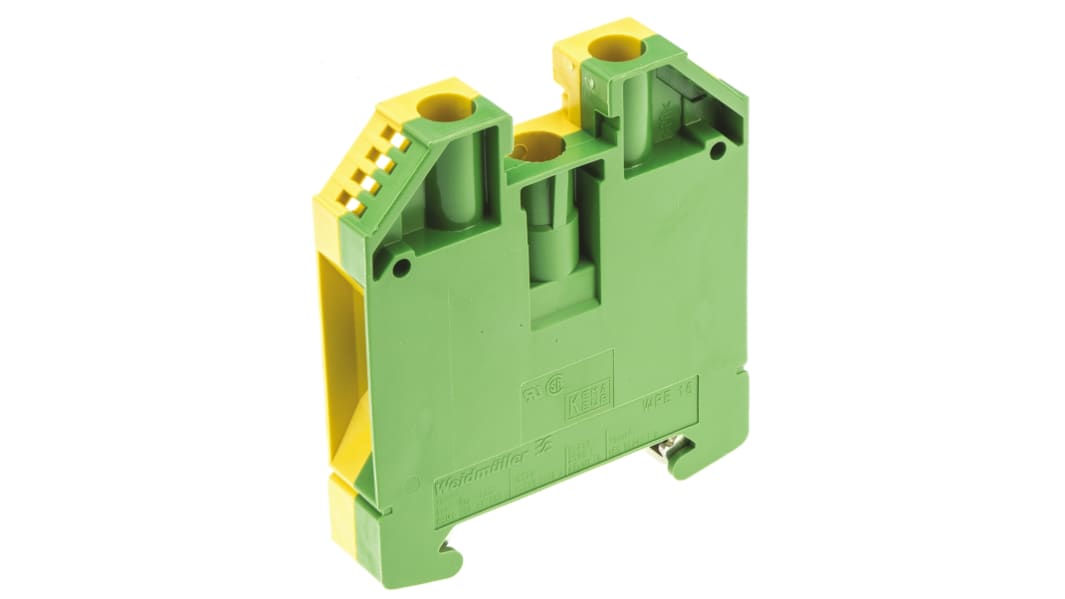

Bloc de jonction de terre Weidmuller, hauteur de 56 mm, tension nominale de 1 kV - Série W - 1010400000
Utilisez ce bloc de jonction de terre de Weidmuller pour vous assurer d'être à la terre en toute sécurité avec votre système électrique. Son boîtier Wemid fournit une isolation efficace pour la protection contre les chocs et les dommages électriques. Grâce à ses couleurs verte et jaune, il est instantanément reconnaissable comme une connexion à la terre. Les dimensions compactes de 56 (H) x 11,9 (l) x 62,5 mm (P) en font un choix peu encombrant qui s'adapte dans les zones étroites. Comme il utilise une méthode de raccordement à visser facile, vous pouvez lui tourner la main avec facilité.
Caractéristiques et avantages
• Accepte des fils de taille comprise entre 14 et 6 AWG pour une large compatibilité
• Auto-extinguible en 10 secondes ou moins pour plus de sécurité en cas d'incendie
• Large plage de températures d'utilisation entre -50 °C et +120 °C pour une utilisation dans des conditions industrielles difficiles
• Poids léger de 57,82 g pour une contrainte minimale sur votre configuration
• Auto-extinguible en 10 secondes ou moins pour plus de sécurité en cas d'incendie
• Large plage de températures d'utilisation entre -50 °C et +120 °C pour une utilisation dans des conditions industrielles difficiles
• Poids léger de 57,82 g pour une contrainte minimale sur votre configuration
Applications
• Construction automobile
• Automatisation industrielle
• Alimentations
• Automatisation industrielle
• Alimentations
Dans quelle mesure cet article est-il respectueux de l'environnement ?
Le bloc est sans halogène et sans cadmium pour minimiser le risque de contamination de l'environnement. Il réduit également les risques pour la santé, car il n'émet pas de fumées toxiques en cas d'incendie.
Les bornes à pince de la série W conviennent aux rails DIN omega et sont fabriquées en nylon 6.6, caractérisé par une température d'utilisation continue de 120 °C (180 °C à court terme). Elles sont auto-extinguibles conformément à la norme UL94V-0 et sont exemptes de cadmium et d'halogène. Les barres de courant sont fabriquées en cuivre électrolytique de 10 mm pour garantir une charge de courant supérieure à la valeur nominale. Ces bornes conviennent uniquement à un montage sur rails DIN omega symétriques (BS5584:1978, EN 50022) et sont protégées au toucher conformément à la norme BS 3042.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Type bloc de terre | WPE 16 |
Taille de fil | 14 → 6 AWG |
Section du fil | 16mm² |
Couleur | Vert/Jaune |
Nombre de voies | 2 |
Type de raccordement | A visser |
Matériau du boîtier | Wemid |
Tension | 1 kV |
Longueur | 56mm |
Largeur | 11.9mm |
Hauteur | 63mm |
Certification pour zones dangereuses | ATEX |
Température de fonctionnement maximale | +120°C |
Température de fonctionnement minimale | -50°C |
