- Code commande RS:
- 517-3440
- Marque:
- RS PRO
- Code commande RS:
- 517-3440
- Marque:
- RS PRO
Documentation technique
Législation et Conformité
- Pays d'origine :
- TW
Détail produit

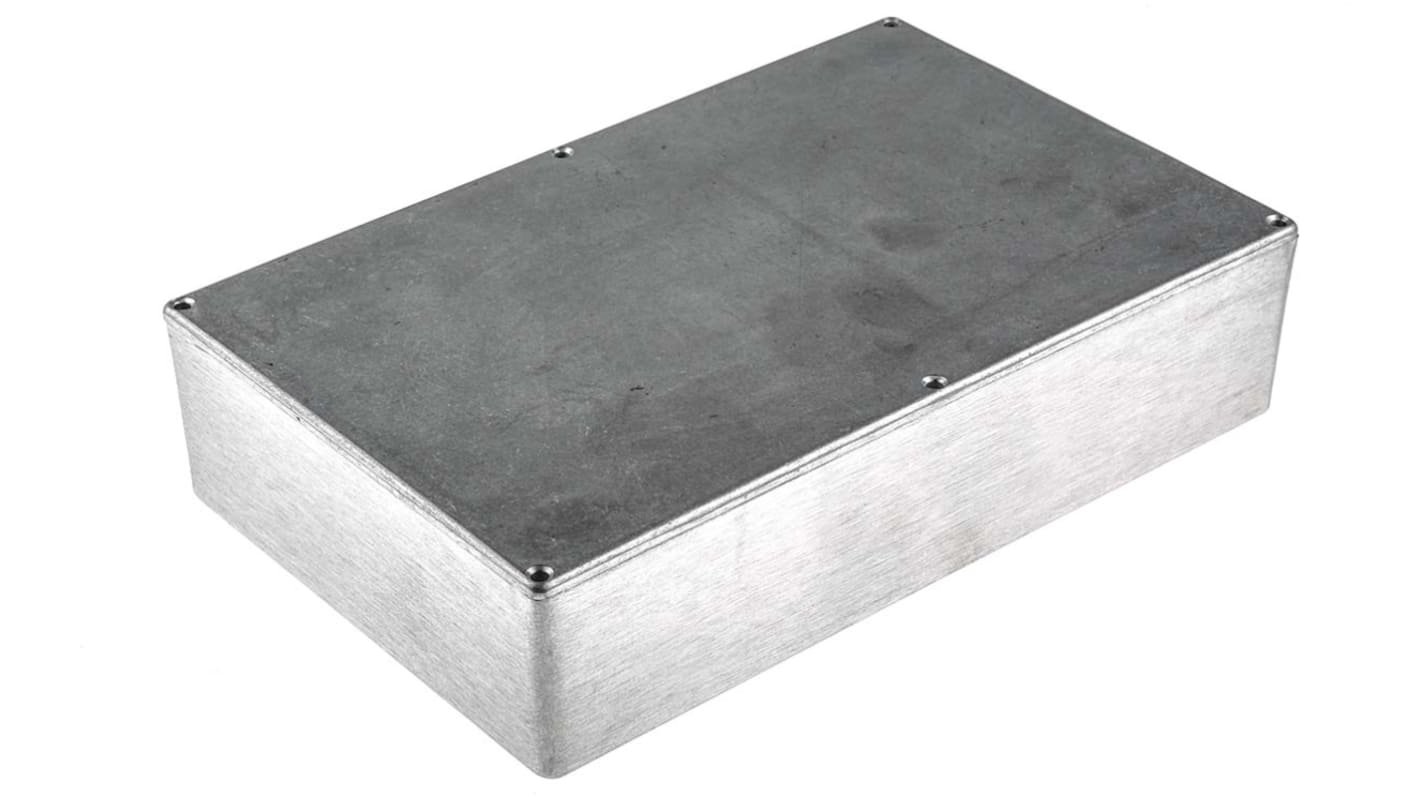

Boîtier en aluminium moulé blindé IP66 de RS Pro
Gamme de boîtiers en aluminium moulé blindés IP66 présentés par RS Pro. Fabriqués en alliage d'aluminium de bonne qualité, ils sont également fournis avec une finition naturelle et sans revêtement externe. Les boîtiers tolèrent des températures jusqu'à 250 °C sans effets nuisibles à l'aluminium ni à la structure des boîtiers. Tous les modèles sont extrêmement fiables et d'une excellente qualité.
Caractéristiques et avantages
Blindage IEM/RFI
Alliage d'aluminium moulé ADC 12 (LM24 conformément à la norme BS1490)
ADC signifie aluminium moulé
Le couvercle est plus large sur les bords pour garantir le blindage contre les IEM/RFI
Le blindage est supérieur à 40 dB à 10 MHz et 76 dB à 100 kHz
Le cône est de 1,5° par côté du couvercle au socle
Résistant aux hautes températures
Différentes tailles et épaisseurs de paroi disponibles
Alliage d'aluminium moulé ADC 12 (LM24 conformément à la norme BS1490)
ADC signifie aluminium moulé
Le couvercle est plus large sur les bords pour garantir le blindage contre les IEM/RFI
Le blindage est supérieur à 40 dB à 10 MHz et 76 dB à 100 kHz
Le cône est de 1,5° par côté du couvercle au socle
Résistant aux hautes températures
Différentes tailles et épaisseurs de paroi disponibles
Montage
Guides de montage sur circuit imprimé
Guides de montage vertical
Les guides sont sur la surface intérieure du boîtier
Guides de montage vertical
Les guides sont sur la surface intérieure du boîtier
Finition de boîtier/couvercle
Aluminium naturel
Plat
Aucun revêtement externe
Si vous souhaitez le peindre, utilisez de la peinture en poudre
Joint inclus
Plat
Aucun revêtement externe
Si vous souhaitez le peindre, utilisez de la peinture en poudre
Joint inclus
Etanchéité IP66
L'IP66 fournit une protection contre la poussière et l'humidité
Joint autoadhésif
Néoprène
L'épaisseur du couvercle est de 3 mm avec le joint
La plage de température pour le joint est de -20 à +80 °C
Joint autoadhésif
Néoprène
L'épaisseur du couvercle est de 3 mm avec le joint
La plage de température pour le joint est de -20 à +80 °C
Fixer le couvercle à la base
Le couvercle est plus large sur les bords pour bien s'adapter à la base
Le cône est de 1,5° par côté du couvercle au socle
Trous taraudés pour garantir l'ajustage
Trous de fixation situés à l'extérieur de l'espace du boîtier
Vis en acier inoxydable à tête fraisée Supadrive M3,5 x 9 mm pour la fixation du couvercle
Le couple de serrage de vis recommandé est de 5,6 kg
Le cône est de 1,5° par côté du couvercle au socle
Trous taraudés pour garantir l'ajustage
Trous de fixation situés à l'extérieur de l'espace du boîtier
Vis en acier inoxydable à tête fraisée Supadrive M3,5 x 9 mm pour la fixation du couvercle
Le couple de serrage de vis recommandé est de 5,6 kg
Qu'est-ce qu'un boîtier ?
Ces boîtiers de protection à usage général sont des boîtes protectrices utilisées pour accueillir l'équipement industriel, électronique et tout équipement sensible. En fonction de l'environnement, différents niveaux de protection peuvent s'avérer nécessaires. Ces boîtes spécifiques logent des composants électriques et les protègent contre les IEM/RFI et les températures élevées (jusqu'à 250 °C).
Caractéristiques techniques
Attribut | Valeur |
---|---|
Matériau du corps | Fonte d'aluminium |
Longueur externe | 275 mm |
Hauteur externe | 65,5 mm |
Largeur externe | 175 mm |
Dimensions externes | 275 x 175 x 65.5mm |
Indice IP | IP66 |
Couleur | Argent |
Couleur du couvercle | Argent |
Bridé | Non |
Blindé | Oui |
Matériau de joint d'étanchéité | Néoprène |
