- Code commande RS:
- 173-9335
- Référence fabricant:
- TH401100625
- Marque:
- Saia-Burgess
- Code commande RS:
- 173-9335
- Référence fabricant:
- TH401100625
- Marque:
- Saia-Burgess
Législation et Conformité
Détail produit
Commutateurs et indicateurs à bouton-poussoir
Chaque commutateur est fourni avec un bloc de contacts ajusté ; deux blocs de contacts supplémentaires peuvent être ajoutés pour constituer un total de trois par commutateur au maximum ; voir code commande 339-033 pour les blocs de contacts supplémentaires
Chaque bloc de contacts possède un contact normalement ouvert et un contact normalement fermé
Valeurs nominales 5 A 250 V c.a., 4 A 24 V c.c.
Durée de vie mécanique : >106 manœuvres.
Dimensions : Profondeur max. derrière le panneau 45 mm, épaisseur max. du panneau 7 mm, découpe du panneau 16,2 mm.
Pour les lentilles/les lampes adaptées, voir codes commande 339-005 / 564-447
Pour le kit de fixation 16 mm constitué d'1 outil d'extraction de lentille, d'1 clé tubulaire métallique 16 mm et d'1 clé transversale en plastique 16 mm, voir le code commande 338-894
Chaque bloc de contacts possède un contact normalement ouvert et un contact normalement fermé
Valeurs nominales 5 A 250 V c.a., 4 A 24 V c.c.
Durée de vie mécanique : >106 manœuvres.
Dimensions : Profondeur max. derrière le panneau 45 mm, épaisseur max. du panneau 7 mm, découpe du panneau 16,2 mm.
Pour les lentilles/les lampes adaptées, voir codes commande 339-005 / 564-447
Pour le kit de fixation 16 mm constitué d'1 outil d'extraction de lentille, d'1 clé tubulaire métallique 16 mm et d'1 clé transversale en plastique 16 mm, voir le code commande 338-894

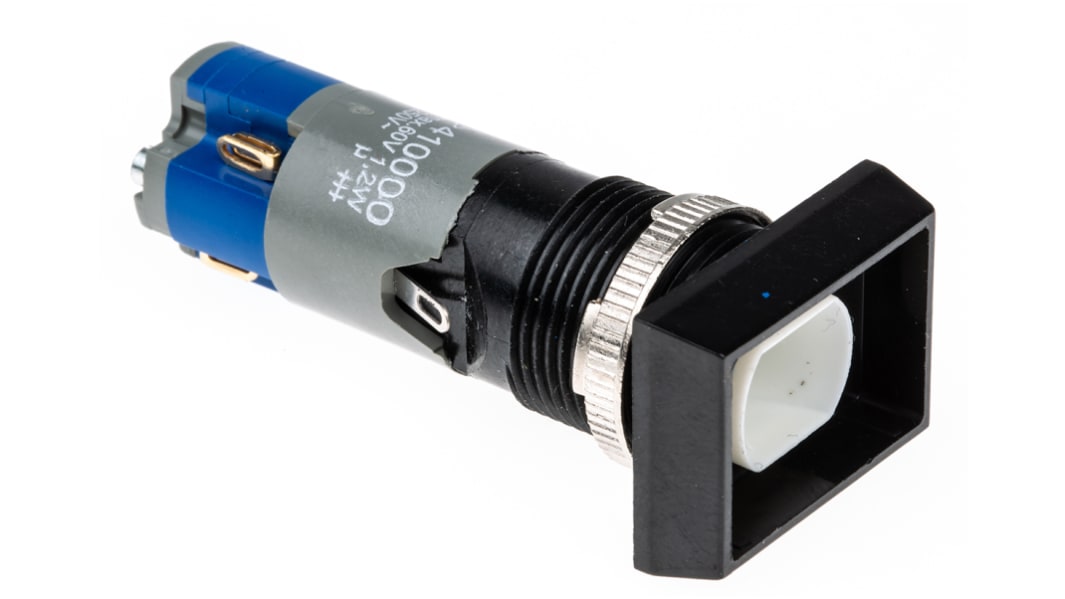

Commutateurs lumineux, standard
Gamme de commutateurs lumineux à montage sur panneau disponibles en versions carrée, rectangulaire et circulaire à rappel ou à verrouillage. Des bornes de lampe rectangulaires ou carrées sont également disponibles. Lampes adaptées : T5 5, consultez la section optoélectronique/indicateurs.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Type de commutation | Verrouillable |
Illuminé | Oui |
Diamètre de découpe panneau | 16.2mm |
Type de montage | Montage panneau |
Couleur de bouton-poussoir | Gris |
Configuration de contact | SPDT |
Tension Nominale | 250V c.a. |
Type de bouton-poussoir | Rectangulaire |
Courant de contact | 5 A @ 250 V c.a. |
Matériau du contact | Plastique |
Référence fabricant | TH401100625 |
Couleur du boîtier | Noir |
