- Code commande RS:
- 330-8694
- Référence fabricant:
- XB4BD33
- Marque:
- Schneider Electric
161 pour livraison dès le lendemain (stock France)
13 Sous 2 jour(s) (stock Europe)
Prix pour la pièce
30,15 €
HT
36,18 €
TTC
Unité | Prix par unité |
1 - 4 | 30,15 € |
5 - 9 | 28,93 € |
10 + | 28,30 € |
Better World
Notre gamme de produits Better World vous facilite l'accès à des produits plus durables et plus fiables. Cliquez ici pour en savoir plus.
- Code commande RS:
- 330-8694
- Référence fabricant:
- XB4BD33
- Marque:
- Schneider Electric
Législation et Conformité
Statut RoHS non applicable
- Pays d'origine :
- FR
Détail produit
Boutons tournants XB4-B
Produits complets dotés de tête tournante et d'un corps à contacts.
Raccordement par vis-étrier.
Boutons tournants antidéflagrants proposés (EX).
Raccordement par vis-étrier.
Boutons tournants antidéflagrants proposés (EX).
Homologations
UL, CSA, IEC, CE, JIS, NEMA

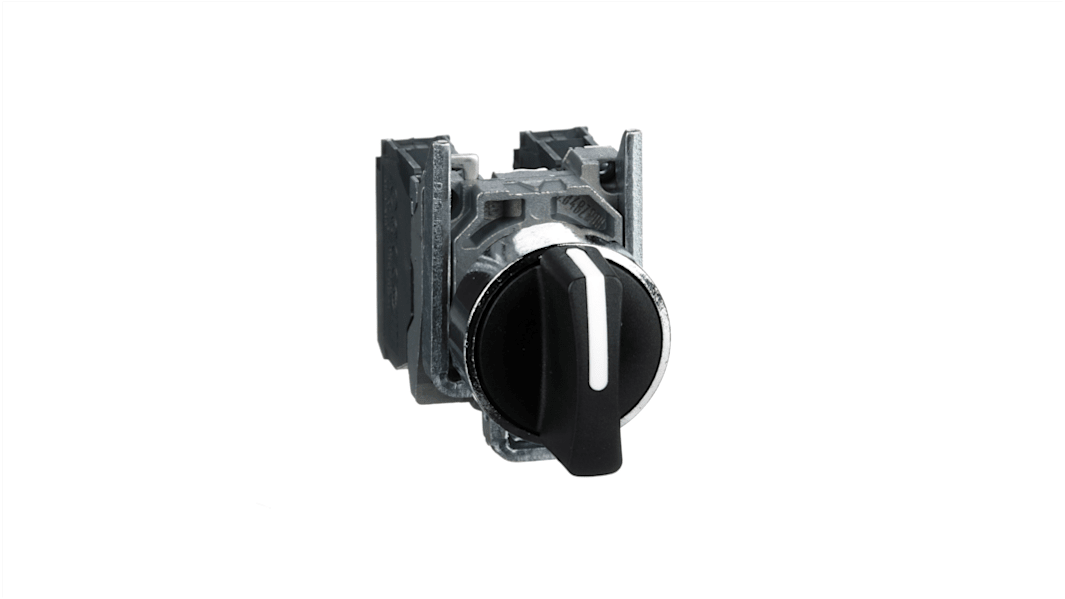

Commutateur sélectionneur noir Schneider Electric, 3 positions, montage sur panneau - Série Harmony XB4 - XB4BD33
Ce commutateur sélectionneur à trois positions de Schneider Electric est un mécanisme de commande fiable pour vos applications industrielles. Sa tension maximale de 600 V c.a. en fait un bon choix pour une utilisation dans les machines à utilisation intensive. Le commutateur est un type à accrochage facile à utiliser, avec deux positions à plus ou moins 45° par rapport à la position neutre centrale. Les bornes à vis garantissent une connexion simple et sûre sans avoir besoin d'outils spécialisés. L'unité nécessite un orifice de fixation standard de 22 mm ; ce qui signifie qu'elle occupe un minimum d'espace sur le panneau de commande.
• Le cadre chromé résiste à la corrosion et aux chocs dans les environnements difficiles
• Fusible à cartouche de 10 A pour protéger votre équipement contre les courts-circuits
• Large plage de températures d'utilisation de -40 à +70 °C pour une utilisation dans des environnements extrêmes
• Fusible à cartouche de 10 A pour protéger votre équipement contre les courts-circuits
• Large plage de températures d'utilisation de -40 à +70 °C pour une utilisation dans des environnements extrêmes
Applications
• Logistique et expédition
• Ingénierie mécanique
• Automatisation en usine
• Ingénierie mécanique
• Automatisation en usine
Pourquoi utiliser un commutateur à trois positions plutôt qu'un commutateur à deux positions ?
L'utilisation d'un commutateur à trois positions avec la position « arrêt » au milieu rend plus difficile la sélection de la position ou du circuit incorrect. Ceci est dû au fait qu'il existe une distinction plus claire entre les deux positions et que l'opérateur doit cliquer deux fois sur le commutateur pour changer le circuit, minimisant ainsi tout risque d'erreur humaine.
Homologations
UL ; CSA
Gammes modulaires de boutons-poussoirs et de lampes témoins de 22 mm avec cadre chromé.
La tête est maintenue automatiquement en place à l'intérieur de la découpe.
Autobloquante, résistant aux vibrations et fixation en trois points.
Etiquettes prémarquées et vides disponibles.
Etiquettes personnalisées utilisant le logiciel de création d'étiquettes, voir le code commande 503-5023.
Connexions rapides.
Possibilité d'installer jusqu'à neuf blocs électriques grâce à un montage à clips simple.
Technologie LED brevetée intégrée fournissant 100 000 heures de service résistant aux vibrations et aux interférences électromagnétiques.
Plage de températures d'utilisation : -25 à +70 °C
Toutes les têtes nécessitent une découpe de panneau de 22,3 à 22,5 mm de Ø.
La tête est maintenue automatiquement en place à l'intérieur de la découpe.
Autobloquante, résistant aux vibrations et fixation en trois points.
Etiquettes prémarquées et vides disponibles.
Etiquettes personnalisées utilisant le logiciel de création d'étiquettes, voir le code commande 503-5023.
Connexions rapides.
Possibilité d'installer jusqu'à neuf blocs électriques grâce à un montage à clips simple.
Technologie LED brevetée intégrée fournissant 100 000 heures de service résistant aux vibrations et aux interférences électromagnétiques.
Plage de températures d'utilisation : -25 à +70 °C
Toutes les têtes nécessitent une découpe de panneau de 22,3 à 22,5 mm de Ø.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Nombre de positions | 3 |
Unité complète de commutateur sélectionneur | Unité complète de commutateur sélectionneur |
Type d'actionneur | Bouton |
Configuration de contact | 2 N/O |
Indice de protection | IP67, IP69K |
Angle de projection | 45° |
Courant maximum | 10A |
Série | Harmony XB4 |
Matériau du corps | Métal chromé (cadre) |
Type de terminaison | Vis |
Illuminé | Non |
Tension V c.a. maximum | 600V c.a. |
Actionnement | A accrochage |
Certification Better World | Green Premium |
Produit Better World | Oui |
