- Code commande RS:
- 222-4785
- Référence fabricant:
- BGSA11GN10E6327XTSA1
- Marque:
- Infineon
En stock à partir du 15/07/2024, livraison sous 3 jour(s)
Uniquement disponible en livraison standard
Ajouté
Prix pour l'unité (en bobine de 7500)
0,359 €
HT
0,431 €
TTC
Unité | Prix par unité | la bobine* |
7500 + | 0,359 € | 2 692,50 € |
*Prix donné à titre indicatif |
- Code commande RS:
- 222-4785
- Référence fabricant:
- BGSA11GN10E6327XTSA1
- Marque:
- Infineon
Documentation technique
Législation et Conformité
Détail produit

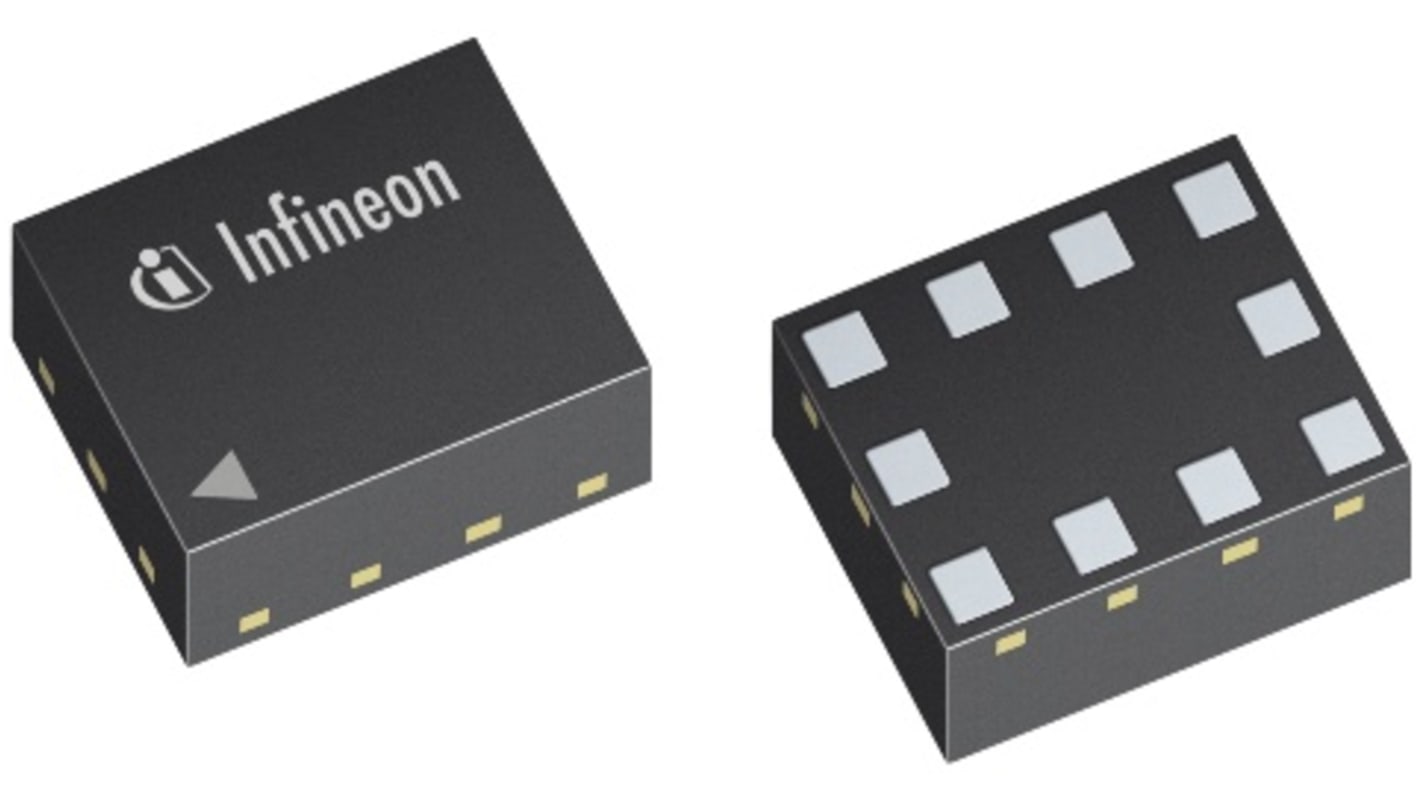

Infineon BGSA11GN10 est un commutateur de réglage d'antenne RF unipolaire (SPST) double optimisé pour les applications à faible RON jusqu'à 6 GHz. Cette simple puce d'alimentation intègre une logique CMOS pilotée par un simple signal d'entrée de commande compatible CMOS ou TTL à une broche. Contrairement à la technologie GaAs, le point de compression de 0,1 dB dépasse le niveau de puissance d'entrée maximum du commutateur, ce qui entraîne des performances linéaires à tous les niveaux de signal et des condensateurs de blocage c.c. externes aux ports RF uniquement si une tension c.c. est appliquée en externe.
Double 1NO haute linéarité pour les applications de commutation de réglage d'antenne
Ultrafaible RON de 0,79 Ω à l'état ON pour chaque SPST, 0,38 Ω à l'aide des deux SPST en parallèle
COFF ultra-faible de 250 fF à l'état d'arrêt
Gestion de l'état de mise hors tension RF max. élevée : Peak 36 V (72 Vp-p)
Génération d'harmoniques faible
Ultrafaible RON de 0,79 Ω à l'état ON pour chaque SPST, 0,38 Ω à l'aide des deux SPST en parallèle
COFF ultra-faible de 250 fF à l'état d'arrêt
Gestion de l'état de mise hors tension RF max. élevée : Peak 36 V (72 Vp-p)
Génération d'harmoniques faible
Caractéristiques techniques
Attribut | Valeur |
---|---|
Type de boîtier | TSNP-10-1 |
Nombre de broches | 10 |
Dimensions | 1.1 x 1.5mm |
Type de montage | CMS |
