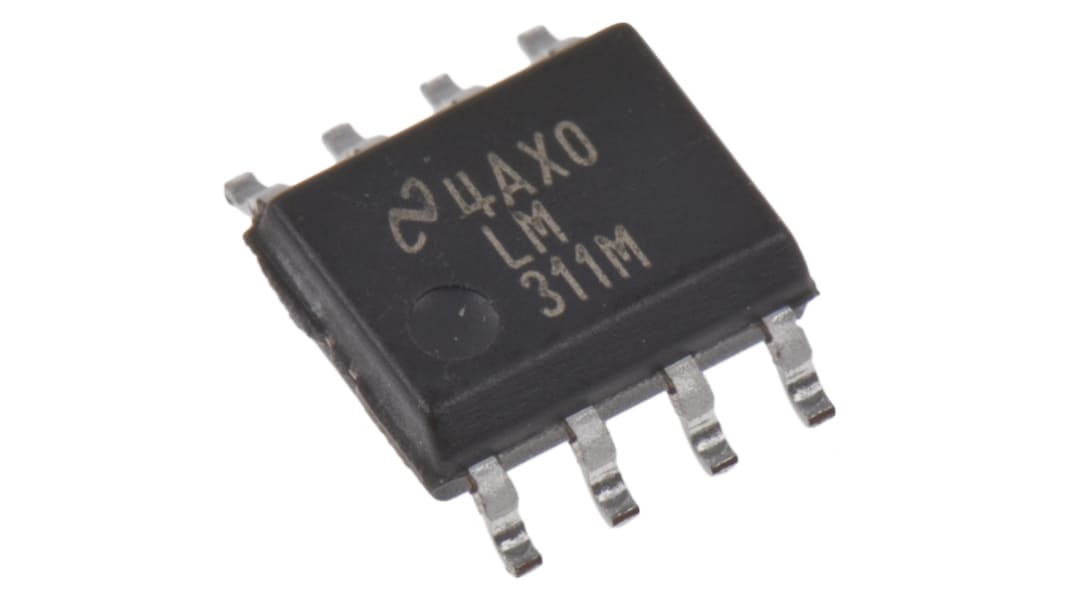

Comparateur LM311M/NOPB, Collecteur ouvert 0.2μs SOIC 8 broches 9 → 28 V

Documentation technique
Législation et Conformité
Déclaration de conformité RoHS
Détail produit

Comparateurs simples de la famille LMx11

Les comparateurs de tensions à entrée différentielle LM111, LM211 et LM311, de Texas Instruments sont dotés d'une large plage de tensions d'utilisation, avec un temps de réponse de 200 ns. Les entrées de ces dispositifs peuvent être isolées de la mise à la terre du système et les sorties non engagées peuvent piloter les charges vers le rail d'alimentation ou la mise à la masse. Ces comparateurs simples sont dotés d'une fonction d'équilibrage et de stroboscope.

Comparateurs, Texas Instruments

La gamme de comparateurs de tension de Texas Instruments comprend non seulement des boîtiers à simple, double et quadruple comparateur, mais également des comparateurs de fenêtre et des superviseurs de sur- et sous-tension.

Bien que les comparateurs et les amplificateurs opérationnels sont des circuits similaires en apparence, leur fonctionnement en pratique est très différent. Les ampli-ops sont destinés à un fonctionnement linéaire accompagné d'une contre-réaction adaptée tandis que les comparateurs sont conçus pour une commutation rapide et sont généralement utilisés en boucle ouverte. Les comparateurs de tension dédiés ont des délais de propagation bien plus courts et sont capables de temps de réponse plus rapides dans des conditions saturées. La plupart des comparateurs sont également plus tolérants en matière de tensions d'entrée à différentiel élevé et nombre d'entre eux sont dotés de sorties à collecteur ouvert permettant un fonctionnement en parallèle avec d'autres dispositifs.

Caractéristiques techniques
Attribut Valeur
Type de comparateur Usage général
Type de montage CMS
Type de boîtier SOIC
Type d'alimentation Double, Simple
Type de sortie Collecteur ouvert
Nombre de canaux par circuit 1
Temps de réponse typique 0.2µs
Nombre de broches 8
Tension d'alimentation asymétrique typique 9 → 28 V
Dimensions 4.9 x 3.9 x 1.45mm
Longueur 4.9mm
Largeur 3.9mm
Hauteur 1.45mm
Tension d'alimentation symétrique typique ±12 V, ±15 V, ±3 V, ±5 V, ±9 V
Température de fonctionnement minimum 0 °C
Gain en tension typique 106,02 dB
Température d'utilisation maximum +70 °C
101 pour livraison dès le lendemain (stock France)
440 Sous 1 jour(s) (stock Europe)
Prix pour la pièce
1,25
HT
1,50
TTC
Unité
Prix par unité
1 - 4
1,25 €
5 - 9
1,13 €
10 - 24
1,00 €
25 - 49
0,94 €
50 +
0,88 €
Options de conditionnement :
