- Code commande RS:
- 776-319
- Référence fabricant:
- 930764517 MAK 3100 S
- Marque:
- Hirschmann
- Code commande RS:
- 776-319
- Référence fabricant:
- 930764517 MAK 3100 S
- Marque:
- Hirschmann
Documentation technique
Législation et Conformité
- Pays d'origine :
- CZ
Détail produit

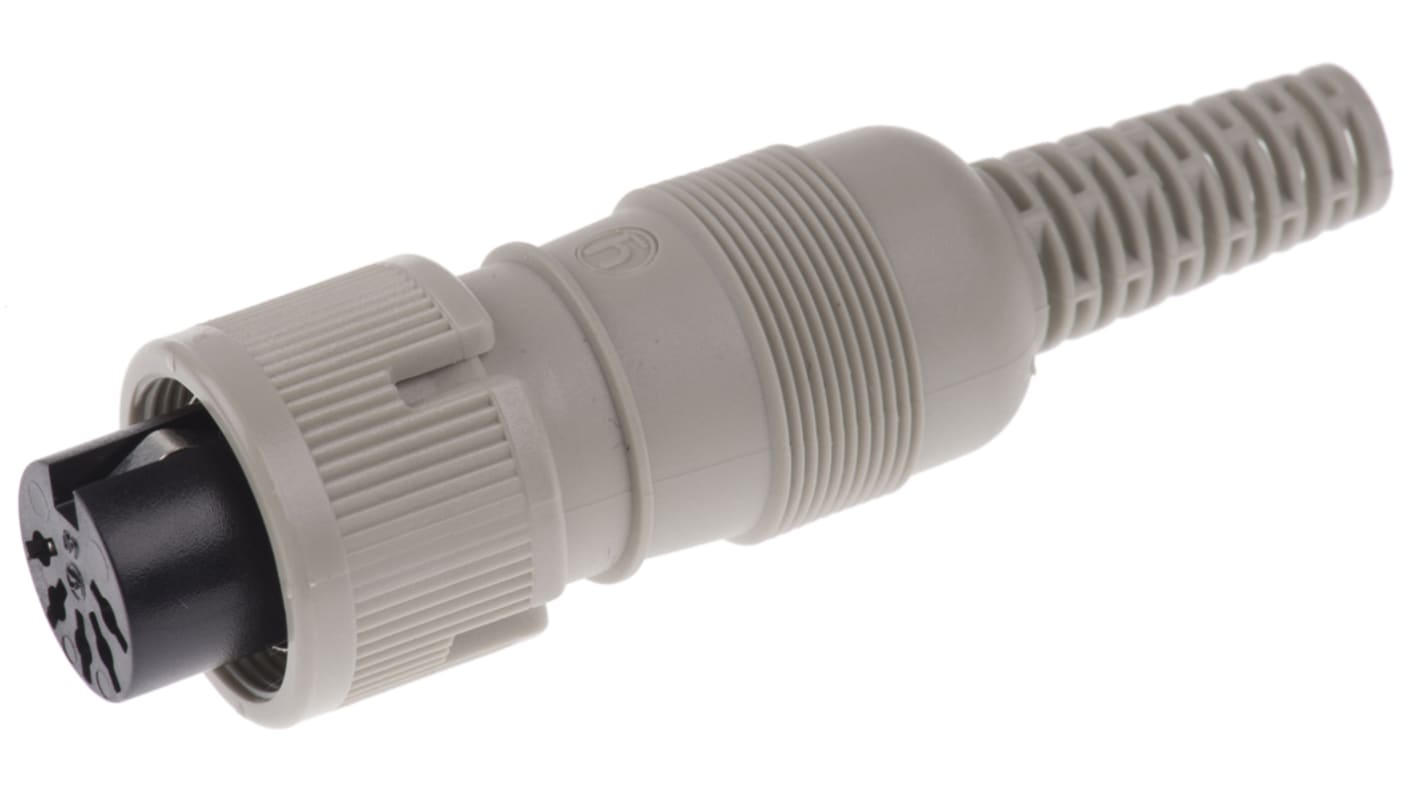

Fiche femelle 3 pôles Belden Hirschmann, 4 A, 34 V c.a./c.c. - série MAK - 930764517 MAK 3100 S.
Besoin d'une connexion sécurisée avec une prise femelle DIN 3 pôles MAK ? Cette prise femelle à montage sur câble de Belden Hirschmann est dotée d'un mécanisme de verrouillage à vis pour empêcher toute déconnexion accidentelle. Cela signifie qu'il peut être utilisé en toute sécurité dans les environnements exigeants. Le boîtier est en polyéthylène (PE), qui offre une isolation électrique, ainsi qu'une résistance aux chocs et aux produits chimiques. Les contacts en laiton offrent une excellente conductivité, tandis que la terminaison à souder vous aide à établir une connexion sécurisée.
Caractéristiques et avantages
Plage de températures d'utilisation de -20 à +60 °C pour une utilisation dans les environnements industriels exigeants
Le passe-fil intégré protège l'assemblage de câble et permet de prolonger sa durée de vie
Le passe-fil intégré protège l'assemblage de câble et permet de prolonger sa durée de vie
Applications
• Equipement d'interface numérique d'instrument de musique (MIDI)
Qu'est-ce qu'une prise femelle 3 pôles ?
Une prise femelle 3 pôles est dotée de deux broches utilisées pour le transfert de courant et d'une troisième broche qui agit comme ligne de terre pour protéger les utilisateurs contre les chocs électriques.
Quelles sont les dimensions de cette prise femelle ?
La longueur totale de cette prise femelle est de 53,6 mm, ce qui inclut le passe-fil. Le diamètre est de 19 mm et la prise femelle accepte un câble de 5,5 mm de diamètre.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Nombre de contacts | 3 |
Genre | Femelle |
Type de montage | Montage sur câble |
Type d'accouplement | Verrouillage à vis |
Type de raccordement | A souder |
Orientation du corps | Droit |
Courant | 4A |
Tension | 34 V c.a./c.c. |
Indice de protection IP | IP30 |
Blindé/non blindé | Blindé |
Référence DIN | DIN 41524 |
Série | MAK |
Matériau du boîtier | PE |
Matériau du contact | Laiton |
Placage du contact | Etain |
Température de fonctionnement maximale | +60°C |
Température de fonctionnement minimale | -20°C |
