- Code commande RS:
- 191-7250
- Référence fabricant:
- 5749111-8
- Marque:
- TE Connectivity
126 En stock pour livraison sous 2 jour(s)
Uniquement disponible en livraison standard
Ajouté
Prix pour l'unité (en tube de 7)
18,02 €
HT
21,62 €
TTC
Unité | Prix par unité | le tube* |
7 - 28 | 18,02 € | 126,14 € |
35 - 63 | 15,677 € | 109,739 € |
70 - 98 | 15,263 € | 106,841 € |
105 - 133 | 14,849 € | 103,943 € |
140 + | 14,47 € | 101,29 € |
*Prix donné à titre indicatif |
- Code commande RS:
- 191-7250
- Référence fabricant:
- 5749111-8
- Marque:
- TE Connectivity
Documentation technique
Législation et Conformité
Statut RoHS non applicable
Détail produit

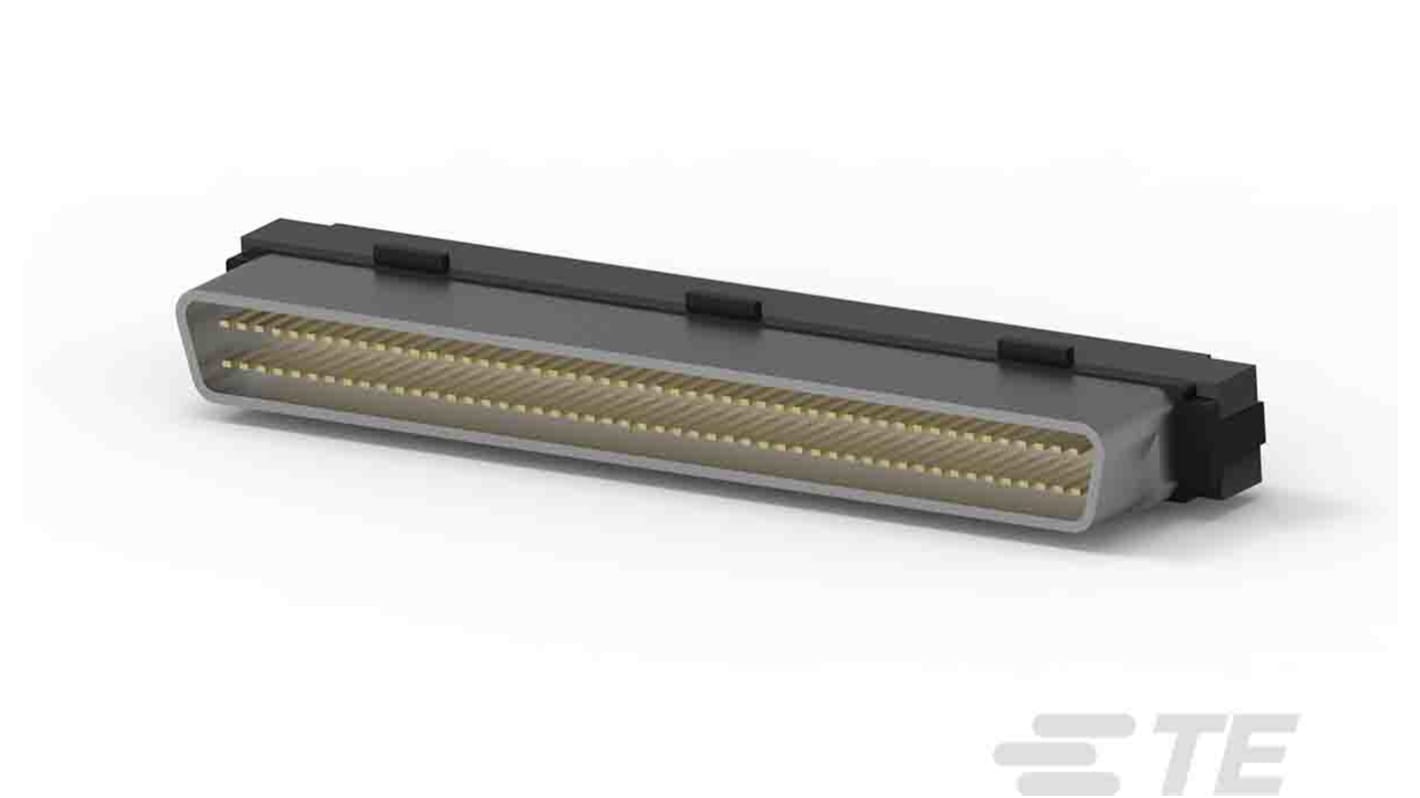

Notre gamme de connecteurs série AMPLIMITE D-sub .050 fiable offre une interface de type D haute densité et inclut des Sub-D verticaux et à angle droit. Les deux versions sont dotées de trois faces d'accouplement disponibles : face plate, bloc de verrouillage et bloc de verrouillage avec rails. Les positions des fiches mâles et femelles incluent 20, 26, 28, 40, 50, 68, 80, 100 et 120 (code PIN ACTION uniquement). Les connecteurs de la série Amplimite .050 utilisent une languette plaquée or et des contacts à fourche de réglage sur un espacement de grille compact de 0,050 x 0,100 et sont disponibles avec 20 à 100 positions. Les connecteurs de câble de la série AMPLIMITE .050 se raccordent au fil via la méthode de raccordement de contact de déplacement d'isolation (CAD), qui fournit une terminaison rapide, fiable et économique de câble en fil discret ou en nappe. Les terminaisons à souder et à broche conforme sont proposées sur les versions de carte de circuit imprimé de l'imprimante. Tous les connecteurs sont fabriqués avec une structure en boîtier métallique, qui fournit une capacité de blindage IEM/RFI et une durabilité élevée.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Genre | Mâle |
Nombre de contacts | 100 |
Orientation du corps | Angle droit |
Type de montage | Montage sur câble |
Matériau du contact | Bronze phosphoreux |
Pas | 1.27mm |
Courant | 1A |
Tension | 500 V c.a. (retrait |
Type de raccordement | IDC |
Longueur | 71.86mm |
Température de fonctionnement maximale | +105°C |
Température de fonctionnement minimale | -55°C |
Profondeur | 9.47mm |
Largeur | 14.94mm |
