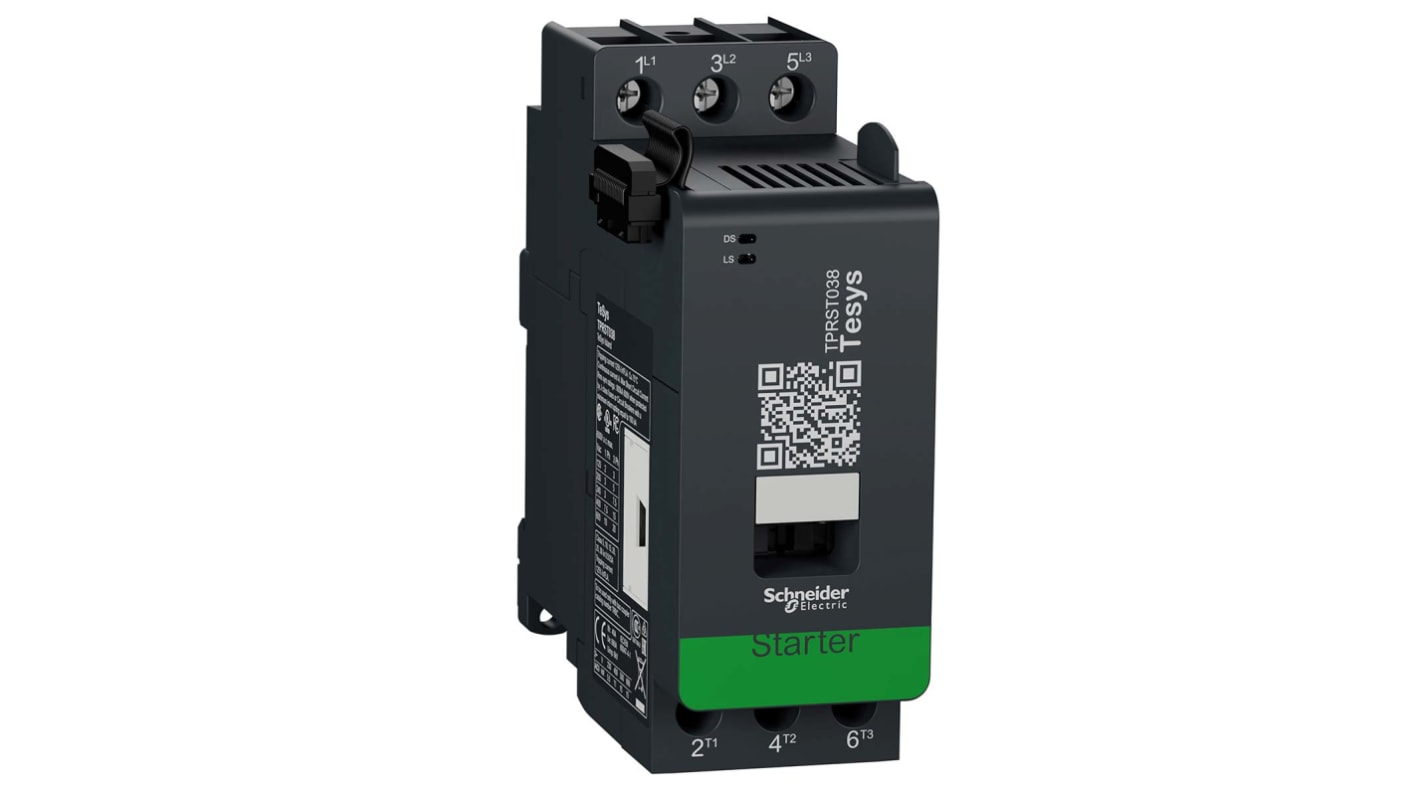

Démarreur DOL Direct, 1, 3 Schneider Electric TeSys Island TPRST, 18,5 kW 480 V, 690 V. 38 A, 40 A.

Ce démarreur de moteur, qui fait partie de la gamme TeSys de Schneider Electric, est utilisé pour une connexion directe de démarreur à un contrôleur d'automatisation via un coupleur de bus, mais est uniquement opérationnel lorsqu'il est connecté au coupleur. Les fonctions disponibles avec ce démarreur de moteur sont la détection de présence de tension en amont, la protection de ligne électrique et de charge, la surveillance de l'alimentation et de l'énergie lorsqu'il est connecté au module de tension TPRVM.

Ce démarreur de moteur TeSys est compatible avec le coupleur de bus TPRBC et le module d'interface de tension TPRVM
3P (3 NO)
La catégorie d'utilisation de ce démarreur est AC-1, AC-2, AC-3 et AC-4
• Une à trois phases
• Ce dispositif est doté d'une tension de fonctionnement nominale Le courant de fonctionnement nominal est de 40 A (à <50 °C) à <= 440 V AC-1 et 38 A (à <50 °C) <à = 440 V AC-3
• A la possibilité d'être réinitialisé à distance ou automatiquement
• La signalisation locale de ce démarreur de moteur est 1 LED (verte/rouge) DS (état du dispositif) et 1 LED (verte/rouge) LS (état de charge)

• Protection contre les surcharges thermiques
Surchauffe du moteur
Surintensité
Sous-intensité
• Jam
• Démarrage long
• Stall
Verrouillage Rapid Cycle
• Séquence de phase
Verrouillage de redémarrage Rapid
• Perte de phase
• inversion de phase
• déséquilibre de phase
• Courant de mise à la terre

• Dispositif de temps activé
• Interrupteur de minuterie sur marche
Nombre de défauts
Nombre de cycles de commutation
• nombre de cycles d'alimentation du dispositif
Courant moyen Iavg
Tension moyenne Vavg
Courant max. Imax
Tension max. Vmax
• Puissance active et réactive avec module de tension
• Energie active et réactive avec module de tension
Facteur de puissance véritable avec module de tension

Concept dédié au contrôle et à la surveillance des machines et des processus, chaque produit TeSys Island joue un rôle important pour commuter, protéger et gérer les moteurs et les charges électriques jusqu'à 80 A (AC3) dans un panneau de commande électrique.

Une excellente solution de gestion de charge numérique qui permet à vos machines et processus d'être plus intelligents et fiables
L'île TeSys fournit un système de gestion de charge entièrement numérique et orienté objet et est un fournisseur de données conforme à la norme industrielle 4.0
Grâce à l'utilisation et à l'installation de TeSys, les utilisateurs peuvent réduire le temps de mise sur le marché et permettre aux fabricants OEM de progresser, plus rapidement dans leur industrie 4.0
• Grâce à l'approche TeSys, les utilisateurs peuvent simplifier la fonction des applications et de la configuration du système, ainsi que réduire le nombre de tâches d'ingénierie
L'île TeSys permet une phase d'ingénierie et d'installation de machine plus rapide
Le concept TeSys Iile peut également être facilement intégré dans les systèmes d'automatisation tiers, prenant en charge plusieurs bus de terrain tels que EtherNet/IP, Modbus TCP, PROFINET et PROFIBUS
Fournit aux utilisateurs l'accès à toutes les données de charge pertinentes pour les diagnostics Advanced System

• Gère les moteurs à des charges électriques jusqu'à 80 A (AC-3)/37 kW/40 hp
Caractéristiques de la connectivité du bus de terrain via le coupleur de bus pour EtherNet/IP, Modbus TCP, PROFINET ou PROFIBUS
• Des données de charge sont disponibles, telles que le courant, l'alimentation, l'énergie et les données de diagnostic Advanced
Les objets avatars TeSys, ainsi que les outils de configuration et de maintenance dédiés fournissent une ingénierie et une mise en service simplifiées
• Les utilisateurs peuvent avoir jusqu'à 20 modules sur 1 îlot monté sur rail DIN (jusqu'à 112 cm de long)
• Grâce à la connectivité de remplissage sur le bus de terrain, aucune commande ou câblage auxiliaire n'est nécessaire
• Il n'est pas nécessaire de cadrans mécaniques ou de commutateurs DIP en raison de tous les réglages et réglages en cours de numérisation
• Un nombre limité de références, y compris 5 tailles de démarreur, E/S numériques et analogiques et modules de mesure de tension
Cybersécurité intégrée (Achilles niveau 2)
Un démarreur SIL est disponible, conçu pour l'intégration dans les systèmes de sécurité fonctionnels qui sont conformes aux normes CEI 61508, CEI 62061 et ISO 13849-1, y compris la certification TUV (Stop 0 et 1 avec les catégories de câblage 1 à 2, adapté pour PL c, d et SIL niveau 2
Entièrement conforme aux normes internationales (CEI/UL/CSA 61010, CEI/UL/CSA 60947, GB/T14018)
• Veuillez vous référer aux références techniques pour plus d'informations
