- Code commande RS:
- 785-414
- Référence fabricant:
- BAS21,215
- Marque:
- Nexperia
900 pour livraison dès le lendemain (stock France)
220 Sous 2 jour(s) (stock Europe)
Ajouté
Prix pour l'unité (par multiple de 20)
0,143 €
HT
0,172 €
TTC
Unité | Prix par unité | le paquet* |
20 - 180 | 0,143 € | 2,86 € |
200 - 380 | 0,136 € | 2,72 € |
400 - 980 | 0,115 € | 2,30 € |
1000 - 1580 | 0,106 € | 2,12 € |
1600 + | 0,10 € | 2,00 € |
*Prix donné à titre indicatif |
- Code commande RS:
- 785-414
- Référence fabricant:
- BAS21,215
- Marque:
- Nexperia
Documentation technique
Législation et Conformité
Détail produit
Diodes de commutation petits signaux, Nexperia
Caractéristiques
Prend en charge les conceptions personnalisées de circuits à haute densité
Types à faible fuite et haute tension disponibles
Grandes vitesses de commutation
Capacité faible
Types à faible fuite et haute tension disponibles
Grandes vitesses de commutation
Capacité faible
Solutions pour les systèmes haute tension. Fabriquées en technologie planaire, nos diodes ≥ 100 V offrent une vitesse de commutation jusqu'à 4 ns (max.). Elles prennent en charge les conceptions de circuit haute densité personnalisées, encapsulées dans un boîtier scellé hermétiquement.

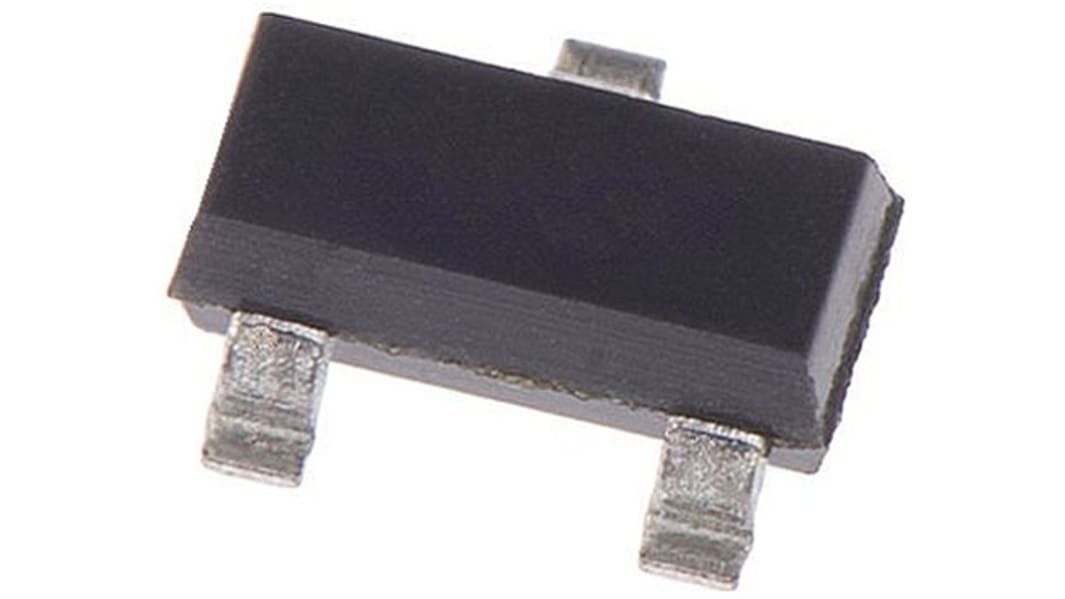

Diode de commutation haute tension, encapsulée dans un petit boîtier en plastique SOT23 à montage en surface (CMS).
Grande vitesse de commutation : trr ≤50 ns
Faible courant de fuite
Tension inverse VR ≤ 200 V
Faible capacité : Cd ≤5 pF
Petit boîtier plastique CMS
Applications
Commutation ultrarapide à haute tension
Commutation haute tension à usage général
Blocage de tension
Protection contre les inversions de polarité
Faible courant de fuite
Tension inverse VR ≤ 200 V
Faible capacité : Cd ≤5 pF
Petit boîtier plastique CMS
Applications
Commutation ultrarapide à haute tension
Commutation haute tension à usage général
Blocage de tension
Protection contre les inversions de polarité
Caractéristiques techniques
Attribut | Valeur |
---|---|
Configuration de diode | Simple |
Type de montage | CMS |
Nombre d'éléments par circuit | 1 |
Type de boîtier | SOT-23 (TO-236AB) |
Technologie de diode | Jonction au silicium |
Nombre de broches | 3 |
Chute minimale de tension directe | 1.25V |
Température de fonctionnement minimum | -65 °C |
Température d'utilisation maximum | +150 °C |
Longueur | 3mm |
Largeur | 1.4mm |
Hauteur | 1mm |
Dimensions | 3 x 1.4 x 1mm |
