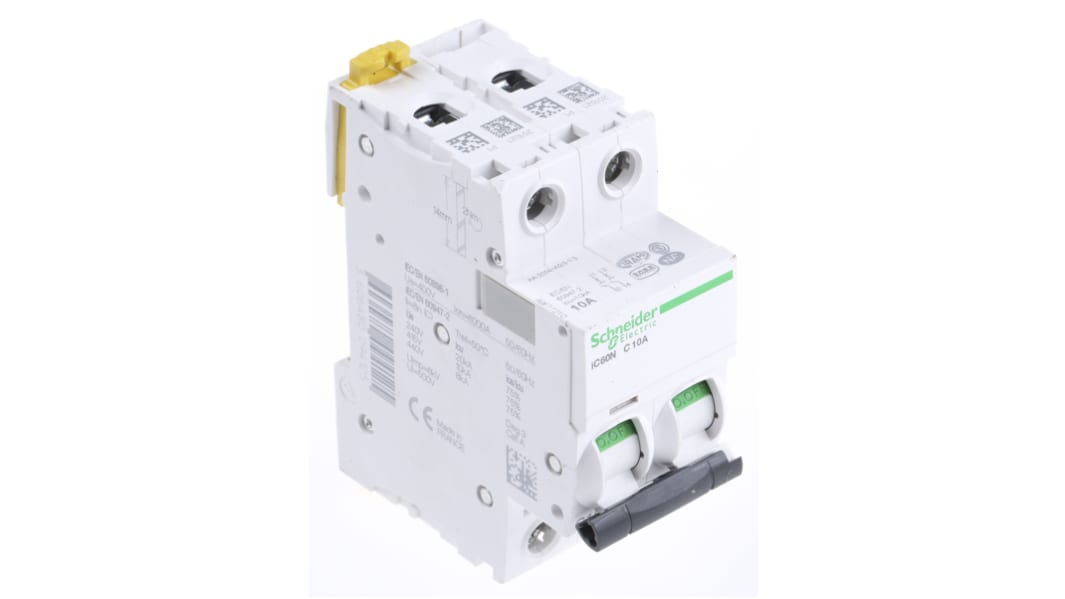

Disjoncteur 2P, 10 A, pouvoir de coupure 6 kA, série iC60N

Documentation technique
Législation et Conformité
Déclaration de conformité RoHS
Pays d'origine : FR
Détail produit

Disjoncteurs miniatures bipolaires Acti9 i60N de Schneider Electric

Les disjoncteurs multinormes de la série Acti 9 iC60N associent une protection contre les courants de court-circuit et une protection contre les courants de surcharge. Ils protègent également les personnes contre tout contact indirect avec les systèmes neutres TN et IT. Compatibilité totale aux normes CEI/EN 60898 et CEI/EN 60947-2. Le modèle ACTi 9 est entièrement testé, approuvé et certifié par les organismes tiers nationaux et internationaux. Il garantit que votre installation est sûre et compatible avec toutes les normes de sécurité pour démontrer à vos clients que vous utilisez des matériaux homologués par l'industrie et que vous adoptez les meilleures pratiques. Ces disjoncteurs sont normalement utilisés pour les charges inductives élevées dans les cas où les surtensions de commutation sont importantes. Ces disjoncteurs miniatures assurent une protection essentielle dans les applications industrielles et les bâtiments commerciaux, et fonctionnent particulièrement bien dans les environnements pollués et les réseaux.

Grâce à VisiSafe, le circuit en aval est toujours sécurisé, quelles que soient les conditions de surtension, même dans les environnements les plus exigeants. La barrette verte indique la position de sûreté des contacts.
La fenêtre VisiTrip rouge située sur la face avant permet d'indiquer les défauts de déclenchement afin de permettre un diagnostic et une résolution rapide. Les charges peuvent ainsi être refermées plus vite pour une gestion de construction facilitée et des temps morts réduits

Caractéristiques et avantages

Le circuit en aval est toujours sécurisé.
L'isolation de cette classe garantit une protection continue pour les opérateurs et les personnes non qualifiées.
Cosses isolées (IP20)
Extrêmement durables avec connexions robustes qui assurent deux fois le couple de serrage standard.
Plus grande continuité de service grâce à VisiTrip.
• Double attache pour le démontage lorsqu'une barre omnibus à peigne est installée

Normes

CEI 60898 - Fait référence aux disjoncteurs basse tension pour une utilisation dans les appareils domestiques et
installations similaires. Au Royaume-Uni, les disjoncteurs miniatures sont traditionnellement appelés des MCB
(miniature circuit breakers).
CEI 60947-2 - Fait référence aux disjoncteurs basse tension pour une utilisation dans les appareils industriels et
installations similaires. Au Royaume-Uni, ils sont appelés disjoncteurs sous boîtier moulé
(MCCB) et disjoncteurs pneumatiques (ACB).

Q : Quelle est la différence entre les courbes de déclenchement B, C et D ?

R : courbe B : déclenchement : 3 à 5 fois le courant nominal.
Applications : protection des générateurs, des personnes, des très longs câbles
Courbe C : Déclenchement : 5 à 10 fois le courant nominal
Applications : protection des circuits et applications générales
Courbe D : Déclenchement : 10 à 14 fois le courant nominal
Applications : protection des circuits contre les surtensions, soudeurs, transformateurs et moteurs

A9F77210 Schneider Electric

Ce modèle est doté d'une courbe de déclenchement de type C qui se déclenche instantanément à un taux de cinq à dix fois son courant nominal. 2 pôles, pouvoir de coupure de 6 kA. Intensité nominale 10 A

Schneider – Disjoncteurs magnéto-thermiques

Disjoncteurs miniatures ; position de contact indiquée par les leviers de commutateur

Caractéristiques techniques
Attribut Valeur
Gamme Acti 9
Série IC60N
Nombre de pôles 2
Courant 10 A
Caractéristique de déclenchement Type C
Tension c.a. nominale 12 → 60 V, 100 → 130 V, 220 → 240 V, 380 → 415 V, 400 V, 440 V
Tension c.c. nominale 12 → 144V
Pouvoir de coupure 6 kA
Largeur 36mm
85 En stock, livraison dès le lendemain
Prix pour la pièce
68,25
HT
81,90
TTC
Unité
Prix par unité
1 - 9
68,25 €
10 - 19
64,77 €
20 +
62,66 €
