- Code commande RS:
- 173-2966
- Référence fabricant:
- 22-05-7068
- Marque:
- Molex
470 pour livraison dès le lendemain (stock France)
135 Sous 2 jour(s) (stock Europe)
Prix pour l'unité (par multiple de 5)
1,282 €
HT
1,538 €
TTC
Unité | Prix par unité | le paquet* |
5 - 95 | 1,282 € | 6,41 € |
100 - 370 | 0,906 € | 4,53 € |
375 - 1495 | 0,87 € | 4,35 € |
1500 - 2995 | 0,714 € | 3,57 € |
3000 + | 0,686 € | 3,43 € |
*Prix donné à titre indicatif |
- Code commande RS:
- 173-2966
- Référence fabricant:
- 22-05-7068
- Marque:
- Molex
Documentation technique
Législation et Conformité
Détail produit

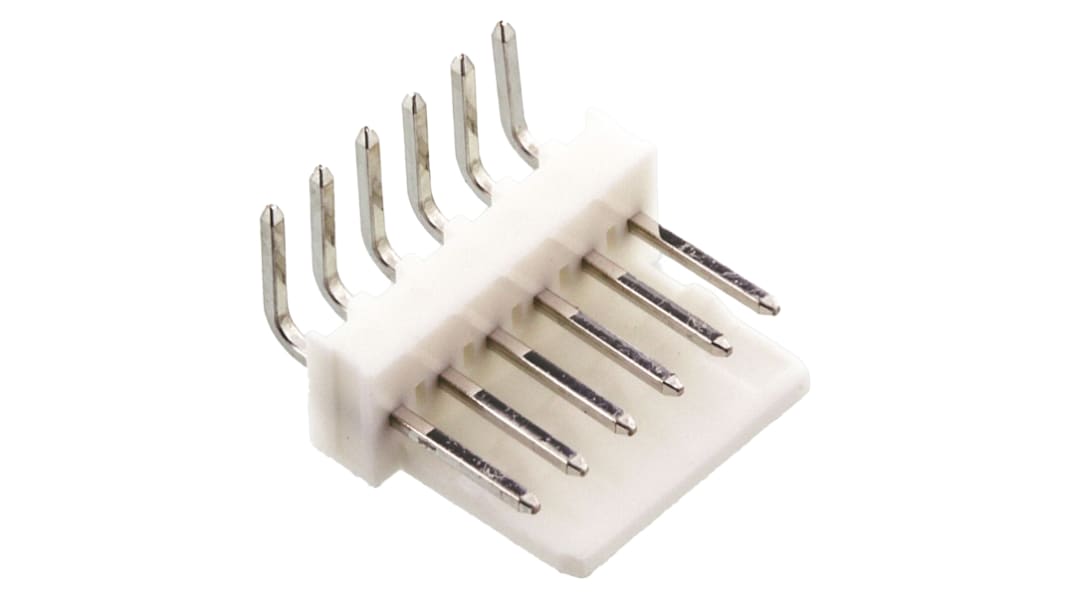

Carte à fil KK, embase à broches CI avec verrouillage par friction série 7395
La carte à fil KK 254, embase à broches CI avec verrouillage par friction série 7395 est empilable en bout. Les broches de contact font 0,64 mm carré et sont en laiton étamé pour ces embases à broches CI à verrouillage par friction carte à fil KK 7395 série 254. Le matériau du boîtier pour ces embases à broches coudées CI carte à fil KK 254 avec verrouillage par friction série 7395 est un nylon conforme à la norme UL 94V-0.
Les boîtiers d'accouplement pour les embases à broches coudées CI avec verrouillage par friction KK 254 série 7395 sont les suivants :
Code commande 670-2822 typique pour la série KK 254 2695.
Code commande 296-4934 typique pour la série KK 254 6471 (avec version à rampe de verrouillage et ergots de polarisation).
Les boîtiers d'accouplement pour les embases à broches coudées CI avec verrouillage par friction KK 254 série 7395 sont les suivants :
Code commande 670-2822 typique pour la série KK 254 2695.
Code commande 296-4934 typique pour la série KK 254 6471 (avec version à rampe de verrouillage et ergots de polarisation).
Embase de broche Molex, intensité nominale de 4 A, tension nominale maximale de 250 V - Série 7395 - 22-05-7068
Réunissez vos circuits imprimés et vos fils avec cette embase de broche de Molex. Sa rangée simple accueille six contacts, ce qui permet une commande multi-circuits, une gestion efficace des conducteurs et un système propre. Grâce à un pas standard de 2,54 mm, les fils sont espacés en toute sécurité pour empêcher les courts-circuits. Les broches de contact en laiton fournissent une excellente conductivité tout en maintenant l'intégrité du signal de données et en émettant peu de chaleur. Un courant nominal de 4 A par contact signifie que ce dispositif est adapté aux applications à faible consommation.
Caractéristiques et avantages
Le type de montage traversant permet d'obtenir une fixation ferme sur votre carte de circuit imprimé
Les propriétés auto-extinguissables empêchent la propagation des flammes pour améliorer la sécurité incendie
Les propriétés auto-extinguissables empêchent la propagation des flammes pour améliorer la sécurité incendie
Applications
Automatisation industrielle
Equipement d'essai et instruments de mesure.
Inverseurs solaires
Equipement d'essai et instruments de mesure.
Inverseurs solaires
Comment puis-je m'assurer que l'en-tête est connecté correctement?
Il est doté d'un verrouillage à la friction et est polarisé vers sa partie d'accouplement pour garantir une insertion correcte et pour empêcher la déconnexion accidentelle, même dans les systèmes vibrants.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Série | KK 254 |
Pas | 2.54mm |
Nombre de contacts | 6 |
Nombre de rangées | 1 |
Orientation du corps | Angle droit |
Enveloppé/Non-Enveloppé | Non blindé |
Type de montage | Traversant |
Système de connecteurs | Fil à Carte |
Type de raccordement | A souder |
Matériau du contact | Laiton |
Placage du contact | Etain |
Courant | 4A |
Numéro de série | 7395 |
Longueur de cosse à languette | 3.8mm |
Tension | 250,0 V |
Genre | Mâle |
