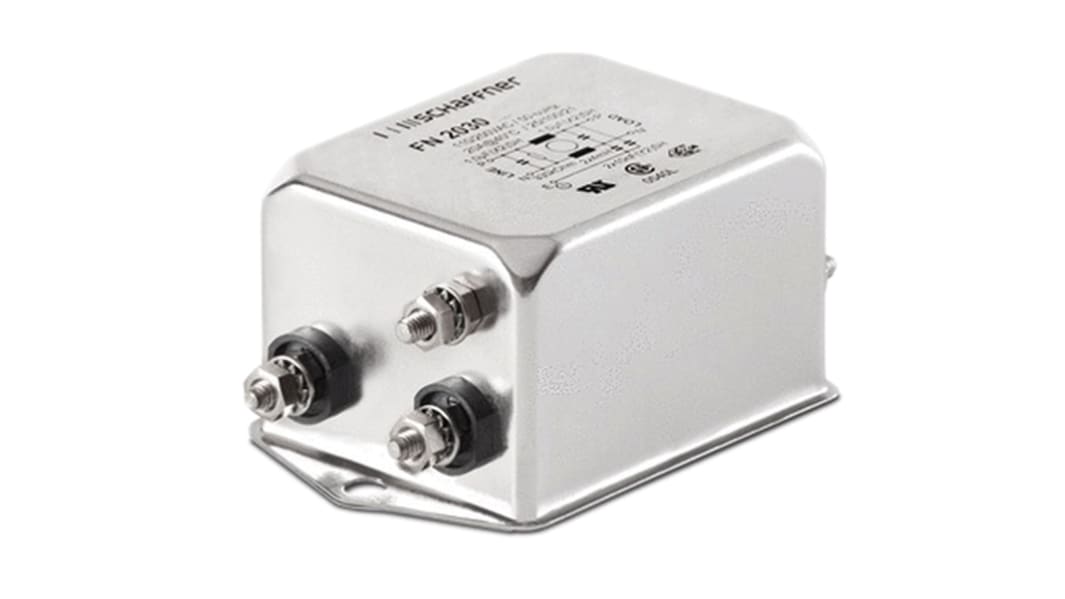

Filtre EMI Schaffner, 10A max, monophasé phases, 250 V c.a./c.c. max, Montage sur châssis, série FN2030
- Code commande RS:
- 170-5230
- Référence fabricant:
- FN2030-10-06
- Marque:
- Schaffner
- Code commande RS:
- 170-5230
- Référence fabricant:
- FN2030-10-06
- Marque:
- Schaffner
Documentation technique
Législation et Conformité
Détail produit
Série FN2030
Gamme supérieure de filtres IEM de Schaffner. Les filtres deux niveaux FN2030 sont conçus pour un montage facile et rapide sur châssis. Tous les filtres fournissent une exceptionnelle performance d'atténuation par conduction, basée sur des inductances dotées d'un matériau du noyau très perméable et d'un excellent comportement thermique.
Peuvent être utilisés dans une large gamme d'applications telles que l'équipement électrique et électronique, les biens de consommation, les appareils ménagers et l'équipement médical, l'équipement de traitement des données électroniques ainsi que diverses autres applications bruyantes exigeant une bonne performance du filtre.
Peuvent être utilisés dans une large gamme d'applications telles que l'équipement électrique et électronique, les biens de consommation, les appareils ménagers et l'équipement médical, l'équipement de traitement des données électroniques ainsi que diverses autres applications bruyantes exigeant une bonne performance du filtre.
Atténuation par filtre hautes performances
Atténuation en mode différentiel élevée
Versions médicales en option (type B) et versions de sécurité (type A)
Protection contre les surtensions en option (type Z)
Diverses options de raccordement vous permettent de sélectionner le style de connexion souhaité
Tous les filtres FN2030 peuvent être livrés avec protection contre les surtensions d'impulsion en option
Les filtres FN2030 sont également disponibles en tant que filtres deux niveaux (série FN2090) pour les environnements très bruyants
Atténuation en mode différentiel élevée
Versions médicales en option (type B) et versions de sécurité (type A)
Protection contre les surtensions en option (type Z)
Diverses options de raccordement vous permettent de sélectionner le style de connexion souhaité
Tous les filtres FN2030 peuvent être livrés avec protection contre les surtensions d'impulsion en option
Les filtres FN2030 sont également disponibles en tant que filtres deux niveaux (série FN2090) pour les environnements très bruyants
Homologations
UL 1283, CSA 22.2 n°8 1986, EN 133 200, CEI 60939
Caractéristiques techniques
Attribut | Valeur |
---|---|
Courant maximal | 10A |
Tension maximum | 250 V c.a./c.c. |
Type de montage | Montage sur châssis |
Style de terminaison | Fast-On |
Nombre de phases | 1 |
Série | FN2030 |
Nombre d'étages | Un étage |
Fréquence de fonctionnement | 400Hz |
Longueur | 85mm |
Profondeur | 54mm |
Hauteur | 30.3mm |
Capacité | 4.7 nF, 470nF |
Dimensions | 85 x 54 x 33.3mm |
Inductance | 8 mH |
Courant de fuite | 0,73 mA |
Température d'utilisation minimum | -25°C |
Température d'utilisation maximum | +100°C |
Résistance | 680kΩ |
Perte d'insertion | 5.3W |
