- Code commande RS:
- 868-1521
- Référence fabricant:
- WRG32F2FBGLN
- Marque:
- ZF
- Code commande RS:
- 868-1521
- Référence fabricant:
- WRG32F2FBGLN
- Marque:
- ZF
Documentation technique
Législation et Conformité
- Pays d'origine :
- CN
Détail produit

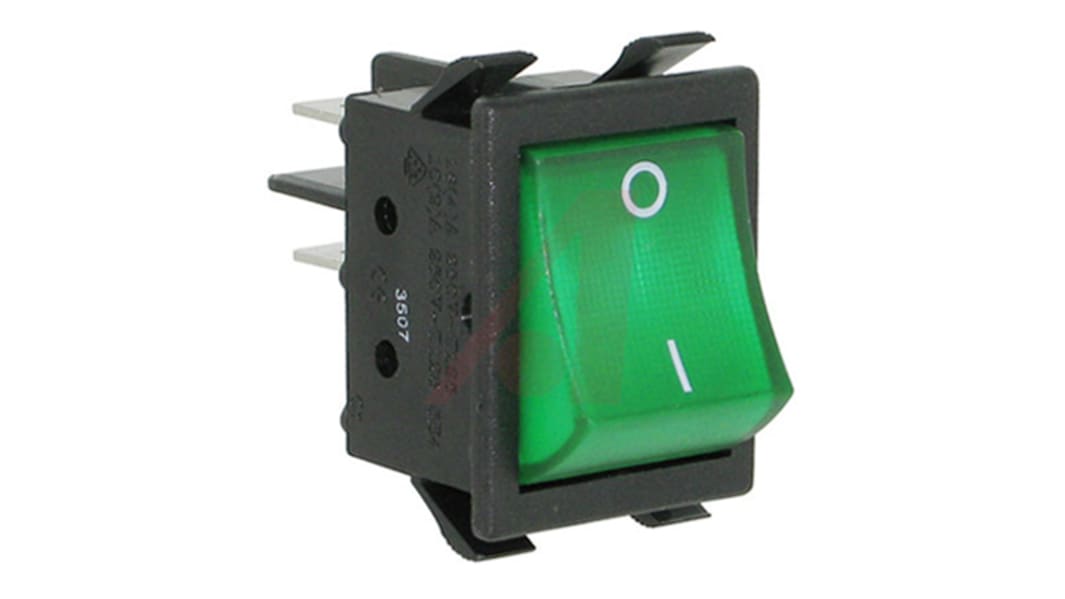

Interrupteur à bascule marche/arrêt bipolaire série WR
Série WR d'interrupteurs à bascule marche-arrêt bipolaires de ZF conçue pour le montage sur panneau. Avec un choix d'actionneur lumineux rouge ou vert, ou noir non lumineux standard, les interrupteurs à bascule robustes sont adaptés pour les applications à courants élevés. Dès qu'une découpe de 30 x 22 mm a été réalisée, ces interrupteurs à bascule à blocage s'enfichent facilement dans le panneau et sont retenus en toute sécurité avec les ergots de verrouillage automatique. Les interrupteurs à bascule de la série WR sont parfaits pour l'entretien, la réparation et les nouvelles conceptions.
Caractéristiques et avantages
Certifié pour le courant secteur
Boîtier moulé en nylon 66 conformément à UL 94V-2
Contacts résistants en alliage d'argent pour une commutation jusqu'à 16 A.
Ergots de compensation à verrouillage automatique pour une fixation ferme
Intervalle de contact de 3 mm
Connexion par des bornes à languette à raccordement rapide de 6,3 x 0,8 mm
Option pour des marquages "I/O" sur l'actionneur
Configuration de commutateur DIP
Capot antiéclaboussures disponible séparément
Applications
L'interrupteur à bascule est l'un des interrupteurs électriques les plus fréquemment utilisés sur le marché aujourd'hui. En raison de leur conception simple et leur facilité d'utilisation, les interrupteurs à bascule sont présents dans presque toutes les industries. Certains des secteurs les plus courants sont :
Commande d'automatisation
Alimentations
Panneaux de commande
Equipement de sécurité
Chauffage et ventilation
Equipements d'usine à utilisation intensive
FAQ
Les interrupteurs à bascule sont-ils faciles à connecter ?
Oui, étant donné que les interrupteurs à bascule sont équipés de contacts à languette mâle à raccordement rapide de 0,25" (6,35 mm) à l'arrière, la connexion est facile. Il suffit de sélectionner les connecteurs à sertir femelles rouges, jaunes ou bleus appropriés en fonction de la taille de fil nécessaire.
D'autres accessoires sont-ils disponibles ?
Oui, un capot antiéclaboussures transparent est disponible. Voir la référence 706-4385
Le code commande 440-6890 correspond à un interrupteur lumineux rouge avec un actionneur simple.
Le code commande 706-4341 correspond à un interrupteur lumineux vert avec un actionneur simple.
Le code commande 706-4385 correspond à un capot transparent antiéclaboussures
Le code commande 868-1521 correspond à un interrupteur lumineux vert avec des marquages "I/O"
Le code commande 868-1597 correspond à un interrupteur non lumineux avec des marquages "I/O"
Caractéristiques et avantages
Certifié pour le courant secteur
Boîtier moulé en nylon 66 conformément à UL 94V-2
Contacts résistants en alliage d'argent pour une commutation jusqu'à 16 A.
Ergots de compensation à verrouillage automatique pour une fixation ferme
Intervalle de contact de 3 mm
Connexion par des bornes à languette à raccordement rapide de 6,3 x 0,8 mm
Option pour des marquages "I/O" sur l'actionneur
Configuration de commutateur DIP
Capot antiéclaboussures disponible séparément
Applications
L'interrupteur à bascule est l'un des interrupteurs électriques les plus fréquemment utilisés sur le marché aujourd'hui. En raison de leur conception simple et leur facilité d'utilisation, les interrupteurs à bascule sont présents dans presque toutes les industries. Certains des secteurs les plus courants sont :
Commande d'automatisation
Alimentations
Panneaux de commande
Equipement de sécurité
Chauffage et ventilation
Equipements d'usine à utilisation intensive
FAQ
Les interrupteurs à bascule sont-ils faciles à connecter ?
Oui, étant donné que les interrupteurs à bascule sont équipés de contacts à languette mâle à raccordement rapide de 0,25" (6,35 mm) à l'arrière, la connexion est facile. Il suffit de sélectionner les connecteurs à sertir femelles rouges, jaunes ou bleus appropriés en fonction de la taille de fil nécessaire.
D'autres accessoires sont-ils disponibles ?
Oui, un capot antiéclaboussures transparent est disponible. Voir la référence 706-4385
Le code commande 440-6890 correspond à un interrupteur lumineux rouge avec un actionneur simple.
Le code commande 706-4341 correspond à un interrupteur lumineux vert avec un actionneur simple.
Le code commande 706-4385 correspond à un capot transparent antiéclaboussures
Le code commande 868-1521 correspond à un interrupteur lumineux vert avec des marquages "I/O"
Le code commande 868-1597 correspond à un interrupteur non lumineux avec des marquages "I/O"
Caractéristiques techniques
Attribut | Valeur |
---|---|
Configuration de contact | DPST |
Type de commutation | On-None-Off |
Largeur de découpe panneau | 30.48mm |
Hauteur de découpe panneau | 22.02mm |
Courant de contact | 16 A |
Illuminé | Oui |
Couleur de l'actionneur | Vert |
Type de montage | Montage panneau |
Type de terminaison | Connexion rapide |
Légende | On (symbole); Off (symbole) |
Forme de l'actionneur | Rectangulaire |
Taille de découpe panneau | 22.02 x 30.48mm |
Tension nominale c.a. | 125 V, 250V |
Température d'utilisation minimale | -20°C |
Matériau du contact | Alliage d'argent |
Matériau du boîtier | Nylon 66 |
Température maximale d'utilisation | +65°C |
Durée de vie mécanique | 50000Operations |
Température de fonctionnement | -20 → +65°C |
Résistance du contact | 20mΩ |
