- Code commande RS:
- 756-1552
- Référence fabricant:
- EVQPBG05R
- Marque:
- Panasonic
- Code commande RS:
- 756-1552
- Référence fabricant:
- EVQPBG05R
- Marque:
- Panasonic
Documentation technique
Législation et Conformité
Détail produit

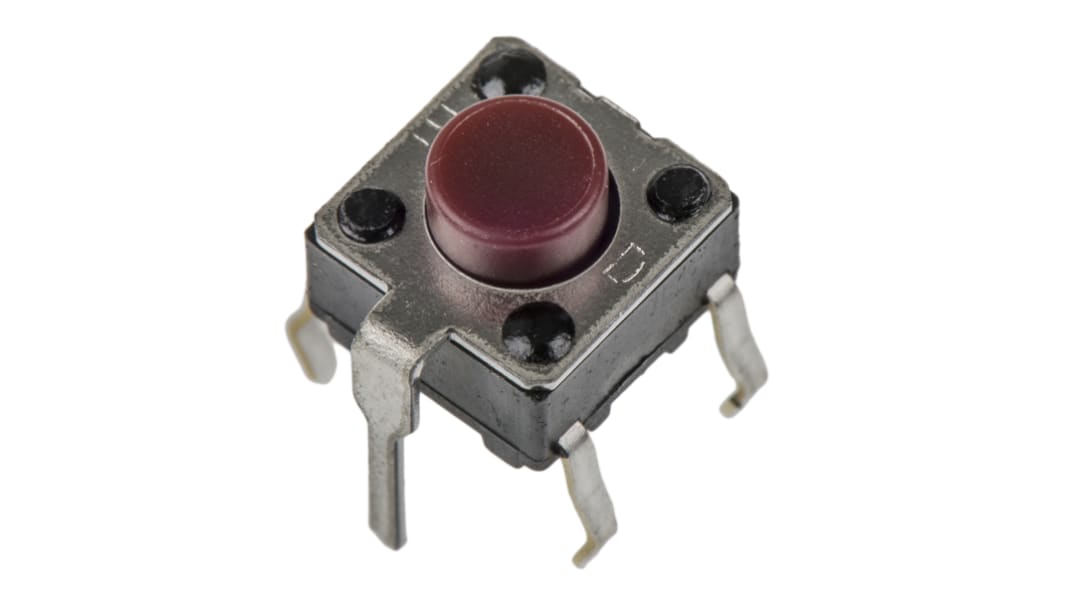

Commutateurs tactiles Panasonic THT - série EVQ
Les commutateurs Panasonic à sensibilité tactile, appelés commutateurs tactiles, sont des commutateurs à rappel rapide ou action rapide utilisés avec les courants faibles (évalués à 20 mA 15 V c.c.). Ces commutateurs tactiles fournissent une sensation tactile d'opération à déclic clair ; ils présentent une résistance de contact faible, un bruit de rebond faible et un contact
fiable. Ils sont disponibles en différentes forces de manœuvre.
Cette gamme THT de commutateurs tactiles inclut des options telles qu'un petit facteur de forme, des versions à fonctionnement latéral, une course longue ou faible, ainsi que des options de montage droit de borne snap-in.
fiable. Ils sont disponibles en différentes forces de manœuvre.
Cette gamme THT de commutateurs tactiles inclut des options telles qu'un petit facteur de forme, des versions à fonctionnement latéral, une course longue ou faible, ainsi que des options de montage droit de borne snap-in.
Sensation tactile
Diverses couleurs de plaques de propreté
Large gamme de forces de manœuvre
Résistance de contact faible.
Longue vie
Pôle unique avec contacts normalement ouverts
Diverses couleurs de plaques de propreté
Large gamme de forces de manœuvre
Résistance de contact faible.
Longue vie
Pôle unique avec contacts normalement ouverts
Note
Code commande 756-1552 (EVQPBG05R) avec un bornier de terre.
Tactiles
Caractéristiques techniques
Attribut | Valeur |
---|---|
Configuration de contact | SPST |
Type de terminaison | Traversant |
Type de commutation | Momentané |
Longueur de l'actionneur | 5mm |
Couleur de l'actionneur | Rouge |
Type d'actionneur | Bouton |
Longueur | 6mm |
Largeur | 6mm |
Dimensions | 6 x 6 x 5mm |
Courant de contact | 20 mA |
Force d'actionnement | 2,6 N |
Hauteur | 5mm |
Durée de vie mécanique | 50000Cycles |
Température d'utilisation minimale | -20°C |
Température de fonctionnement | -20 → +70°C |
Température maximale d'utilisation | +70°C |
