- Code commande RS:
- 124-5530
- Référence fabricant:
- 2895
- Marque:
- ADAFRUIT INDUSTRIES
- Code commande RS:
- 124-5530
- Référence fabricant:
- 2895
- Marque:
- ADAFRUIT INDUSTRIES
Documentation technique
Législation et Conformité
Détail produit

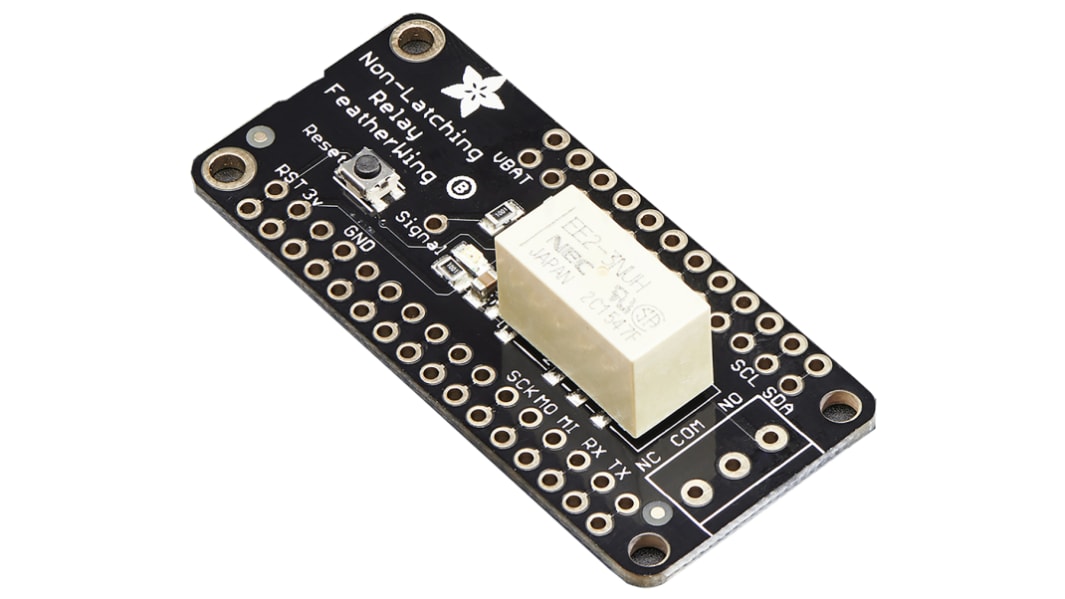

Mini-relais sans enclenchement FeatherWing d'Adafruit
FeatherWing ajoute des fonctionnalités spécifiques à votre carte de développement Feather. Elle s'adapte directement au-dessus de votre Feather à l'aide de contacts à faible insertion de force pour empilage.
Le mini-relais sans enclenchement FeatherWing vous permet de contrôler l'alimentation ; vous pouvez ainsi désormais activer et désactiver divers périphériques, dont les lampes, les ventilateurs et les solénoïdes. Vous pouvez activer et désactiver l'alimentation de nombreux petits appareils qui fonctionnent sur un maximum de 250 V c.a., mais vous devez vérifier la quantité de puissance, 60 W ou moins.
Le relais sans enclenchement requiert une seule broche de contrôle, la broche SET. Lorsque celle-ci est configurée sur la valeur élevée, le relais bascule et une LED rouge s'allume. Si l'alimentation est perdue, le relais retourne en position ouverte.
En termes de quantité de puissance, vous pouvez commuter jusqu'à 2 A de courant résistif à 30 V c.c. ou 40 V c.a maximum. A 110 V c.c., commutez jusqu'à 0,3 A, à 120 V c.a., commutez jusqu'à 0,5 A, et à 250 V c.a., commutez jusqu'à 0,6 A. Consultez la fiche technique pour plus de détails.
Un bornier à 3 broches est fourni avec cette FeatherWing pour permettre le câblage au périphérique que vous contrôlez ; un peu de soudure est requis.
Un relais à enclenchement FeatherWing est également disponible (RS 124-5527) mais nécessite deux broches de signal.
Le mini-relais sans enclenchement FeatherWing vous permet de contrôler l'alimentation ; vous pouvez ainsi désormais activer et désactiver divers périphériques, dont les lampes, les ventilateurs et les solénoïdes. Vous pouvez activer et désactiver l'alimentation de nombreux petits appareils qui fonctionnent sur un maximum de 250 V c.a., mais vous devez vérifier la quantité de puissance, 60 W ou moins.
Le relais sans enclenchement requiert une seule broche de contrôle, la broche SET. Lorsque celle-ci est configurée sur la valeur élevée, le relais bascule et une LED rouge s'allume. Si l'alimentation est perdue, le relais retourne en position ouverte.
En termes de quantité de puissance, vous pouvez commuter jusqu'à 2 A de courant résistif à 30 V c.c. ou 40 V c.a maximum. A 110 V c.c., commutez jusqu'à 0,3 A, à 120 V c.a., commutez jusqu'à 0,5 A, et à 250 V c.a., commutez jusqu'à 0,6 A. Consultez la fiche technique pour plus de détails.
Un bornier à 3 broches est fourni avec cette FeatherWing pour permettre le câblage au périphérique que vous contrôlez ; un peu de soudure est requis.
Un relais à enclenchement FeatherWing est également disponible (RS 124-5527) mais nécessite deux broches de signal.
50,8 x 22,9 x 11,4 mm/2 x 0,9 x 0,45 pouces
Poids : 5,3 g
Poids : 5,3 g
Note
En cas d'utilisation avec des tensions élevées supérieures à 24 V, faites preuve de prudence et de bon sens. L'utilisation à des tensions élevées exige de l'expérience et ne doit être effectuée que par des ingénieurs qui comprennent les directives et savent comment travailler en toute sécurité.
Cartes complémentaires Adafruit FeatherWing
Caractéristiques techniques
Attribut | Valeur |
---|---|
Fonction de gestion de l'alimentation | Relais sans enclenchement |
Pour être utilisé avec | Adafruit Feather |
Classification du kit | Carte de développement. |
Nom du kit | FeatherWing |
