Kit d'évaluation Gestion de l'alimentation XMC4000/XMC1000
- Code commande RS:
- 914-5256
- Référence fabricant:
- KITXMCDPEXP01TOBO1
- Marque:
- Infineon
Ce produit n’est plus distribué
- Code commande RS:
- 914-5256
- Référence fabricant:
- KITXMCDPEXP01TOBO1
- Marque:
- Infineon

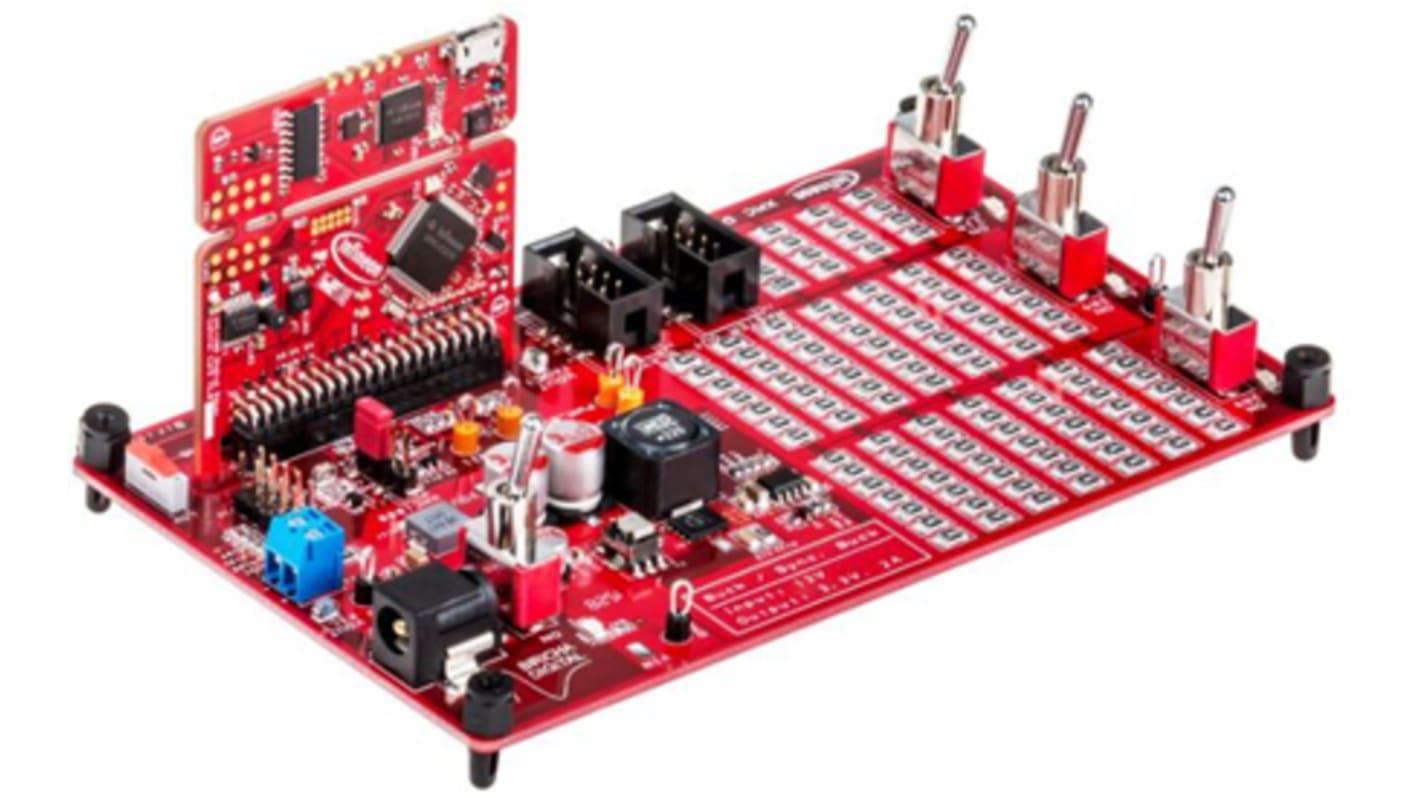

Kit XMC Digital Power Explorer (Würth IC-744726)
Le kit Digital Power Explorer InfineonXMC™ est destiné aux concepteurs d'alimentations analogiques et aux programmeurs de logiciel embarqué ayant besoin de développer des applications de contrôle de puissance basées sur du matériel numérique. La carte d'alimentation numérique fournie offre les composants analogiques d'un convertisseur abaisseur de tension synchrone et inclut des groupes de charge résistive intégrés destinés au test des conceptions. Deux autres cartes de commande de microcontrôleur enfichables sont également fournies, pour permettre l'évaluation des conceptions à haute performance et à faible coût. Il est possible d'étudier le développement de systèmes de gestion de l'alimentation plus complexes grâce à l'option de communication PMBus.
Le kit a été développé en collaboration avec Biricha Digital Ltd. et Würth Elektronik, à l'aide de l'outil de conception de circuit imprimé DesignSpark de RS ; il constitue le matériel d'étude pour les cours de conception Biricha associés.
Würth Elektronik répertorie le kit sous la référence IC-744726.
Le kit a été développé en collaboration avec Biricha Digital Ltd. et Würth Elektronik, à l'aide de l'outil de conception de circuit imprimé DesignSpark de RS ; il constitue le matériel d'étude pour les cours de conception Biricha associés.
Würth Elektronik répertorie le kit sous la référence IC-744726.
Carte Digital Power Explorer
Transistor MOSFET OptiMOS™ double canal N (high-side et low-side) BSC0924NDI
Driver de porte MOSFET high-side et low-side IRS2011SPBF
Régulateur de tension à faible chute IFX1763XEJ V33 fournissant 3,3 V c.c. @ 500 mA
Bancs de charge résistive embarqués
Option de communication PMBus™
Prise en charge du logiciel DAVE™ - www.infineon.com/DAVE
Carte de contrôle de microcontrôleur XMC4200
Microcontrôleur à cœur Cortex-M4F 80 MHz XMC4200 avec 256 ko de mémoire eFlash ECC, 40 ko de SRAM
Matériel DSP et FPU (virgule flottante) intégré
Génération de PWM haute résolution (150 ps)
3 comparateurs analogiques avec génération de pente automatique (résolution 10 bits) et post-traitement intelligent
Carte de contrôle de microcontrôleur XMC1302
Microcontrôleur à cœur Cortex-M0 32 MHz XMC1302 avec 200 ko de mémoire Flash et 16 ko de SRAM
Coprocesseur MATH CORDIC intégré pour les fonctions trigonométriques et la division matérielle
Transistor MOSFET OptiMOS™ double canal N (high-side et low-side) BSC0924NDI
Driver de porte MOSFET high-side et low-side IRS2011SPBF
Régulateur de tension à faible chute IFX1763XEJ V33 fournissant 3,3 V c.c. @ 500 mA
Bancs de charge résistive embarqués
Option de communication PMBus™
Prise en charge du logiciel DAVE™ - www.infineon.com/DAVE
Carte de contrôle de microcontrôleur XMC4200
Microcontrôleur à cœur Cortex-M4F 80 MHz XMC4200 avec 256 ko de mémoire eFlash ECC, 40 ko de SRAM
Matériel DSP et FPU (virgule flottante) intégré
Génération de PWM haute résolution (150 ps)
3 comparateurs analogiques avec génération de pente automatique (résolution 10 bits) et post-traitement intelligent
Carte de contrôle de microcontrôleur XMC1302
Microcontrôleur à cœur Cortex-M0 32 MHz XMC1302 avec 200 ko de mémoire Flash et 16 ko de SRAM
Coprocesseur MATH CORDIC intégré pour les fonctions trigonométriques et la division matérielle
Attention
Les groupes de charge résistive peuvent être très chauds.
Attribut | Valeur |
|---|---|
| Fonction de gestion de l'alimentation | Gestion de l'alimentation |
| Classification du kit | Kit d'évaluation |
| Dispositif | XMC4000/XMC1000 |
| Nom du kit | XMC Digital Power |
