- Code commande RS:
- 768-5106
- Référence fabricant:
- DSC8002DI2-XXX.XXXX
- Marque:
- Micrel
- Code commande RS:
- 768-5106
- Référence fabricant:
- DSC8002DI2-XXX.XXXX
- Marque:
- Micrel
Documentation technique
Législation et Conformité
- Pays d'origine :
- TH
Détail produit

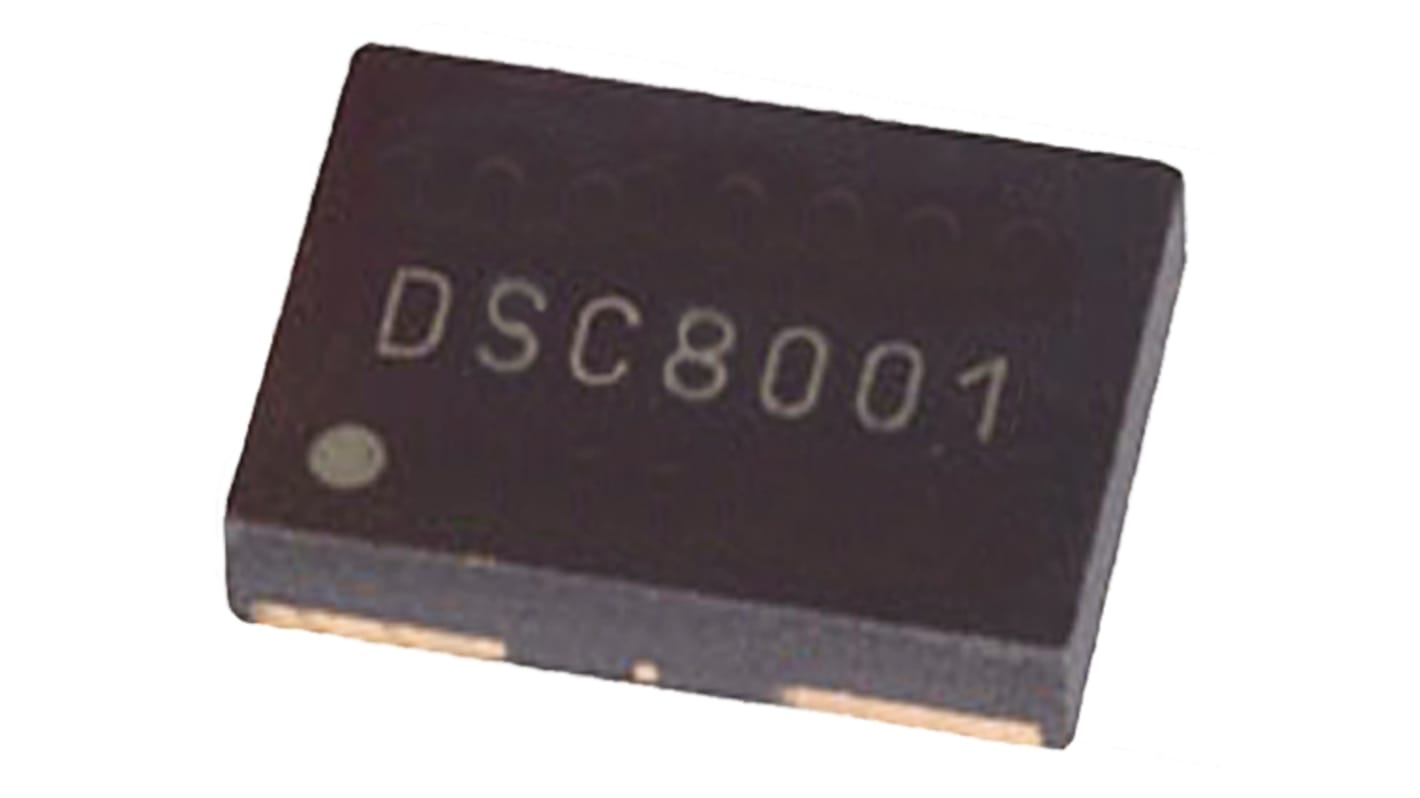

Oscillateurs MEMS programmables DSC8xxx
La série DSC8xxx d'oscillateur CMOS MEMS en silicone programmable offre d'excellentes performances de gigue et de stabilité sur une large gamme de tension d'alimentation et de température. Les circuits fonctionnent entre 1 et 150 MHz en incréments de 100 Hz (jusqu'à quatre places après la virgule) avec une tension d'alimentation entre 1,8 et 3,3 V et une température évaluée de -40 → 85 °C.
La série DSC8xxx incorpore un résonateur en silicone, extrêmement robuste et résistant aux cassures liées à la fatigue, communes aux oscillateurs de quartz. Sans sacrifier la performance et la stabilité exigées par les systèmes d'aujourd'hui, une conception sans quartz permet un niveau plus élevé de fiabilité ; ces oscillateurs sont ainsi adaptés pour les applications robustes, industrielles et portatives dans lesquelles la fatigue, les chocs et la vibration peuvent endommager les systèmes à quartz standard.
Disponible dans un boîtier standard, la série DSC8xxx présente le même encombrement sur le circuit imprimé qu'un oscillateur à quartz standard. La forme d'onde de sortie est également disponible au format CMOS, LVPECL, LVDS et HCSL standard.
La série DSC8xxx incorpore un résonateur en silicone, extrêmement robuste et résistant aux cassures liées à la fatigue, communes aux oscillateurs de quartz. Sans sacrifier la performance et la stabilité exigées par les systèmes d'aujourd'hui, une conception sans quartz permet un niveau plus élevé de fiabilité ; ces oscillateurs sont ainsi adaptés pour les applications robustes, industrielles et portatives dans lesquelles la fatigue, les chocs et la vibration peuvent endommager les systèmes à quartz standard.
Disponible dans un boîtier standard, la série DSC8xxx présente le même encombrement sur le circuit imprimé qu'un oscillateur à quartz standard. La forme d'onde de sortie est également disponible au format CMOS, LVPECL, LVDS et HCSL standard.
Oscillateurs MEMS
Caractéristiques techniques
Attribut | Valeur |
---|---|
Type d'oscillateur | MEMS |
Fréquence de sortie maximum | 150MHz |
Stabilité en fréquence | ±25ppm |
Type de montage | Montage en surface |
Type de boîtier | PQFN |
Nombre de broches | 4 |
Dimensions | 2.5 x 2 x 0.85mm |
Longueur | 2.5mm |
Largeur | 2mm |
Hauteur | 0.85mm |
Température d'utilisation maximum | 85°C |
Température d'utilisation minimum | -40°C |
