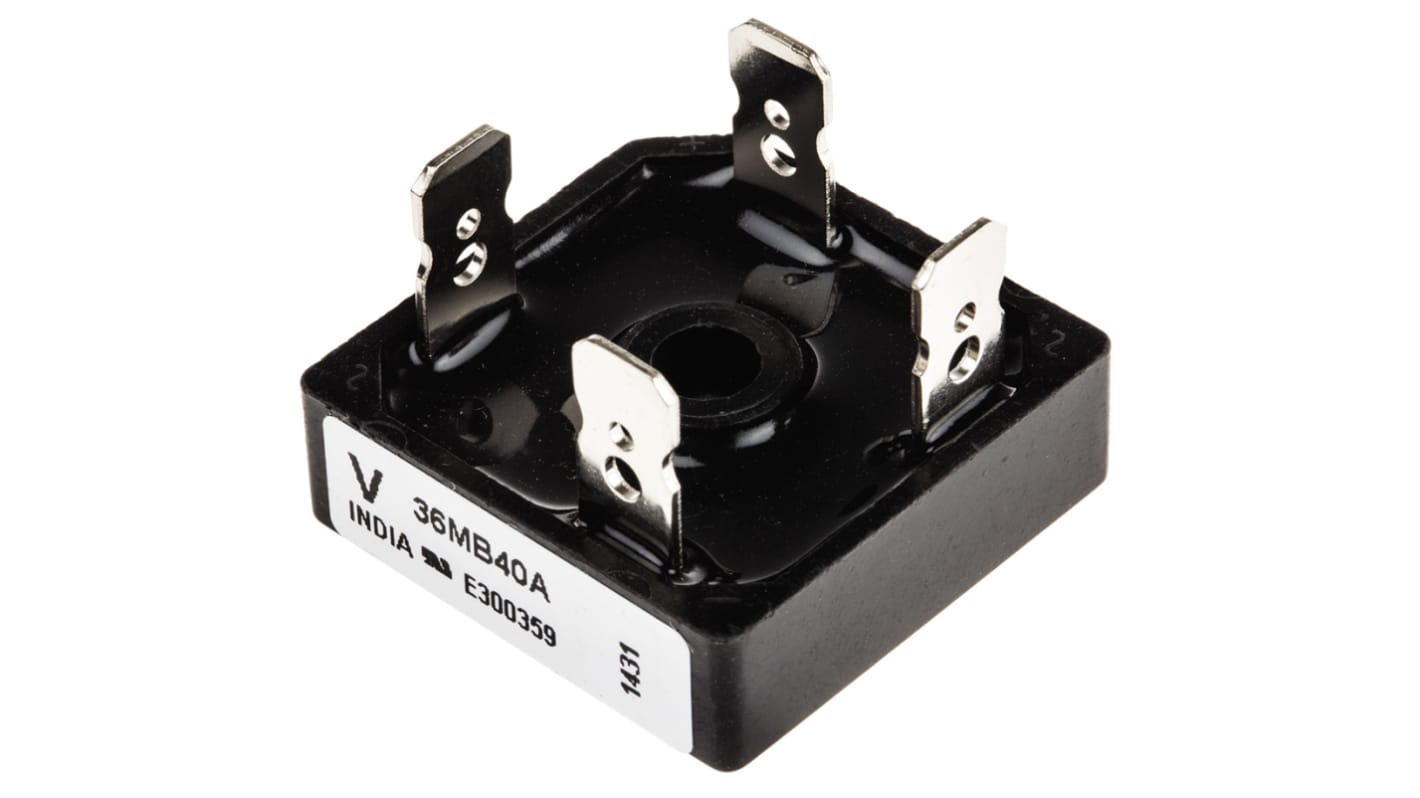

Pont redresseur Monophasé, 35A, 400V, 4 broches, D 34
- Code commande RS:
- 165-2540
- Référence fabricant:
- VS-36MB40A
- Marque:
- Vishay
En stock à partir du 12/02/2026, livraison sous 3 jour(s)
Uniquement disponible en livraison standard
Ajouté
Prix pour l'unité (en plateau de 20)
6,724 €
HT
8,069 €
TTC
| Unité | Prix par unité | le plateau* |
| 20 - 20 | 6,724 € | 134,48 € |
| 40 - 80 | 6,523 € | 130,46 € |
| 100 + | 6,388 € | 127,76 € |
| *Prix donné à titre indicatif | ||
- Code commande RS:
- 165-2540
- Référence fabricant:
- VS-36MB40A
- Marque:
- Vishay
Documentation technique
Législation et Conformité
Détail produit
Ponts redresseurs avec bornes enfichables, série VS-36MB, Vishay Semiconductor
Bornes universelles 3 voies : enfichables, enveloppantes ou à souder
Boîtier à conductivité thermique élevée, boîtier isolé électriquement
Fixation par orifice central
Excellent rapport puissance / volume
Boîtier à conductivité thermique élevée, boîtier isolé électriquement
Fixation par orifice central
Excellent rapport puissance / volume
Homologations
UL E300359
Ponts redresseurs - Vishay Semiconductor
Le pont redresseur convertit une entrée de courant alternatif (c.a.) en sortie à courant continu (c.c.) pour les applications de redressement à double alternance. La disposition de la diode fournit la même polarité de sortie quelle que soit la polarité d'entrée. Un redresseur à double alternance triphasé est un ensemble de six diodes dans une configuration de circuit de pont. Les boîtiers sont conçus de sorte à offrir une taille minimale, une fiabilité très élevée et des performances thermiques maximales.
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Type de pont | Monophasé |
| Courant direct moyen | 35A |
| Tension inverse de crête répétitive | 400V |
| Type de montage | Montage à visser |
| Type de boîtier | D 34 |
| Nombre de broches | 4 |
| Technologie de diode | Jonction au silicium |
| Configuration | Simple |
| courant direct de surcharge non-répétitif de crête | 500A |
| Température d'utilisation maximum | +150 °C |
| Température de fonctionnement minimum | -55 °C |
| Tension directe de crête | 1.14V |
| Courant inverse crête | 10µA |
| Longueur | 28.5mm |
| Dimensions | 28.5 x 28.5 x 9.8mm |
| Largeur | 28.5mm |
| Hauteur | 9.8mm |
