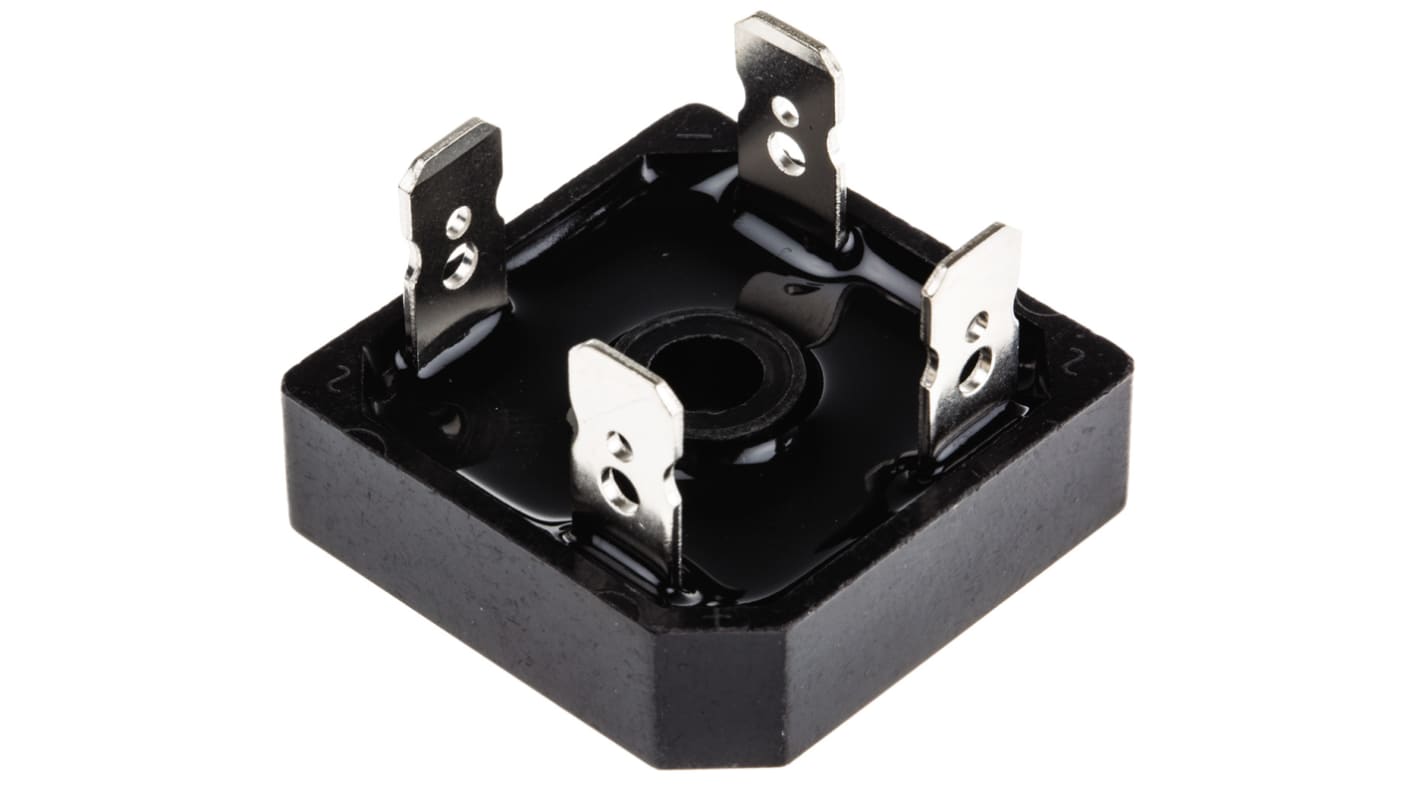

Pont redresseur Monophasé, 35A, 600V, 4 broches, D 34
- Code commande RS:
- 227-8772
- Référence fabricant:
- VS-36MB60A
- Marque:
- Vishay
12 pour livraison dès le lendemain (stock France)
18 Sous 2 jour(s) (stock Europe)
Ajouté
Prix pour la pièce
7,92 €
HT
9,50 €
TTC
| Unité | Prix par unité |
| 1 - 9 | 7,92 € |
| 10 - 24 | 7,28 € |
| 25 - 49 | 6,74 € |
| 50 - 99 | 6,34 € |
| 100 + | 5,94 € |
- Code commande RS:
- 227-8772
- Référence fabricant:
- VS-36MB60A
- Marque:
- Vishay
Documentation technique
Législation et Conformité
Détail produit
Ponts redresseurs avec bornes enfichables, série VS-36MB, Vishay Semiconductor
Bornes universelles 3 voies : enfichables, enveloppantes ou à souder
Boîtier à conductivité thermique élevée, boîtier isolé électriquement
Fixation par orifice central
Excellent rapport puissance / volume
Boîtier à conductivité thermique élevée, boîtier isolé électriquement
Fixation par orifice central
Excellent rapport puissance / volume
Homologations
UL E300359
Ponts redresseurs - Vishay Semiconductor
Le pont redresseur convertit une entrée de courant alternatif (c.a.) en sortie à courant continu (c.c.) pour les applications de redressement à double alternance. La disposition de la diode fournit la même polarité de sortie quelle que soit la polarité d'entrée. Un redresseur à double alternance triphasé est un ensemble de six diodes dans une configuration de circuit de pont. Les boîtiers sont conçus de sorte à offrir une taille minimale, une fiabilité très élevée et des performances thermiques maximales.
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Type de pont | Monophasé |
| Courant direct moyen | 35A |
| Tension inverse de crête répétitive | 600V |
| Type de montage | Montage à visser |
| Type de boîtier | D 34 |
| Nombre de broches | 4 |
| Configuration | Simple |
| courant direct de surcharge non-répétitif de crête | 500A |
| Température d'utilisation maximum | +150 °C |
| Température de fonctionnement minimum | -55 °C |
| Tension directe de crête | 1.14V |
| Courant inverse crête | 10µA |
| Longueur | 28.5mm |
| Dimensions | 28.5 x 28.5 x 9.8mm |
| Hauteur | 9.8mm |
| Largeur | 28.5mm |
