- Code commande RS:
- 817-2434
- Référence fabricant:
- VS-36MB140A
- Marque:
- Vishay
73 En stock pour livraison sous 2 jour(s)
Uniquement disponible en livraison standard
Ajouté
Prix pour la pièce
9,83 €
HT
11,80 €
TTC
Unité | Prix par unité |
1 - 9 | 9,83 € |
10 - 24 | 8,94 € |
25 - 49 | 8,55 € |
50 - 99 | 8,16 € |
100 + | 7,67 € |
- Code commande RS:
- 817-2434
- Référence fabricant:
- VS-36MB140A
- Marque:
- Vishay
Documentation technique
Législation et Conformité
- Pays d'origine :
- IN
Détail produit

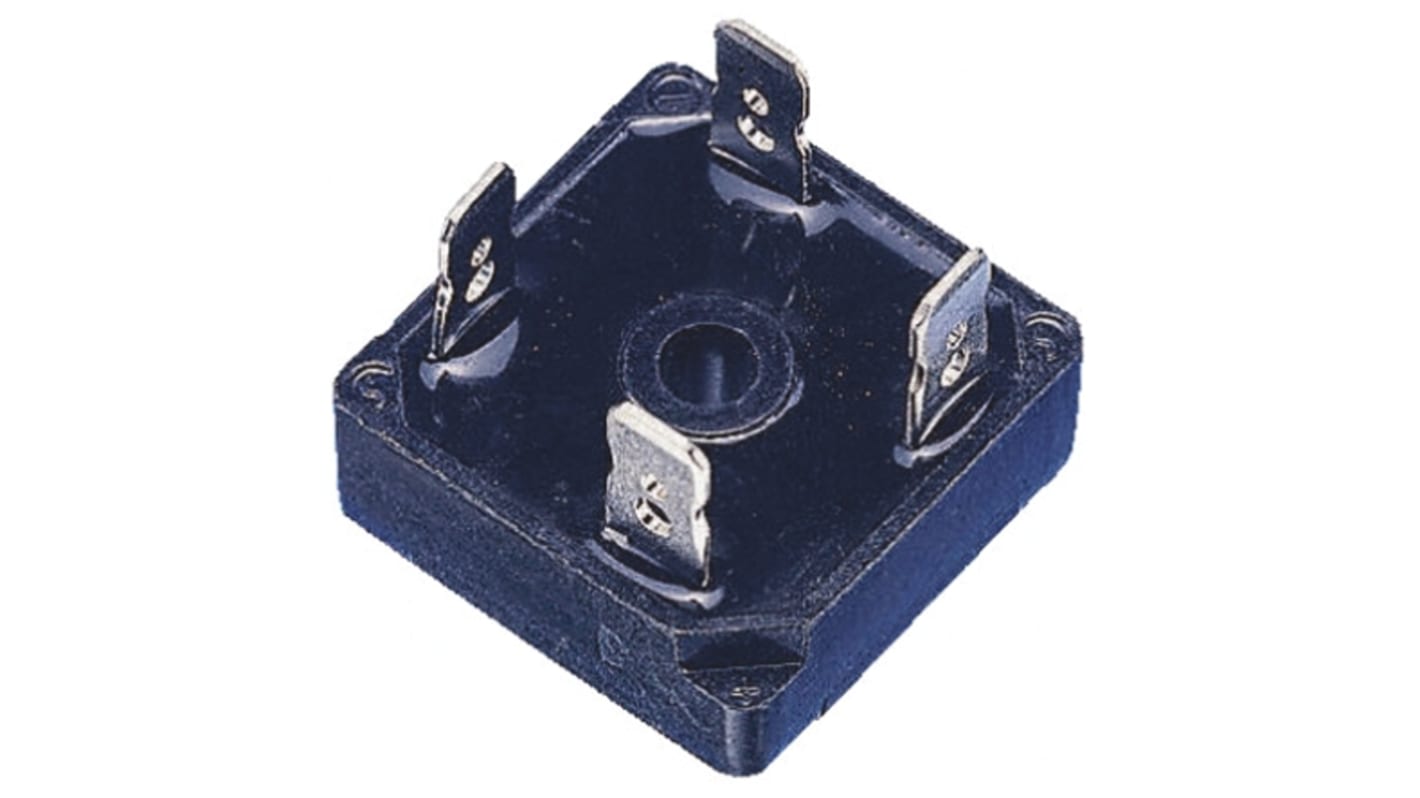

Ponts redresseurs avec bornes enfichables, série VS-MB, Vishay Semiconductor
Modules d'alimentation haute tension de pont redresseur monophasé
Bornes universelles 3 voies : push-on (Fast-on), enveloppantes ou à souder
Boîtier à conductivité thermique élevée, boîtier isolé électriquement
Fixation par orifice central
Excellent rapport puissance / volume
Bornes universelles 3 voies : push-on (Fast-on), enveloppantes ou à souder
Boîtier à conductivité thermique élevée, boîtier isolé électriquement
Fixation par orifice central
Excellent rapport puissance / volume
Homologations
Homologué UL, E300359
Ponts redresseurs - Vishay Semiconductor
Le pont redresseur convertit une entrée de courant alternatif (c.a.) en sortie à courant continu (c.c.) pour les applications de redressement à double alternance. La disposition de la diode fournit la même polarité de sortie quelle que soit la polarité d'entrée. Un redresseur à double alternance triphasé est un ensemble de six diodes dans une configuration de circuit de pont. Les boîtiers sont conçus de sorte à offrir une taille minimale, une fiabilité très élevée et des performances thermiques maximales.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Type de pont | Monophasé |
Courant direct moyen | 35A |
Tension inverse de crête répétitive | 1400V |
Type de montage | CMS |
Type de boîtier | D 34 |
Nombre de broches | 4 |
Configuration | Simple |
courant direct de surcharge non-répétitif de crête | 500A |
Température d'utilisation maximum | +150 °C |
Température de fonctionnement minimum | -55 °C |
Tension directe de crête | 1.3V |
Courant inverse crête | 10µA |
Dimensions | 28.5 x 28.5 x 9.8mm |
Longueur | 28.5mm |
Largeur | 28.5mm |
Hauteur | 9.8mm |
