- Code commande RS:
- 905-6125
- Référence fabricant:
- SKB 30/12 A1
- Marque:
- Semikron
- Code commande RS:
- 905-6125
- Référence fabricant:
- SKB 30/12 A1
- Marque:
- Semikron
Documentation technique
Législation et Conformité
- Pays d'origine :
- BR
Détail produit

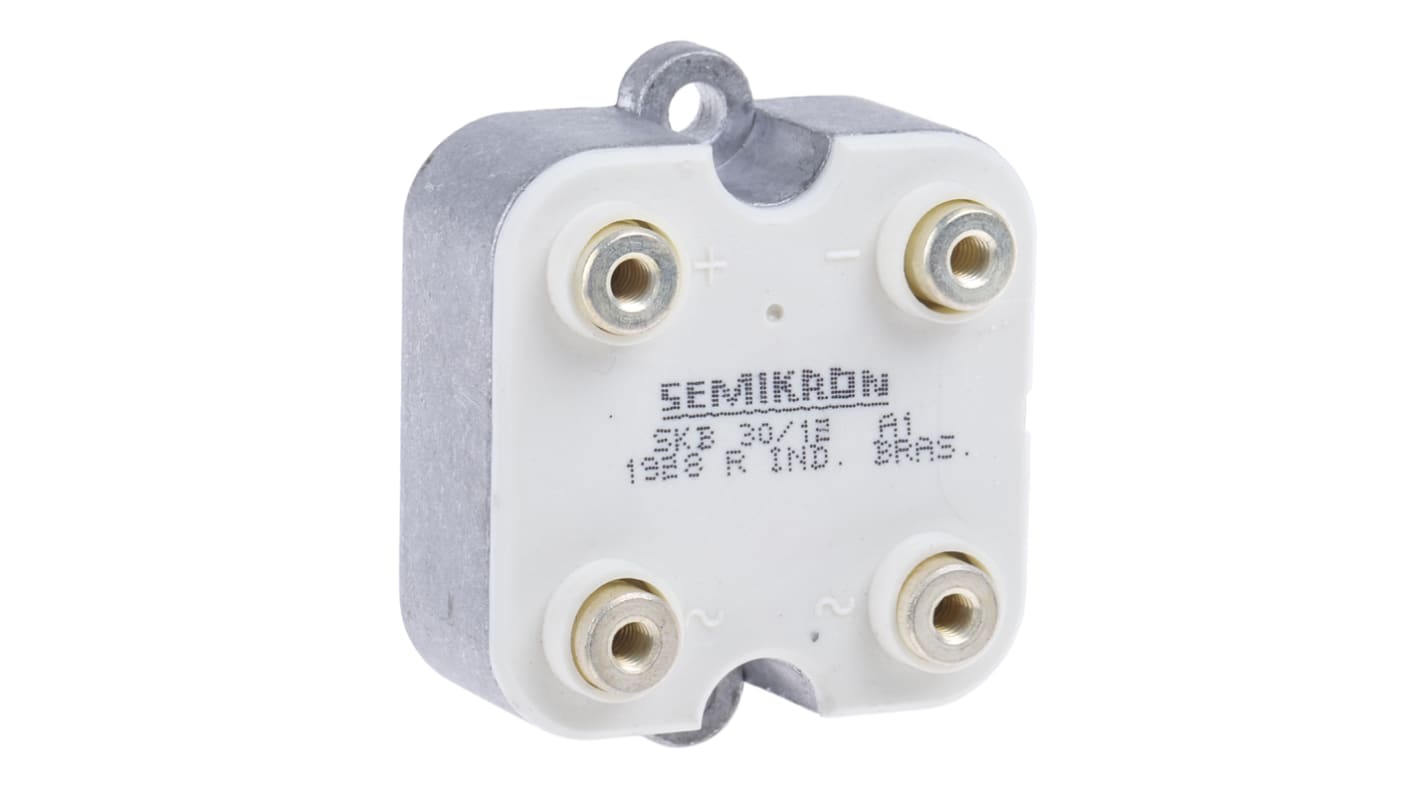

Module de pont redresseur avec bornes à vis, série Semipont 2
2 ponts redresseurs d'alimentation SEMIPONT®
Boîtier en plastique robuste avec bornes à vis
Grande platine de base isolée
Montage facile sur châssis
Boîtier en plastique robuste avec bornes à vis
Grande platine de base isolée
Montage facile sur châssis
Homologations
UL E63532
fourni avec
Matériel de fixation
Ponts redresseurs - Semikron
Un pont redresseur est une application commune à diode, connue pour convertir une entrée de courant alternatif (c.a.) en une sortie de courant continu (c.c.). Un pont de diodes est un ensemble de quatre diodes dans une configuration de circuit de pont qui fournit la même polarité de sortie pour n'importe quelle polarité d'entrée.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Type de pont | Monophasé |
Courant direct moyen | 30A |
Tension inverse de crête répétitive | 1200V |
Type de montage | Montage panneau |
Type de boîtier | G 12 |
Nombre de broches | 4 |
Technologie de diode | Jonction au silicium |
Configuration | Simple |
courant direct de surcharge non-répétitif de crête | 500A |
Température d'utilisation maximum | +150 °C |
Température de fonctionnement minimum | -40 °C |
Tension directe de crête | 1.8V |
Courant inverse crête | 5mA |
Dimensions | 55 x 45 x 24mm |
Longueur | 55mm |
Hauteur | 24mm |
Largeur | 45mm |
