- Code commande RS:
- 178-4790
- Référence fabricant:

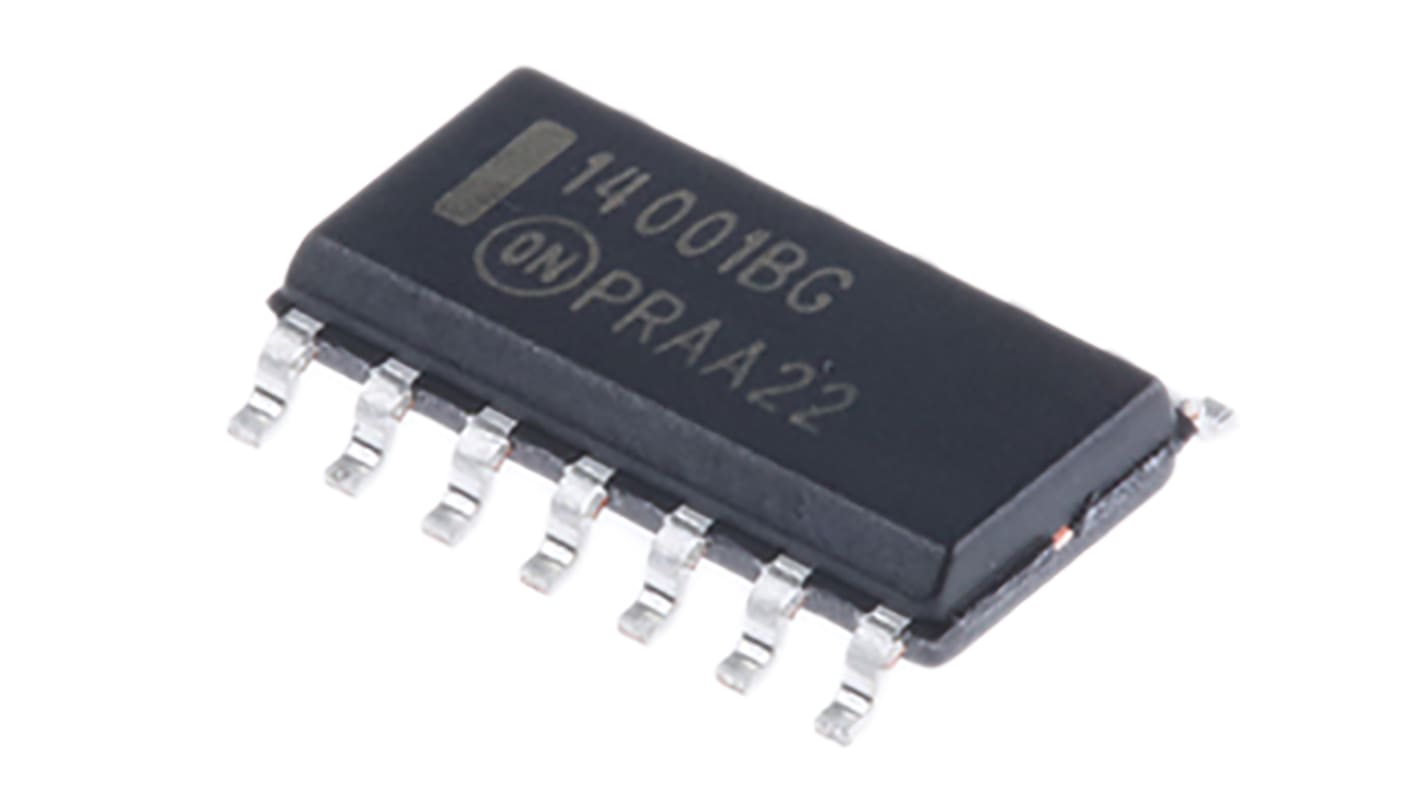

- MC14001BDG
- Marque:
- onsemi
- Code commande RS:
- 178-4790
- Référence fabricant:
- MC14001BDG
- Marque:
- onsemi
Documentation technique
Législation et Conformité
Détail produit
Portes logiques série 4000, ON Semiconductor
Famille logique CMOS 4000, ON Semiconductor
Dispositifs de la famille CMOS
Gamme de tension d'utilisation étendue : 3 → 18 V
Gamme de tension d'utilisation étendue : 3 → 18 V
Caractéristiques techniques
Attribut | Valeur |
---|---|
Fonction logique | NOR |
Type de montage | CMS |
Nombre d'éléments | 4 |
Nombre d'entrées par porte | 2 |
Entrée de trigger de Schmitt | Non |
Type de boîtier | SOIC |
Nombre de broches | 14 |
Famille logique | 4000 |
Tension d'alimentation fonctionnement maximum | 18 V |
Courant de sortie niveau haut maximum | -4.2mA |
Délai de propagation maximum @ capacité de charge maximum | 100 ns @ 10 V, 250 ns @ 5 V, 80 ns @ 15 V |
Tension d'alimentation de fonctionnement minimum | 3 V |
Tension de sortie niveau bas maximum | 4.2mA |
Condition de test du délai du propagation | 50pF |
Température de fonctionnement minimum | -55 °C |
Dimensions | 8.75 x 4 x 1.5mm |
Longueur | 8.75mm |
Hauteur | 1.5mm |
Largeur | 4mm |
Température d'utilisation maximum | +125 °C |
