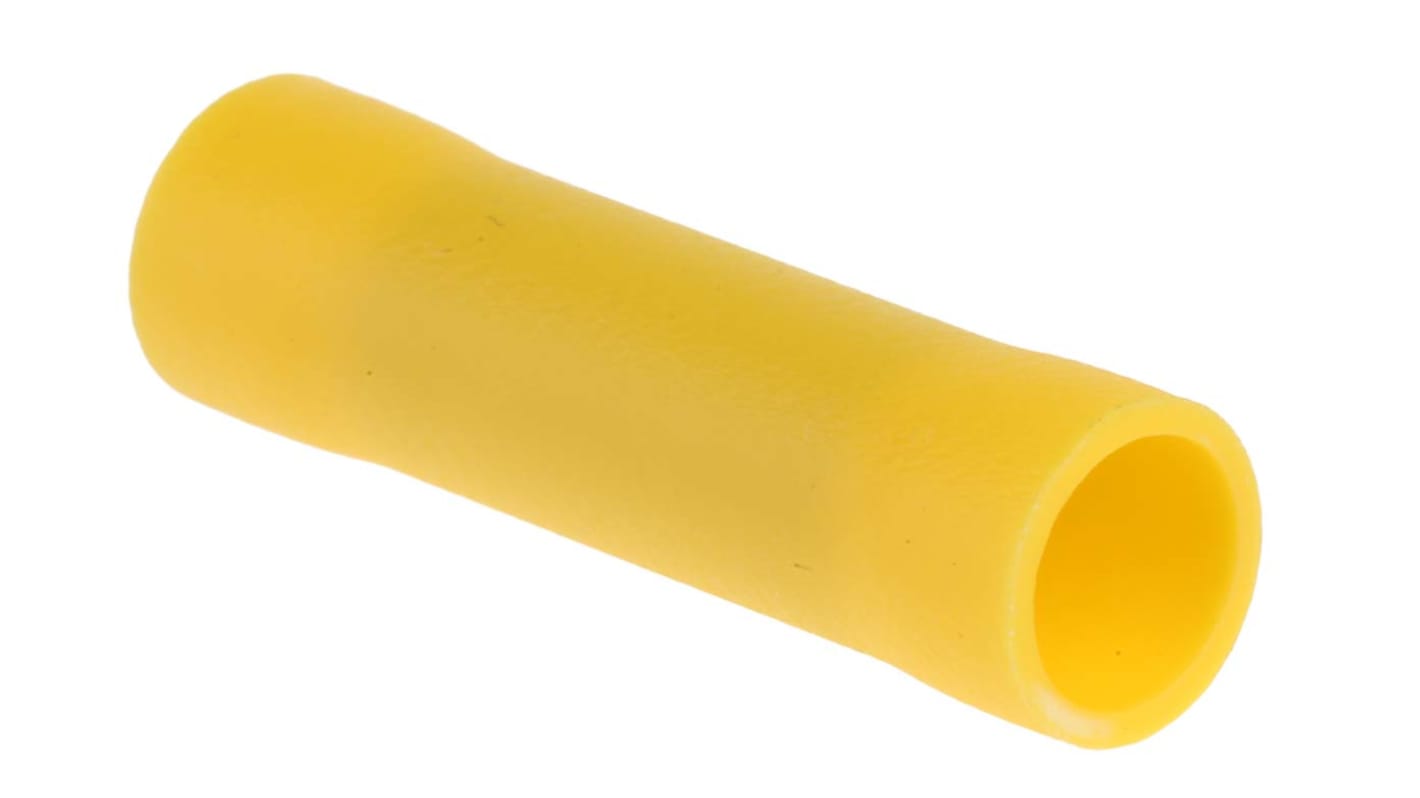

Prolongateur à sertir RS PRO, 12 → 10 AWG, type Prolongateurs, Isolé

Prolongateurs à sertir isolés de RS Pro

Une sélection d'embouts isolés ou de connecteurs à épissage de RS PRO conçus pour le sertissage de fils électriques. Les bornes en forme de tube agissent comme un joint de câble sans soudure permettant au courant électrique de circuler en toute sécurité d'un fil à un autre. Conçues par des professionnels avec des matériaux de haute qualité, les cosses à épissage de la gamme de RS PRO sont utilisées pour la réparation, le remplacement ou l'allongement de circuits électriques.

Les cosses prolongatrices à sertir isolées de RS PRO sont faciles à raccorder ; dès que les fils ont été dénudés, il suffit de les guider dans chaque extrémité du tube en cuivre et de les sertir à l'aide d'un outil approprié. La connexion électrique à compression fournit une bonne résistance à la traction tout en maintenant un contact maximum avec le fil. Fabriqués en cuivre de haute qualité avec un isolant en vinyle ou nylon à codage couleur, la série RS PRO de cosses à épissage est un complément indispensable à n'importe quelle trousse à outils d'électricien.

Codage couleur

Le manchon de cosses ou connecteurs isolé présente un codage couleur pour faciliter l'identification de la taille des fils. Les couleurs des connecteurs se réfèrent à une gamme de fils que la cosse accepte. Les tailles peuvent être indiquées en CSA (surface de section) ou en AWG (taille de fil américaine)

• Mini jaune = 0,2 - 0,5 mm² ou 26 - 22 AWG
• Rouge 0,5 - 1 mm² ou 22 - 18 AWG
• Bleu 1,5 - 2,5 mm² ou 16 - 14 AWG
• Jaune 2,5 - 6,5 mm² ou 12 - 10 AWG

Caractéristiques et avantages

• Tube en cuivre étamé
• Large plage de température d'utilisation de -20 à +105 °C
• Matériau d'isolant en vinyle ou nylon de haute qualité (isolant en nylon pour mini raccords jaunes uniquement)
• Code couleur pour faciliter l'identification de la taille de fil
• Sertissage facile à l'aide d'une pince à cliquet.
• Raccord durable et fiable
• Extrêmement économique

Applications

Les cosses isolées existent depuis de nombreuses années, et ont été créées à l'origine pour les besoins de méthode de raccordement de fil sans soudage dans l'équipement militaire. Les cosses prolongatrices à sertir sont utilisées dans une large gamme d'applications industrielles, commerciales et domestiques. Elles sont présentes dans pratiquement n'importe quel lieu où une connexion électrique est nécessaire. Parmi les plus courants :

• Systèmes de contrôle industriel
• Industries automobiles et du transport
• Fabrication de machines
• Equipement électrique et électronique
• Appareils commerciaux et ménagers

FAQ

Q : Quels outils sont recommandés pour le sertissage des connecteurs prolongateurs ?
R : Toute pince à sertir à cliquet de bonne qualité conçue pour les connecteurs prolongateurs suffit. RS Pro offre une gamme d'outils fiables et économiques. Voir le code commande 533-744
