- Code commande RS:
- 836-2738
- Référence fabricant:
- G7SA-5A1B 24VDC
- Marque:
- Omron
En cours d'approvisionnement -expédition le 19/08/2024, pour livraison dès le lendemain
Ajouté
Prix pour la pièce
47,28 €
HT
56,74 €
TTC
Unité | Prix par unité |
1 + | 47,28 € |
Propositions de remplacement
Ce produit n'est pas disponible actuellement. Découvrez nos produits de remplacement:
- Code commande RS:
- 836-2738
- Référence fabricant:
- G7SA-5A1B 24VDC
- Marque:
- Omron
Documentation technique
Législation et Conformité
- Pays d'origine :
- CN
Détail produit
Relais à contacts guidés 6 A - G7SA
La famille de relais G7SA extra-plats à contacts guidés est disponible avec quatre ou six pôles dans diverses combinaisons de contact et assure une isolation renforcée. Les bornes sont agencées pour une insertion facile sur circuit imprimé. Soudure directe sur un CI ou utilisation avec les fiches femelles P7SA pour une installation sur panneau.
Contacts guidés
6 A à 240 V c.a. et 6 A à 24 V c.c. pour les charges résistives
Isolation renforcée entre les entrées, les sorties et les pôles
Relais disponibles en 4 et 6 pôles
Etanchéité : étanche au flux
Température d'utilisation : -40 à +85 °C
6 A à 240 V c.a. et 6 A à 24 V c.c. pour les charges résistives
Isolation renforcée entre les entrées, les sorties et les pôles
Relais disponibles en 4 et 6 pôles
Etanchéité : étanche au flux
Température d'utilisation : -40 à +85 °C
Normes
Conforme à EN 50205
Homologations
UL, CSA

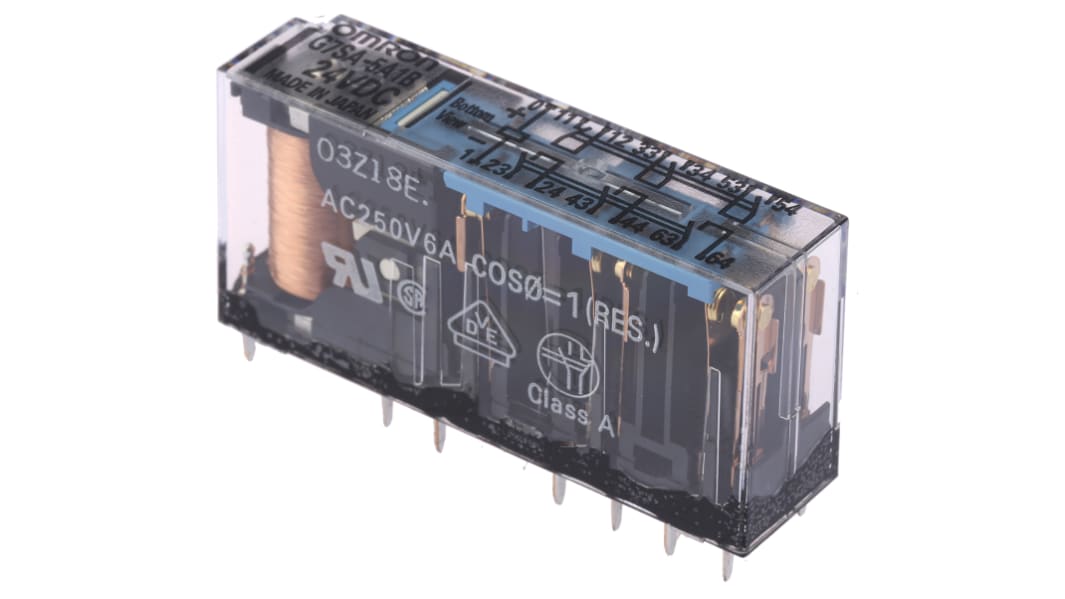

Relais de sécurité de la marque OMRON, 50 (h) x 13 (l) x 24 mm (p), configuration des contacts 5PST-NO/SPST-NF - Série G7SA - G7SA5A1BDC24BYOMZ
Maintenez l'automatisation de vos opérations grâce à ce relais de sécurité de la marque OMRON. Comme il s'agit d'un relais à guidage forcé, les contacts NO et NF ne fonctionneront pas en même temps. Cela signifie qu'ils commuteront de manière fiable lorsque des défaillances surviendront. La configuration 5PST-NO et SPST-NF vous permet d'associer le relais avec des signaux et des commutateurs pour construire un circuit de sécurité complet. Il existe des broches pour le montage traversant sur les circuits imprimés. Par ailleurs, le relais se branche également sur les prises femelles G7SA (par ex., 264-7448). Ils sont dotés de bornes enfichables pour une installation rapide sur les rails DIN, ce qui permet d'adapter facilement le relais aux boîtiers de jonction et aux tableaux de commande utilisés dans des usines ou sur des sites utilisant des équipements lourds.
Caractéristiques et avantages
• Doté d'une isolation renforcée entre les entrées et les sorties pour empêcher les chocs électriques
• Durabilité mécanique de 10 millions d'opérations pour une longue durée de vie
• Il fonctionne en toute sécurité à des températures comprises entre -40 °C et +85 °C
• Doté de contacts en alliage d'argent plaqué or pour une fiabilité durable
• Joint étanche au flux pour un soudage sûr
• Durabilité mécanique de 10 millions d'opérations pour une longue durée de vie
• Il fonctionne en toute sécurité à des températures comprises entre -40 °C et +85 °C
• Doté de contacts en alliage d'argent plaqué or pour une fiabilité durable
• Joint étanche au flux pour un soudage sûr
Applications
• Construction automobile
• Production de matériaux
• Assemblage électronique
• Industrie pharmaceutique
• Production de matériaux
• Assemblage électronique
• Industrie pharmaceutique
Ce relais de sécurité fonctionne-t-il rapidement ?
Oui. Ce relais est doté d'une fréquence de commutation de 36 000 opérations par heure et d'un temps de réponse maximal de 20 ms, de sorte qu'il se déclenche presque instantanément.
Normes
KS C CEI 61810-1, EN 50205, EN 61984, UL 508, marquage CE.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Tension d'alimentation | 24V c.c. |
Type de raccordement | Broche CI |
Configurable | Oui |
Conformité | CQC |
Série | G7SA |
Largeur | 13mm |
Profondeur | 24mm |
Longueur | 50mm |
