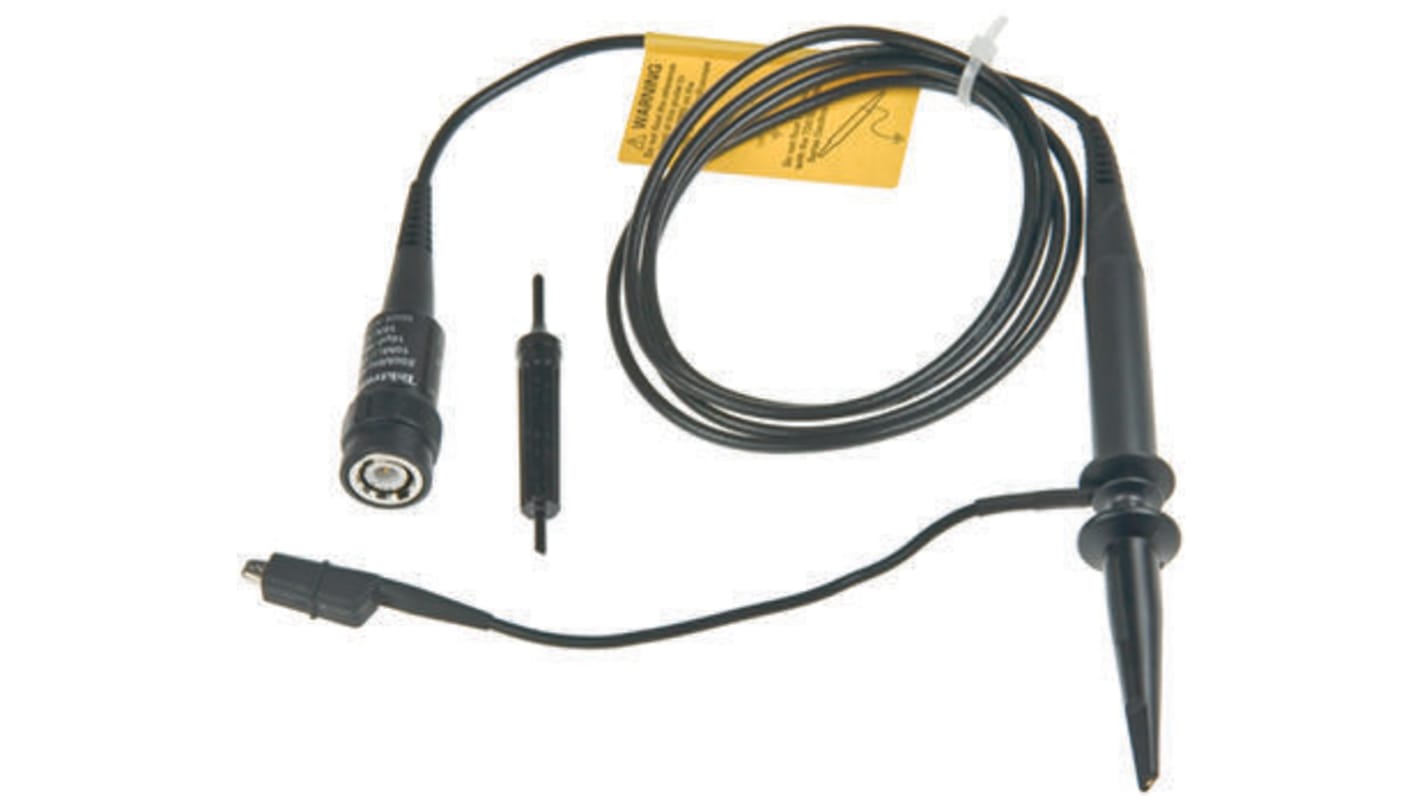

Sonde pour oscilloscope, P2220, bande passante de 200 MHz, 6 MHz, atténuation de 10x, 1x, calibration Etalonné RS

  • Code commande RS 810-4911
  • Référence fabricant P2220
  • Marque Tektronix
Documentation technique
Législation et Conformité
Statut RoHS non applicable
Pays d'origine : US
Détail produit

Accessoires TPS2000

Les accessoires disponibles pour oscilloscopes à stockage numérique Tektronix série TPS2000 incluent : sondes passives P2220 (481-0823) et P5122 (712-1141) ; sondes de courant A621 (851-218) et A622 (851-224) ; ensemble de mesure de puissance et d'analyse TPS2PBND2 (712-1145) ; batterie TPSBAT (481-0867) et chargeur de batterie TPSCHG (481-1290) ; mallette de transport souple AC2100 (481-0845) et mallette de transport rigide HCTEK4321 (613-1510).

P5120 : par 20, sonde haute tension 100 Mhz avec tension de maintien maximale de 600 V.c.a. en valeur efficace CATEGORIE II à la terre. Tension à la pointe de la sonde 1000 V.c.a. en valeur efficace CATEGORIE II à la terre. La tension de maintien totale + la tension de la pointe ne devraient pas dépasser 1000 V au-delà de la masse.
TPS2PWR1 :Module de mesure de la puissance, fournissant une analyse instantanée des formes d'ondes de puissance, une analyse des formes d'ondes et des harmoniques, les pertes de commutation, les angles de phase, les curseurs dv/dt et di/dt
TPS2BND : Comprend 4 sondes P5120 et 1 sonde TPS2PWR1
WSTRO : Logiciel WaveStar, Windows 98/2000/ME/NT 4.0 pour la capture, l'analyse, la documentation et le contrôle des formes d'onde depuis un PC. Permet d'optimiser les mesures de données, l'analyse, la configuration à distance et la création de tableaux de l'oscilloscope.
TPS2BAT : Batterie lithium-ion rechargeable
TPS2CHG : Chargeur rapide
P2220 : Sonde passive commutable 1X/10X 200 MHz de rechange
HCTEK4321 : Une mallette de transport résistante permet de transporter et de protéger les oscilloscopes de série TDS3000, TPS2000, TDS2000, TDS1000 et TDS200. La mallette protège les instruments contre les chocs, les vibrations et l'humidité, elle permet de ranger les accessoires, tels que les sondes, les adaptateurs et les manuels. Comprend une valve d'équilibrage de la pression de l'air, utilisée pendant le transport et des anneaux de sécurité utilisés avec des verrous (verrous non fournis).
Sondes de courant : 600 V.c.a. CATEGORIE III, raccord BNC.
A621 a un courant de crête de 5 Hz à 50 kHz, 2000 A, avec des sorties V/A de 1, 10 et 100 m (Ø conducteur maximum 54 mm)
A622 a un courant continu de crête de 100 kHz, 100 A, avec des sorties V/A de 10 et 100 m (Ø conducteur maximum 11,8 mm)

Note

Caractéristiques techniques
Attribut Valeur
Type de sonde Passive, Tension
Atténuation 1x, 10x
Bande passante 6 MHz, 200 MHz
Numéro de modèle p P2220
Niveau de catégorie de sécurité CAT II
Tension de catégorie de sécurité 150 V, 300 V
Etalonné Etalonné RS
Séries TPS2000
Catégorie de sécurité CAT II 15 V, CAT II 300 V
6 En stock, livraison sous 5 jours
Prix pour la pièce
255,00
HT
306,00
TTC
Unité
Prix par unité
1 +
255,00 €
.
