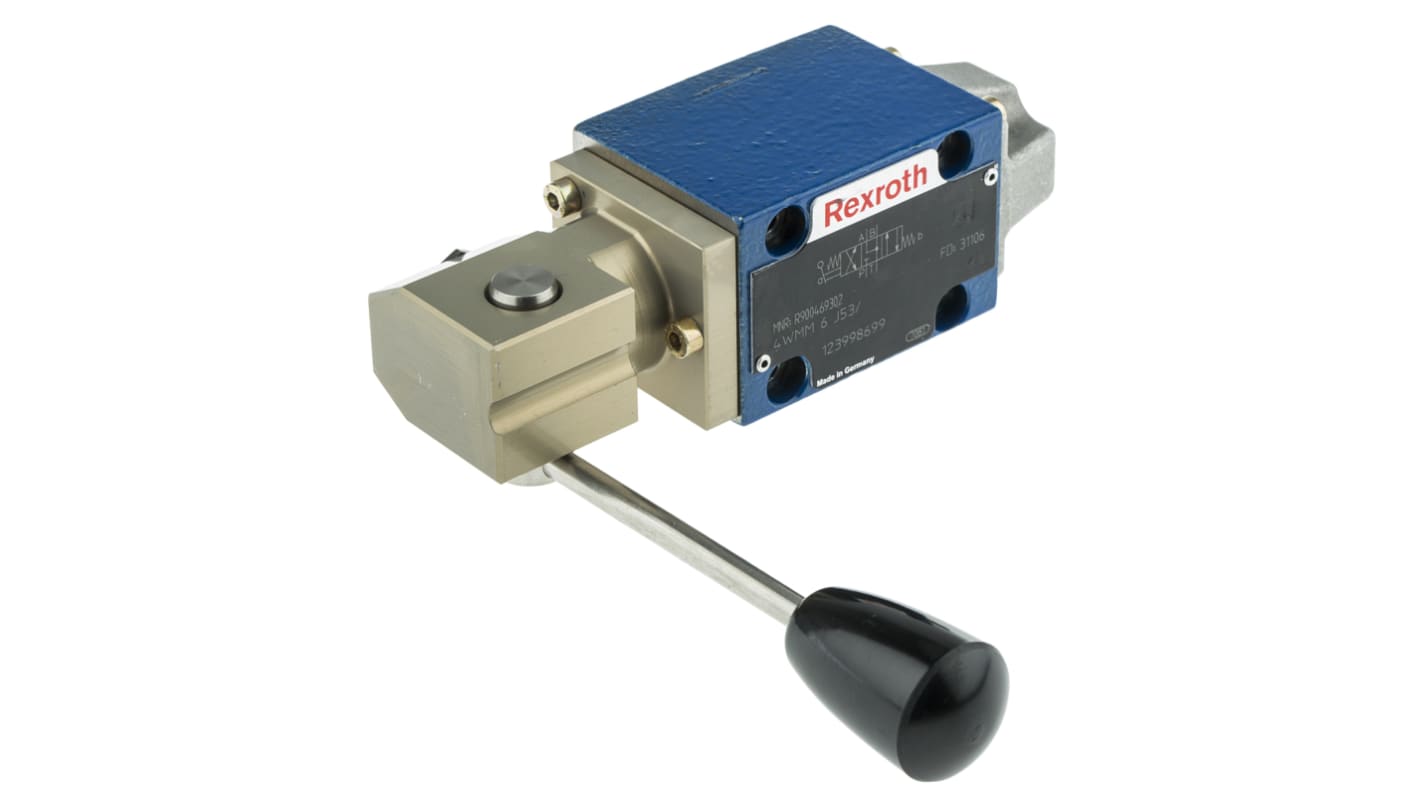

Vanne de commande directionnelle Bosch Rexroth, réf R900469302, CETOP 3, tiroir type J
- Code commande RS:
- 823-825
- Référence fabricant:
- R900469302
- Marque:
- Bosch Rexroth
2 En stock pour livraison sous 2 jour(s)
Uniquement disponible en livraison standard
Ajouté
Prix pour la pièce
728,60 €
HT
874,32 €
TTC
| Unité | Prix par unité |
| 1 + | 728,60 € |
- Code commande RS:
- 823-825
- Référence fabricant:
- R900469302
- Marque:
- Bosch Rexroth
Documentation technique
Législation et Conformité
Statut RoHS non applicable
- Pays d'origine :
- DE
Détail produit
Vannes directionnelles actionnées par levier
Valves à tiroir à commande directionnelle actionnées manuellement.
Le portage est conforme CETOP 3 taille 6 pour montage sur socle
Pression de service maximum 315 bar
Débit maximal 60 l/min
Des options à quatre tiroirs sont disponibles avec, au choix, ressort de rappel ou dispositif à détente
Avec la détente, la vanne est tenue dans la position de la commande sélectionnée, avec ressort de rappel, le tiroir revient à sa position d'origine lorsque le levier d'actionnement est relâché
Les vis de fixation de vanne sont de type M5 (non incluses)
Poids approx. : 1,4 kg
Pression de service maximum 315 bar
Débit maximal 60 l/min
Des options à quatre tiroirs sont disponibles avec, au choix, ressort de rappel ou dispositif à détente
Avec la détente, la vanne est tenue dans la position de la commande sélectionnée, avec ressort de rappel, le tiroir revient à sa position d'origine lorsque le levier d'actionnement est relâché
Les vis de fixation de vanne sont de type M5 (non incluses)
Poids approx. : 1,4 kg
Note
Prendre les précautions nécessaires pour empêcher l'intensification de pression dans les vérins à tige simple.
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Nombre de positions | 3 |
| Nombre d'orifices | 4 voies |
| Montage CETOP | CETOP 3 |
| Série | 5 x |
| Type de direction de soupape | 4 voies / 3 positions |
| Type de tiroir | J |
| Gamme de débit maximum | 60L/min. |
| Pression de fonctionnement maximum | 160 (port T) bar, 315 (port A / B / P) bar |
| Température de fonctionnement maximum | +80°C |
| Température de fonctionnement minimum | -30°C |
| Levier de fonctionnement | Retour ressort |
| Type d'actionnement | Levier |
