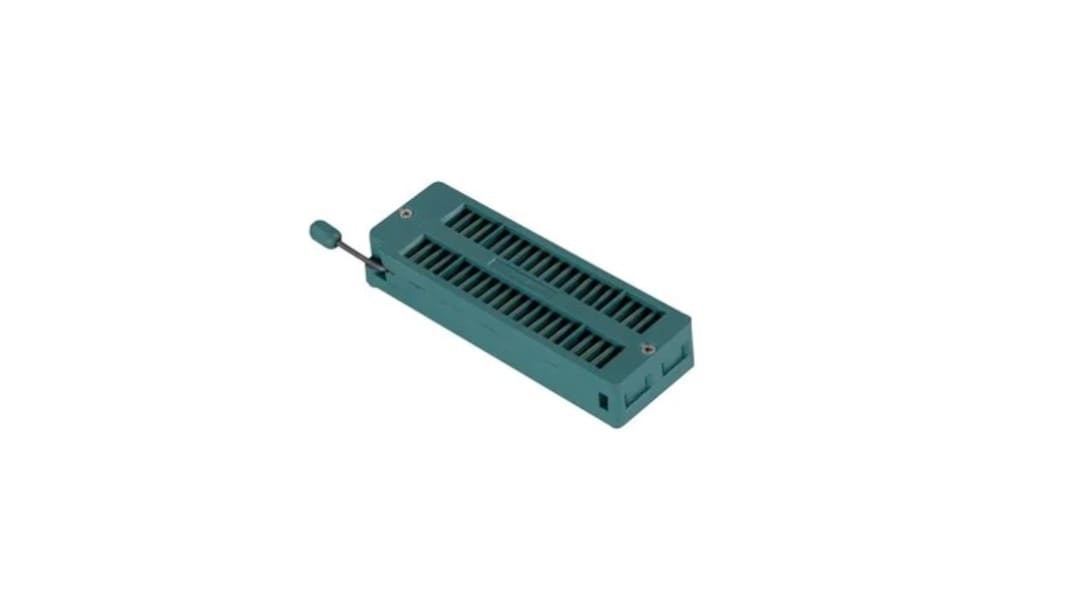

Prises femelles ZIF DIP universelles 2,54 mm série Textool de 3M
Les prises femelles ZIF DIP universelles 2,54 mm série Textool™ sont dotées d'un mécanisme à force d'insertion nulle actionné par levier permettant de réduire les dommages des câbles des dispositifs. Ces prises femelles DIP universelles Textool fournissent une interface de test et de déverminage pour les ensembles doubles en ligne avec un espace entre broches de 2,54 mm. Elles offrent une zone de contact extra large pour l'insertion de broches DIP avec une distance entre les rangées de 7,62 à 15,24 mm. Le point de contact de prise femelle de ces supports DIP universels Textool est de 2,29 mm sous la surface supérieure de la prise.
Durabilité : 20 000 actionnements (à 24 °C)
Plage de températures : -55 à +150 °C.
Plage de températures : -55 à +150 °C.
Fiche femelle DIP CI ZIF de la marque 3M, intensité nominale 1 A, matériau du boîtier de l'alimentation - série Textool - 228-1371-00-0602J
Pour les tests électriques et les applications de prototypage, utilisez cette fiche femelle DIP de la marque 3M. Il vous permet de programmer et de graver plusieurs CI (circuits intégrés) pour détecter rapidement les défaillances. La force d'insertion nulle permet de réduire le risque d'endommager les broches du CI et éliminer le besoin de souder en permanence un circuit à votre circuit imprimé. Pour plus de sécurité pendant l'utilisation, son boîtier en polysulfone renforcé de fibre de verre fournit une isolation qui vous protège contre les chocs électriques.
Large plage de température de fonctionnement de -55 °C à +125 °C pour une utilisation dans des environnements exigeants
Ignifuge pour minimiser la possibilité qu'elle alimente un incendie
Les contacts en cuivre-béryllium résistent aux températures de test élevées tout en conduisant efficacement l'électricité
Ignifuge pour minimiser la possibilité qu'elle alimente un incendie
Les contacts en cuivre-béryllium résistent aux températures de test élevées tout en conduisant efficacement l'électricité
Applications
Automatisation industrielle
Fabrication de produits électroniques
Amateurs
Fabrication de produits électroniques
Amateurs
Comment monter cette fiche DIP ?
Cette fiche femelle DIP est conçue pour le montage traversant sur un circuit imprimé.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Nombre de contacts | 28 |
Type de montage | Traversant |
Pas | 2.54mm |
Largeur de rangée | 11.43mm |
Type de châssis | Châssis fermé |
Type de raccordement | A souder |
Placage du contact | Or sur nickel |
Courant | 1A |
Orientation | Vertical |
Longueur | 62.6mm |
Largeur | 11.6mm |
Profondeur | 22.9mm |
Dimensions | 62.6 x 11.6 x 22.9mm |
Tension | 1 kV |
Matériau du boîtier | PSU |
Matériau du contact | Cuivre Béryllium |
Température de fonctionnement minimale | -55°C |
Température de fonctionnement maximale | +125°C |
