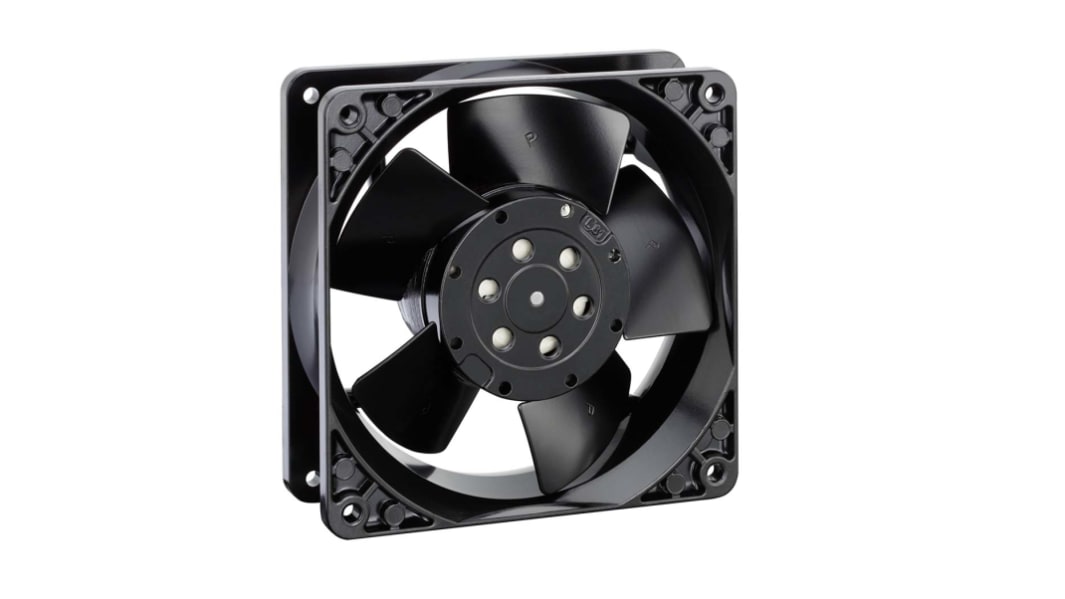

Ventilateur axial ebm-papst 230 V ac, 160m³/h, 119 x 119 x 38mm, 19W

  • Code commande RS 211-9314
  • Référence fabricant 4650Z-876
  • Marque ebm-papst
Documentation technique
Législation et Conformité
Déclaration de conformité RoHS
Pays d'origine : HU
Détail produit

Ventilateurs axiaux c.a. compacts série 4000 Z ebm-papst

Qu'est-ce qu'un ventilateur axial c.a. ?

Conçus pour créer un débit d'air élevé et à pression moyenne, les ventilateurs axiaux c.a. sont utilisés lorsque la tension c.c. n'est pas disponible. Les ventilateurs axiaux sont dotés d'un rotor entouré de lames fonctionnant comme une hélice. Le moteur du ventilateur est intégré dans le moyeu du rotor pour fournir une unité de ventilateur compacte. Le rotor aspire l'air de façon axiale parallèle à l'arbre du moteur rotatif et force l'air vers le dehors dans la même direction. Le ventilateur axial est entouré d'un boîtier à collerette avec des orifices de fixation pour un montage à l'intérieur de l'équipement.

Moteur à rotor externe

Contrairement aux moteurs à rotor interne traditionnels où l'arbre rotatif est entouré par les bobines électromagnétiques, les ventilateurs d'ebm-papst sont dotés d'un moteur à rotor externe. Dans un moteur à rotor externe, les bobines magnétiques sont enfermées dans un boîtier en rotation. L'avantage de cette conception est que les moteurs à rotor externe sont de taille plus compacte, fonctionnent de manière plus efficace et sont moins sensibles à la surchauffe que les moteurs à rotor interne

Conception par des experts

Les rotors de ventilateur et le boîtier de la forme intérieure des ventilateurs axiaux c.a. compacts d'ebm-papst sont conçus par des experts à l'aide de logiciels informatiques de pointe. Les lames sont de conception aérodynamique et équilibrées dynamiquement sur deux plans pour des performances optimales. La sortie d'air et les performances du moteur sont adaptées avec précision à la taille du ventilateur, ce qui entraîne un faible bruit, y compris à haute pression.

Caractéristiques et avantages clés de la série ebm-papst 4000 Z

• Moteur de ventilateur intégré dans le moyeu du rotor pour former une unité de ventilateur compacte
• Evacuation de l'air sur entretoises
• Moteur à bague de déphasage à rotor externe
• Design compact de 119 x 119 mm avec petite profondeur d'installation de 38 mm
• Conception experte pour un rendement et des performances maximales
• Lames aérodynamiques pour un faible niveau de bruit et une efficacité accrue
• Choix de types de paliers, y compris de paliers lisses PAPST Sintec pour un bruit et une sensibilité aux chocs faibles
• Boîtiers à collerette avec orifices de fixation pour l'installation dans l'équipement
• Boîtier en alliage moulé pour une construction robuste
• Indice de protection IP20
• Protection contre la surcharge par protection par impédance
• Longue durée de vie

Caractéristiques du boîtier

Les boîtiers de ces ventilateurs axiaux c.a. compacts sont dotés d'une broche de mise à la terre avec 8 vis autotaraudeuses M4

Comment connecter le ventilateur ?

Ces ventilateurs axiaux série 4000 Z sont dotés de 2 cosses plates de 2,8 x 0,5 mm. (Les codes commande 211-9314 et 211-9320 sont dotés de 2 cosses plates de 2,8 x 0,8 mm). Pour connecter le ventilateur, vous devez acheter un câble avec un connecteur d'accouplement (voir les codes commande 118-3077, 826-1329, 118-3156 ou 118-3099 pour les fiches de 0,5 mm et les codes commande 507-450 et 502-708 pour les fiches de 0,8 mm) Le code commande 813-3375 est fourni avec un câble de 310 mm

Quels sont les accessoires disponibles ?

• Protège-doigts : les protège-doigts pour ces ventilateurs peuvent être achetés séparément (voir les codes commande 101-8096, 512-581, 826-1357, 826-1354 et 826-1363).
• Protection de ventilateur à filtre : code commande 482-207 et 482-140
• Sangle de montage de filtre de ventilateur : code commande 826-1398
• Clip de vis de montage : code commande 482-203

Kits de ventilateur

Les kits de ventilateurs de la série 4000 sont composés soit d'un ventilateur, d'un câble et d'une grille de protection, soit d'un ventilateur, d'un câble et d'un filtre. Voir principalement les codes commande 797-2258 et 797-2230

Versions économes en énergie

Les ventilateurs axiaux de la série ACi 4400 sont les versions économes en énergie de la série 4000 N. Ces ventilateurs utilisent des moteurs dotés de la technologie GreenTech EC offrant des performances améliorées avec une fraction de la consommation d'énergie des moteurs traditionnels. Pour les embouts, voir généralement les codes commande 740-6385 et 912-6123

Applications

Ces ventilateurs axiaux c.a. compacts sont conçus pour l'échange d'air chaud ou froid dans une large gamme de dispositifs et systèmes. Les applications sont les suivantes :

• Restauration
• Appareils électroménagers
• Boîtiers
• Ventilateurs, moteurs et pompes
• Chauffage et ventilation
• Entraînements industriels
• Instruments
• Eclairage
• Machines et applications industrielles
• Médical
• Alimentations
• Impression
• Télécommunications
• Systèmes UV

Ventilateurs axiaux EC ebm-papst

Le ventilateur axial EBM-papst série 4000N est doté d'une vitesse de moteur de 260 tr/min. Il est doté d'une tension d'alimentation nominale de 230 V c.a. et de dimensions de 119 mm x 119 mm x 38 mm. Il offre une durée de vie étendue du roulement à manchon pour garantir une utilisation sans défaut pendant une période significative (37 500 heures à 40 °C). Cela garantit que les ventilateurs c.a. EBM-papst fournissent une solution de refroidissement flexible et fiable pour les applications qui nécessitent un ventilateur axial pour être montés dans n'importe quelle position axiale. Ce ventilateur est doté d'une consommation nominale de 19 W.Qu'est-ce qu'un ventilateur axial c.a. ?Conçus pour créer un débit d'air élevé et à pression moyenne, les ventilateurs axiaux c.a. sont utilisés lorsque la tension c.c. n'est pas disponible. Ce ventilateur axial est doté d'un rotor entouré de lames, qui fonctionne de manière similaire à une hélice. Le moteur du ventilateur est intégré dans le moyeu du rotor pour fournir une unité de ventilateur compacte. Le rotor aspire l'air de façon axiale parallèle à l'arbre du moteur rotatif et force l'air vers le dehors dans la même direction. Le ventilateur axial est entouré d'un boîtier à collerette avec des orifices de fixation pour un montage à l'intérieur de l'équipement.Moteur à rotor externeContrairement aux moteurs à rotor interne traditionnels où l'arbre rotatif est entouré par les bobines électromagnétiques, les ventilateurs d'ebm-papst sont dotés d'un moteur à rotor externe. Dans un moteur à rotor externe, les bobines magnétiques sont enfermées dans un boîtier en rotation. L'avantage de cette conception est que les moteurs à rotor externe sont de taille plus compacte, fonctionnent de manière plus efficace et sont moins sensibles à la surchauffe que les moteurs à rotor interneConception par des expertsLes rotors de ventilateur et le boîtier de la forme intérieure des ventilateurs axiaux c.a. compacts d'ebm-papst sont conçus par des experts à l'aide de logiciels informatiques de pointe. Les lames sont de conception aérodynamique et équilibrées dynamiquement sur deux plans pour des performances optimales. La sortie d'air et les performances du moteur sont adaptées avec précision à la taille du ventilateur, ce qui entraîne un faible bruit, y comprisCaractéristiques du boîtierLes boîtiers de ces ventilateurs axiaux c.a. compacts sont dotés de goujons de mise à la terre avec filetages M4 et UNCComment connecter le ventilateur ?Ces ventilateurs axiaux série 4000 N sont dotés de 2 cosses plates de 2,8 x 0,5mm. Pour connecter ce ventilateur, vous devez acheter un câble avec un connecteur femelle d'accouplement (voir les codes commande 118-3077, 826-1329, 118-3156 et 118-3099)Quels sont les accessoires disponibles ? Protège-doigts : les protège-doigts pour ces ventilateurs peuvent être achetés séparément (voir les codes commande 101-8096, 512-581, 826-1357, 826-1354 et 826-1363). Protection de ventilateur de filtre : codes commande 482-207 et 482-140 Sangle de montage de filtre de ventilateur : code commande 826-1398 Clip de vis de montage : code commande 482-203Kits de ventilateurLes kits de ventilateurs de la série 4000 N sont composés soit d'un ventilateur, d'un câble et d'une grille de protection, soit d'un ventilateur, d'un câble et d'un filtre. Voir les codes commande 797-2258 et 797-2230 typiquementVersions économes en énergieLes ventilateurs axiaux de la série ACi 4400 sont les versions économes en énergie de la série 4000 N. Ces ventilateurs utilisent des moteurs dotés de la technologie GreenTech EC offrant des performances améliorées avec une fraction de la consommation d'énergie des moteurs traditionnels. Voir typiquement les codes commande 740-6385 et 912-6123

Caractéristiques et avantages

Performances de 80 m3/h à un maximum de 180 m__LW_AT__3/h, en fonction de la variante Moteur de ventilateur intégré dans le moyeu du rotor pour former une unité de ventilateur compacte Admission d'air via des entretoises Moteur à bague de déphasage avec rotor externe Design compact de 80 x 119mm avec petite profondeur d'installation de 38mm Conception experte pour un rendement et des performances maximaux Lames aérodynamiques pour un faible niveau sonore et une efficacité accrue Choix de types de paliers, y compris de paliers lisses PAPST Sintec pour un bruit et une sensibilité aux chocs faibles Boîtiers à collerette avec orifices de fixation pour l'installation dans l'équipementBoîtier en alliage moulé pour une construction robuste Protection par impédance contre les surcharges Longue durée de vie

Applications

Restauration Appareils électroménagers Boîtiers Ventilateurs, moteurs et pompes Chauffage et ventilation Entraînements industriels Instruments Eclairage Machines Applications industrielles Médical Alimentations Impression Télécommunications Systèmes UV Indice de protection IP20

Certifications

Certifié UL CSA VDE

Homologations

UL ; CSA ; VDE

Caractéristiques techniques
Attribut Valeur
Dimensions 119 x 119 x 38mm
Tension d'alimentation 230 V ac
Fonctionnement V c.c. ou V c.a. C.a.
Hauteur 119mm
Puissance consommée 19W
Largeur 119mm
Profondeur 38mm
Courant maximum 83mA
Débit d'air 160m³/h
Niveau sonore 40dB
Vitesse du ventilateur 2650tr/min
Type de roulements Manchon
