Embases de circuit imprimé renforcées à quatre parois bas profil 2,54 x 2,54 mm 3M série 2500
Les embases de circuit imprimé renforcées à quatre parois 2,54 x 2,54 mm de la série 2500 de 3M avec une conception compacte et bas profil sont disponibles en configurations CMS, montage traversant, montage sur CI droit et à angle droit.
Ces embases de circuit imprimé 2,54 mm série 2500 disposent d’une polarisation de l’emplacement central pour permettre une insertion précise, et d’une double polarisation de fente qui rend le connecteur compatible avec d’autres conceptions de polarisation. Des versions de ces connecteurs à embase pour circuit imprimé série 2500 sont disponibles avec boîtier noir PCT haute température (260 °C) (références avec préfixe « N »), adapté à des opérations de soudure sans plomb. Les embases pour circuit imprimé à montage traversant avec boîtiers haute température conviennent à la soudure par refusion utilisant la technologie de « pâte à braser dans l’orifice ».

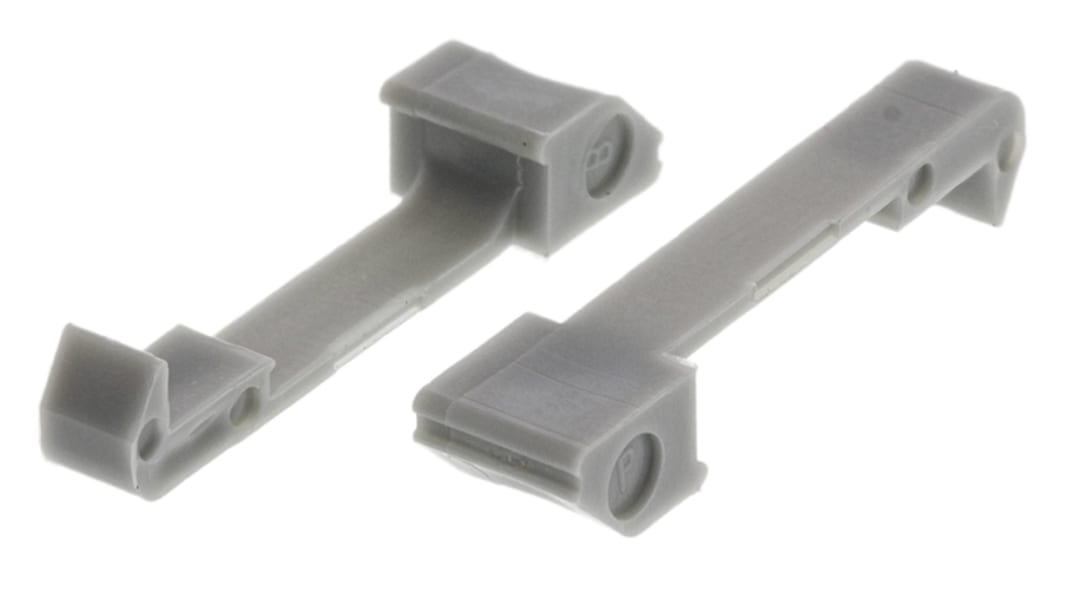

Les références (N)25xx-xx02 sont à utiliser avec une épaisseur de CI de 1,57 mm Les références (N)25xx-xx03 sont à utiliser avec une épaisseur de CI de 2,39 à 3,18 mm Un loquet est disponible pour une utilisation avec ces embases, voir code commande 192-7782 • Les clips de retenue de fiche femelle sont également disponibles pour ces embases de circuit imprimé renforcées, voir le code commande 323-8220 typiquement
Caractéristiques et avantages
• Design compact, bas profil • La polarisation de la fente centrale empêche les erreurs d'insertion et réduit le temps d'insertion • La polarisation à double fente signifie une plus grande compatibilité avec les conceptions de polarisation concurrentes (pas 6, 8 ou 10 pos.) Clip de retenue en option pour le verrouillage des prises femelles en place et l'augmentation de la fiabilité de connexion dans les environnements à vibrations
Applications
Les embases de circuit imprimé sont utilisées pour connecter deux cartes de circuit imprimé ensemble. Cela le rend extrêmement efficace en n'ayant pas à souder la carte ensemble ou à la câbler et vous permet de gagner du temps. Il est également très facile de retirer la deuxième carte en cas de défaillance.
Pourquoi choisir 3M ?
Les 3M sont un nom fiable dans l'informatique et la connexion électronique. Combiné à RS Components, l'excellent service client, 3M fournit une gamme de solutions de connectivité spécialisées pour une grande variété d'industries et d'applications.
