ZF, 614-1237

Ce kit de développement de microrupteur compact V4 est conçu pour offrir le maximum de souplesse, afin de permettre aux concepteurs d'assembler, de tester et d'identifier facilement la meilleure combinaison microrupteur et actionneur pour leur application, avant de commander des volumes plus importants. Le kit contient 36 microrupteurs, 18 de chaque gamme Cherry's DB et DC, avec 36 actionneurs en vrac, de 9 types différents (voir le contenu du kit). Cela permet de créer plus de 250 combinaisons actionneur/commutateur en spécifiant la plus adaptée à chaque cas. Par ailleurs, 9 leviers différents peuvent être commandés séparément par lot de 10.

Série DC avec actionneur étanche conforme à IP67
Corps du commutateur de série DB/DC inclus avec raccordements de montage sur CI, soudure et connexion rapide (2,8 x 0,5 mm)
Valeur nominale de contact de chaque commutateur indiquée par la couleur des actionneurs.
Série DB/DC 1. Actionneur blanc 6 A, 2. Actionneur noir 10 A, 3. Actionneur vert 100 mA
Valeur nominale de tension de contact : 250 V c.a.
Matériau du boîtier PET/PBT (UL 94V-0)
Matériau de l'actionneur PBT (UL 94V-0) T120 POM (UL 94H-B) T85
Températures d'utilisation maximales 120 °C UL 94V-0
Contacts en argent-nickel.
La plupart des combinaisons assemblées sont également disponibles sous des codes commande séparés (voir gammes DB et DC) (159-4663), etc.

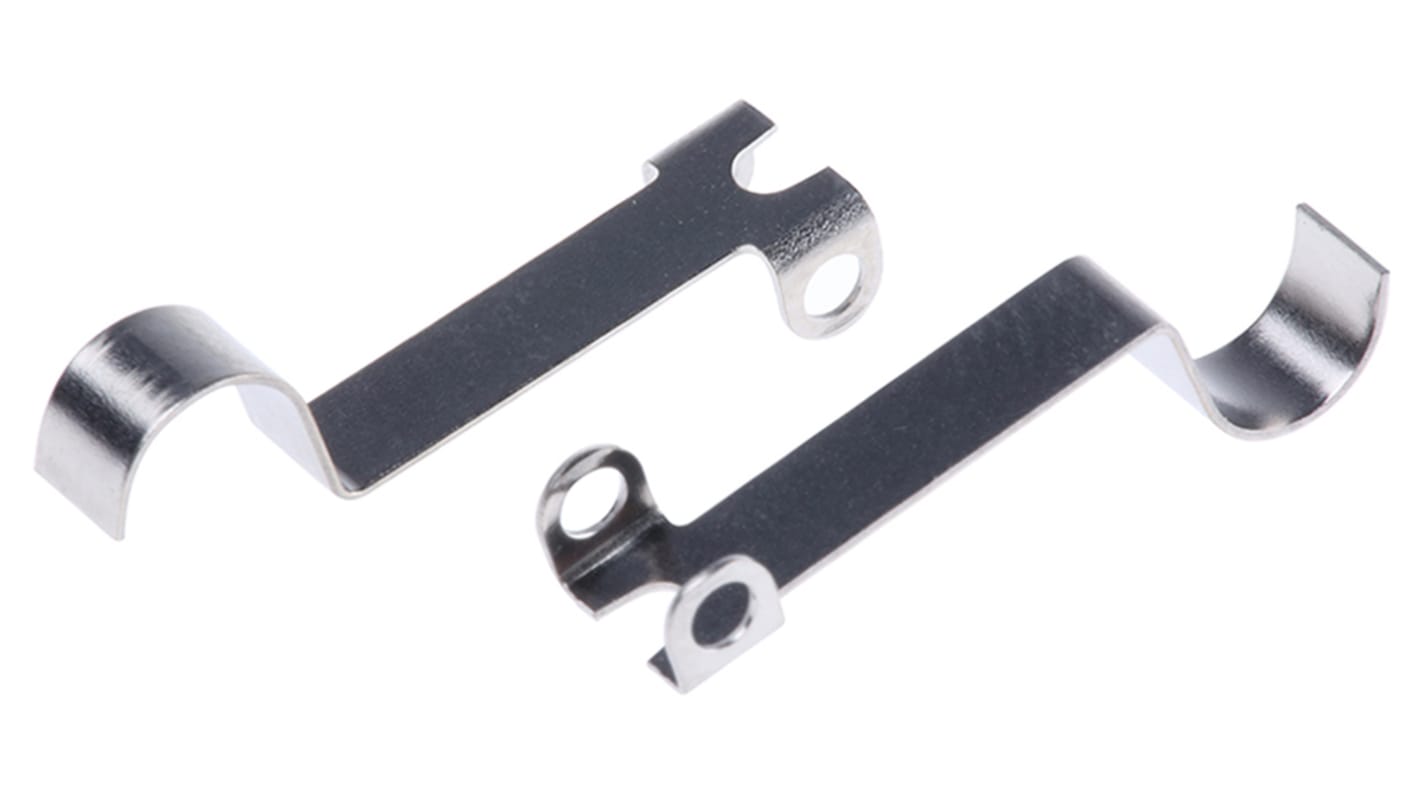

Les leviers d'actionneur peuvent être commandés séparément pour compléter ceux du kit qui ont été utilisés, ou pour être associés aux microrupteurs à bouton DB/DC, qui sont également disponibles séparément (p. ex. 159-4584).
