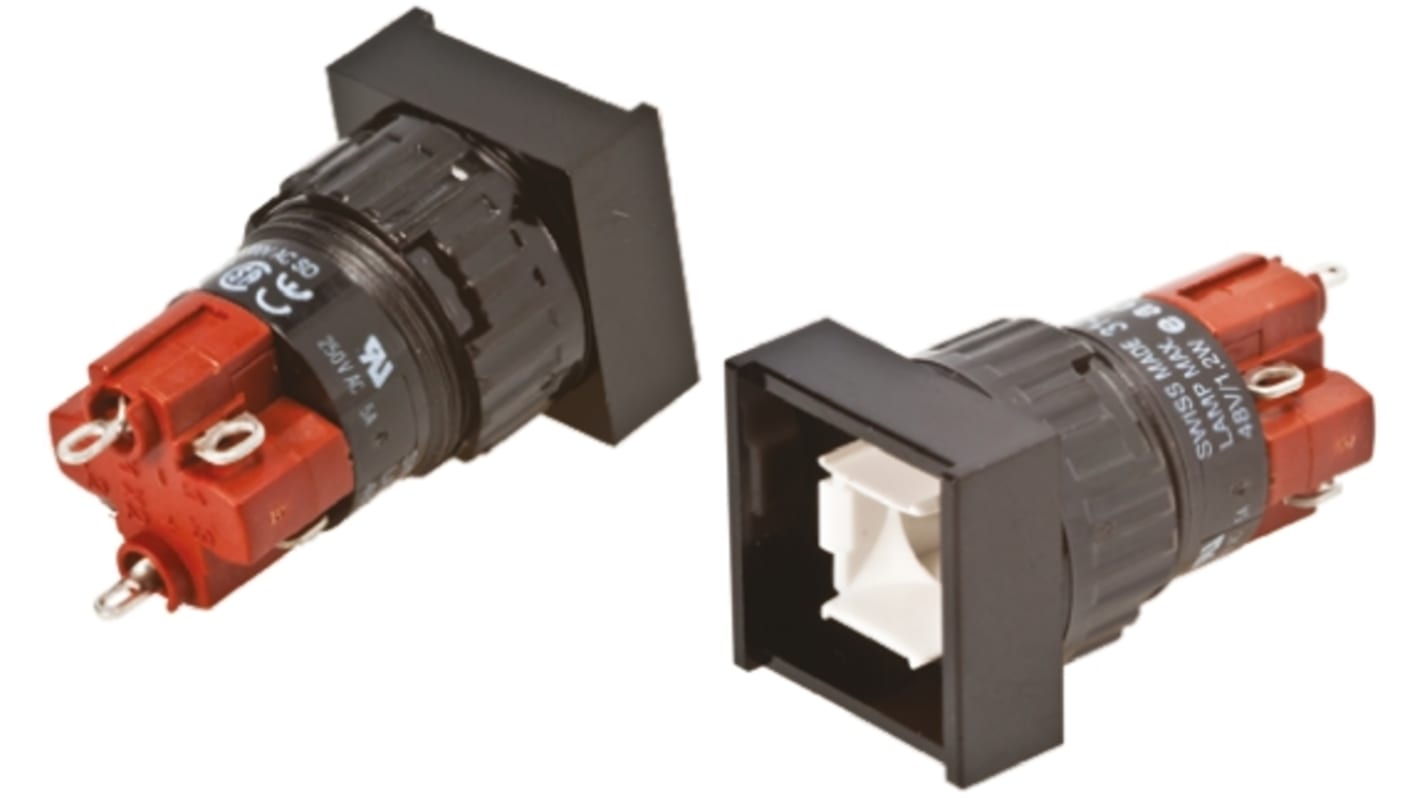

Commutateur à bouton-poussoir lumineux à utiliser avec Série 31

La série EAO 31 d'interrupteurs à bouton-poussoir lumineux est adaptée pour l'utilisation dans de nombreuses applications d'interface homme-machine (HMI) à montage sur panneau, y compris le contrôle de process, la création de panneaux, les machines et l'instrumentation. Les interrupteurs à bouton-poussoir lumineux sont disponibles dans un choix de cadres ronds (Ø 18 mm), carrés (18 x 18 mm) ou rectangulaires (18 x 24 mm) avec éléments de commutation à action rapide ou de bas niveau et actions de commutation momentanée ou maintenue.
L'élément de commutation à action rapide est un système d'action rapide autonettoyant, à double rupture avec des bornes à souder, tandis que l'élément de commutation bas niveau est conçu pour la commutation de charges de faible consommation dans des circuits électroniques de 10 μA à 100 μV jusqu'à 100 mA à 42 V c.a./c.c. Raccordement via borne universelle pour la soudure directe ou le montage sur CI.
Eclairage pour la série d'interrupteurs à bouton-poussoir EAO 31 via ampoule à filament Midget Groove T1 ou LED avec tension entre 6 et 48 V. Pour les tensions d'alimentation supérieures à 48 V, une résistance série externe est nécessaire.
Tous les interrupteurs à bouton-poussoir série EAO 31 lumineux exigent une découpe de panneau de 16 mm et sont adaptés pour des panneaux entre 1,5 et 6 mm d'épaisseur. Longue durée de vie, temps de rebond court et résistance de contact stable.

Plusieurs configurations disponibles dont des éléments bas niveau ou d'action rapide, des actions de commutation momentanée ou maintenue et des contacts normalement fermés ou normalement ouverts
Format de bouton bombé
Matériau du boîtier de l'interrupteur et de l'actionneur auto-extinguible
Conforme à la classe II
Rigidité diélectrique de 2 500 V c.a. 50 Hz pendant 1 minute entre toutes les bornes et la masse, conformément à CEI 60512-2-11

Pour créer un commutateur lumineux complet vous avez besoin du commutateur, d'une lentille et d'une ampoule à filament ou LED.
Pour la série EAO 31 d'indicateurs, voir code commande type 248-5368.
Pour la série EAO 31 de lentilles, voir codes commande types 749-2611, 248-5425 ou 248-5374.
Pour la mallette à outils série EAO 31, voir code commande 248-5481.
Pour une ampoule à filament adaptée, voir code commande type 655-9211.
Pour une LED blanche adaptée, voir code commande type 225-997.

EN 61058
