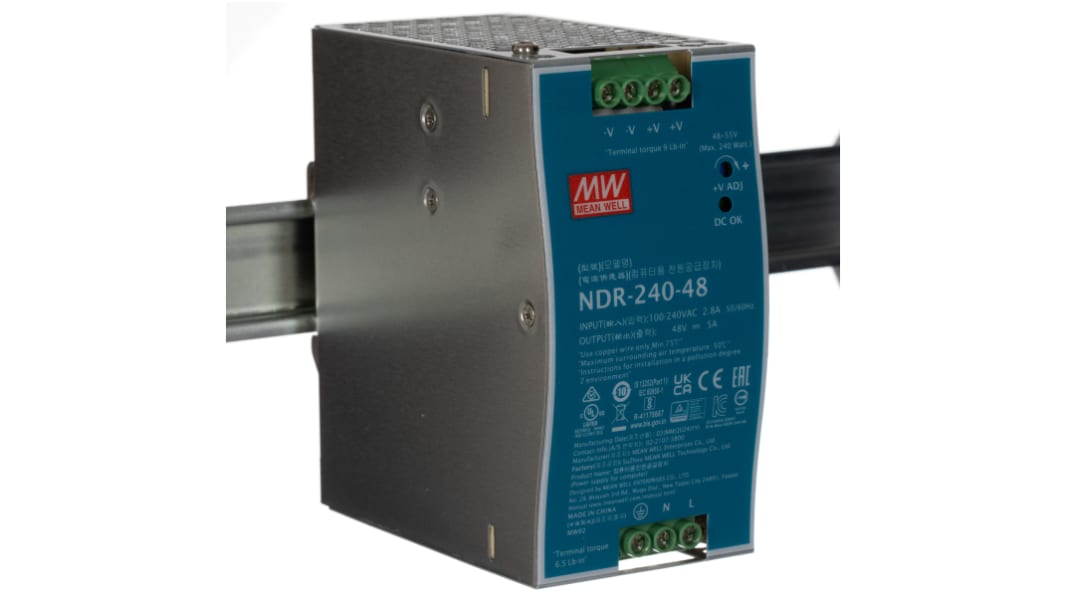

Alimentation pour rail DIN MEAN WELL, série NDR, 48V c.c.out 5A, 240W

Code commande RS:: 122-2229
Numéro d'article Distrelec:: 300-44-174
Référence fabricant:: NDR-240-48
Marque:: MEAN WELL

Alimentation pour rail DIN MEAN WELL, série NDR, 48V c.c.out 5A, 240W

Prix la pièce**

171,79 €

206,15 €

13 pour livraison dès le lendemain (stock France)*

81 Sous 3 jour(s) (stock Europe)

* Les dates de livraison peuvent varier selon la quantité choisie et l'adresse de livraison.

FRAIS de livraison offerts pour toute commande de plus de 50,00 €

Unité	Prix par unité
1 +	171,79 €

**Prix donné à titre indicatif

Code commande RS:: 122-2229
Numéro d'article Distrelec:: 300-44-174
Référence fabricant:: NDR-240-48
Marque:: MEAN WELL

NDR-240 Series specification sheet

S’identifier pour télécharger les modèles CAO 3D

Bloc d'alimentation industriel à montage sur rail DIN à sortie simple de la gamme MDR de Mean Well

Économique et mince, la gamme de blocs d'alimentation NDR (PSU) peut être installée sur rails de montage TS-35/7.5 ou TS-35/15 et a été conçue pour permettre un gain de place dans les armoires. Toute la série est conforme à la norme EN61000-3-2 et a été conçue avec un boîtier métallique améliorant la puissance dissipée de l'alimentation.
Toute la série peut fonctionner entre -20 et 60 °C sous convection d'air.

Caractéristiques et avantages

• Entrée c.a. universelle/plage complète
• Protections : court-circuit/surcharge/surtension/surchauffe
• Peut être installée sur un rail DIN TS-35/7.5 ou 15
• Refroidissement par convection d'air frais
• Certifiée UL 508 (équipement de commande industriel)
• Niveau d'immunité industriel EN61000-6-2 (EN50082-2)
• Essai de déverminage à pleine charge 100 %
• 3 ans de garantie
• Fonction PFC active intégrée (NDR-240 et NDR-480)

Informations sur les applications du produit

L'alimentation de la série NDR de Mean Well est idéale pour une utilisation dans les systèmes de contrôle industriel, l'équipement de fabrication de semi-conducteurs, l'automatisation en usine et les appareils électromécaniques.

Pourquoi utiliser un bloc d'alimentation à montage sur rail DIN ?

La flexibilité des systèmes de montage sur rail DIN permet une installation plus rapide et les dispositifs peuvent s'enclencher en toute simplicité sur les rails métalliques. Les alimentations peuvent être aisément organisées sur les rails DIN dans des boîtiers à paroi fermée ou dans des zones à espace limité. Les dispositifs similaires peuvent être montés les uns à côté des autres pour réduire la quantité de câblage nécessaire. La plupart des alimentations sont refroidies par convection. Aussi, aucun ventilateur de refroidissement n'est nécessaire.
Les blocs d'alimentation c.a./c.c. montés sur rail DIN sont largement utilisés dans la plupart des applications d'automatisation, d'instrumentation et industrielles. Ils sont utilisés pour alimenter un large éventail de dispositifs à alimentation c.c., notamment les capteurs, moteurs, actionneurs, solénoïdes, relais et bien d'autres.

Points à prendre en compte lors de l'achat d'un bloc d'alimentation monté sur un rail DIN

Taille de rail DIN : il existe trois types communs de rails DIN. Omega, section G et section C. La plupart ont une profondeur de 7,5 mm ou de 15 mm. Il est conseillé de vérifier que l'alimentation est compatible avec le montage sur rail DIN.

Types de protection : il est important de choisir un bloc d'alimentation protégée contre les courts-circuits, les surcharges, les surchauffes ou les surtensions. Certaines alimentations offrent également un mode hiccup qui permet à l'alimentation externe de reprendre le fonctionnement une fois le défaut effacé.

Tension ou courant de sortie réglable ou fixe : dans les systèmes de test, il est souvent pratique d'avoir une tension c.c. réglable. Cependant, dans d'autres applications, une alimentation c.c. fixe peut être essentielle.

Câblage : les lignes d'entrée/de sortie vers et depuis l'alimentation doivent être aussi courtes que possible avec une grande section transversale pour contribuer à la réduction du bruit et de la chaleur.

Rendement : choisissez une alimentation offrant un rendement supérieur à 89 % pour minimiser la quantité de dissipation de puissance, notamment si le système repose sur un refroidissement par convection.

Plage de tension d'entrée : si l'alimentation à montage sur rail DIN que vous achetez doit être utilisée en Europe et en Amérique du Nord, ainsi qu'au Royaume-Uni, une plage d'entrée c.a. universelle de 80 V c.a. à 264 V c.a. est nécessaire.

Normes : si l'alimentation doit être utilisée aux Etats-Unis pour le contrôle de moteurs électriques, elle doit être conforme à la norme UL508, norme de sécurité pour l'équipement de commande industriel.

Attribut	Valeur
Série	NDR
Type	A découpage
Phase électrique	1
Nombre de sorties	1
Tension d'entrée c.a. ou c.c.	c.a.
Tension d'entrée	90 → 264V c.a.
Tension de sortie c.a. ou c.c.	c.c.
Tension de sortie	48V c.c.
Courant de sortie	5A
Puissance	240W
Dimensions	125.2 x 63 x 113.5mm
Profondeur	114mm
Largeur	63mm
Hauteur	125mm
MTBF	230.2kh
Ondulation et bruit	150mV Pk-Pk
Température maximale	+70°C
Conformité	Conforme à la directive RoHS, TUV EN 60950-1, UL 508
Plage de réglage de la tension de sortie	48 → 55V
Type de montage	Montage rail DIN
Température minimale	-20°C
Régulation de charge	±1%
Fonctions spéciales	Protection contre les surtensions et les courts-circuits
