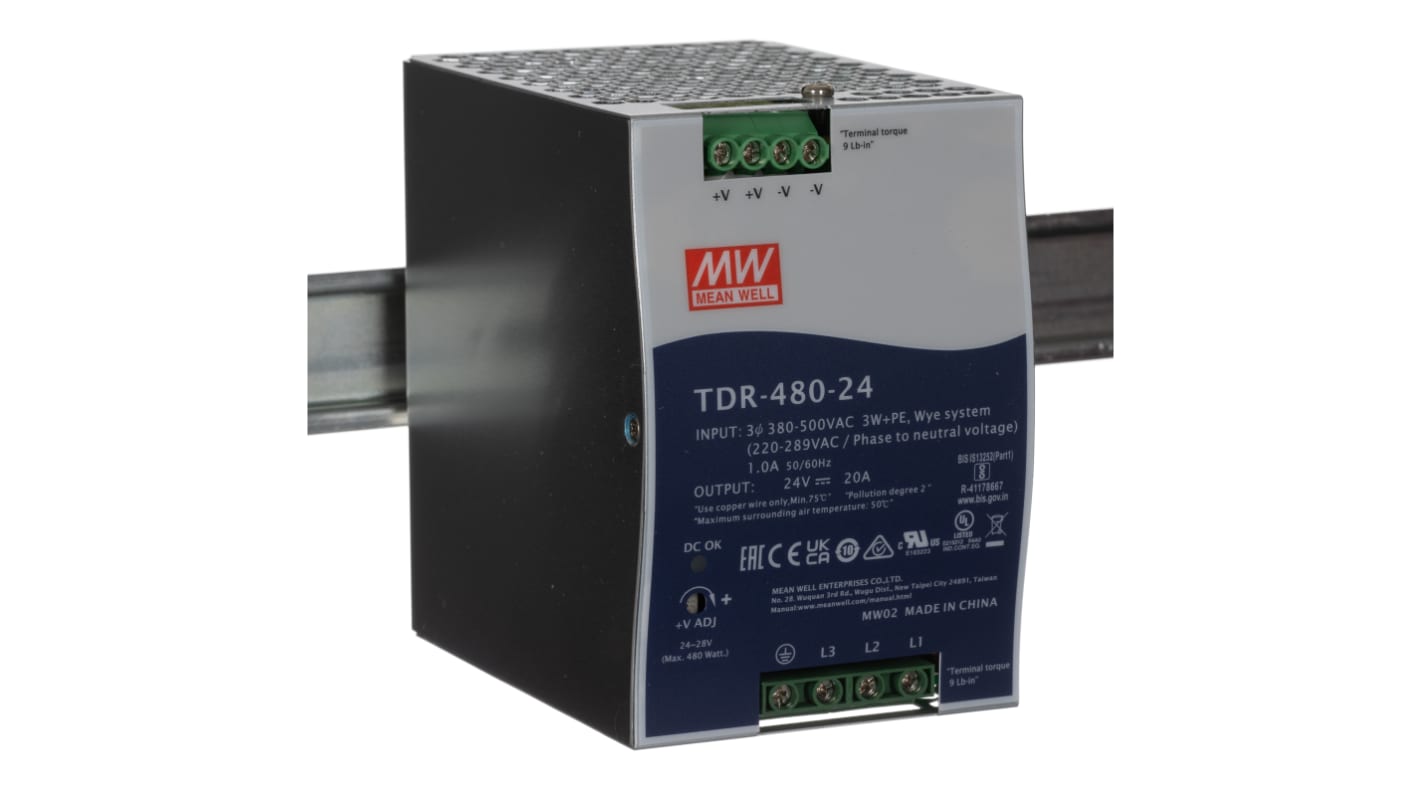

Alimentation pour rail DIN, série TDR Mode de commutation MEAN WELL 780 V c.c., 550V c.a. c.a./c.c. 24V c.c. CC 480 W

Code commande RS:: 145-7857
Numéro d'article Distrelec:: 301-57-015
Référence fabricant:: TDR-480-24
Marque:: MEAN WELL

Alimentation pour rail DIN, série TDR Mode de commutation MEAN WELL 780 V c.c., 550V c.a. c.a./c.c. 24V c.c. CC 480 W

Prix dégressifs sur quantité

Sous-total (1 unité)*

193,64 €

232,37 €

Frais de traitement offerts pour les commandes supérieures à 50,00 €

En stock

6 unité(s) prête(s) à être expédiée(s)
Plus 35 unité(s) prête(s) à être expédiée(s) d'un autre centre de distribution

Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails

Unité	Prix par unité
1 - 4	193,64 €
5 - 9	187,84 €
10 +	182,03 €

*Prix donné à titre indicatif

Code commande RS:: 145-7857
Numéro d'article Distrelec:: 301-57-015
Référence fabricant:: TDR-480-24
Marque:: MEAN WELL

Caractéristiques techniques

Documentation technique

Législation et Conformité

Détail produit

Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.

Sélectionner tout	Attribut	Valeur
	Marque	MEAN WELL
	Série	TDR
	Type de produit	Alimentation pour rail DIN
	Sous type	Mode de commutation
	Tension de sortie maximale	24V c.c.
	Phase électrique	3
	Nombre de sorties	1
	Type de tension d'entrée	c.a./c.c.
	Puissance	480W
	Courant de sortie	20A
	Température minimum de fonctionnement	-30°C
	Type de tension de sortie	CC
	Température d'utilisation maximum	70°C
	Largeur	85.5mm
	Hauteur	125.2mm
	Profondeur	128.5mm
	Normes/homologations	RoHS, TUV EN 609501, UL
	Certification ATEX	Non
	Tension d'entrée maximum	780, 550V c.c.
	Rendement	92.5%
	Tension d'entrée minimum	340, 480V c.a.

	Sélectionner tout
	Marque MEAN WELL
	Série TDR
	Type de produit Alimentation pour rail DIN
	Sous type Mode de commutation
	Tension de sortie maximale 24V c.c.
	Phase électrique 3
	Nombre de sorties 1
	Type de tension d'entrée c.a./c.c.
	Puissance 480W
	Courant de sortie 20A
	Température minimum de fonctionnement -30°C
	Type de tension de sortie CC
	Température d'utilisation maximum 70°C
	Largeur 85.5mm
	Hauteur 125.2mm
	Profondeur 128.5mm
	Normes/homologations RoHS, TUV EN 609501, UL
	Certification ATEX Non
	Tension d'entrée maximum 780, 550V c.c.
	Rendement 92.5%
	Tension d'entrée minimum 340, 480V c.a.

Datasheet

S’identifier pour télécharger les modèles CAO 3D

Pays d'origine :: CN

Alimentation à montage sur rail DIN, série HDR de Mean Well

La PSU série HDR offre une alimentation économique et ultramince qui peut se monter sur des rails DIN TS-35/7.5 ou TS-35/15. Sa largeur étroite permet un gain de place dans l'armoire. L'alimentation série HDR est équipée d'un boîtier en plastique qui permet d'éviter efficacement les dangers électriques.

Caractéristiques et avantages

• Boîtier en plastique en forme étagée;• Plage d'entrée complète;• Compacts;• Classe d'isolation II;• Peut être installée sur un rail DIN industriel TS-35/7.5 ou 15;• Tension de sortie c.c. ajustable;• Consommation électrique à vide <0,3 W

Informations sur les applications du produit

• Systèmes de contrôle industriel;• Automatisation de la construction;• Automatisation en usine;• Dispositifs électromécaniques;• Système de contrôle domestique

Pourquoi utiliser une alimentation à montage sur rail DIN ?

La flexibilité des systèmes de montage sur rail DIN permet une installation plus rapide et les dispositifs peuvent s'enclencher en toute simplicité sur les rails métalliques. Les alimentations peuvent être aisément organisées sur les rails DIN dans des boîtiers à paroi fermée ou dans des zones à espace limité. Les dispositifs similaires peuvent être montés les uns à côté des autres pour réduire la quantité de câblage nécessaire. La plupart des alimentations sont refroidies par convection. Aussi, aucun ventilateur de refroidissement n'est nécessaire.

Les alimentations c.a./c.c. à montage sur rail DINC sont largement utilisées dans la plupart des applications d'automatisation, d'instrumentation et industrielles. Elles sont utilisées pour alimenter un large éventail de dispositifs à alimentation c.c., notamment les capteurs, moteurs, actionneurs, solénoïdes et relais.

Points à prendre en compte lors de l'achat d'une alimentation à montage sur rail DIN

Taille de rail DIN : il existe trois types communs de rails DIN. Omega, section G et section C. La plupart ont une profondeur de 7,5 mm ou de 15 mm. Il est conseillé de vérifier que l'alimentation est compatible avec le montage sur rail DIN.;

Types de protection : il est important de choisir une alimentation protégée contre les courts-circuits, les surcharges, les surchauffes ou surtensions. Certaines alimentations offrent également un mode hiccup qui permet à l'alimentation externe de reprendre le fonctionnement une fois le défaut effacé.;

Tension ou courant de sortie réglable ou fixe : dans les systèmes de test, il est souvent pratique d'avoir une tension c.c. réglable. Cependant, dans d'autres applications, une alimentation c.c. fixe peut être essentielle.;

Câblage : les lignes d'entrée/de sortie vers et depuis l'alimentation doivent être aussi courtes que possible avec une grande section transversale pour contribuer à la réduction du bruit et de la chaleur.;

Rendement : choisissez une alimentation offrant un rendement supérieur à 89 % pour minimiser la quantité de dissipation de puissance, notamment si le système repose sur un refroidissement par convection.;

Plage de tension d'entrée : si l'alimentation à montage sur rail DIN que vous achetez doit être utilisée en Europe et en Amérique du Nord, ainsi qu'au Royaume-Uni, une plage d'entrée CA universelle de 80 V.c.a. à 264 V.c.a. est nécessaire.;

Normes : si l'alimentation doit être utilisée aux Etats-Unis pour le contrôle de moteurs électriques, elle doit être conforme à la norme UL508, norme de sécurité pour l'équipement de commande industriel.

Mean Well

Note

Disponible sur EPLAN.

Standards

Homologuée UL60950-1, UL508, TUV EN61558-2-16, CEI60950-1 ; conception conforme aux normes EN50178, TUV EN60950-1
