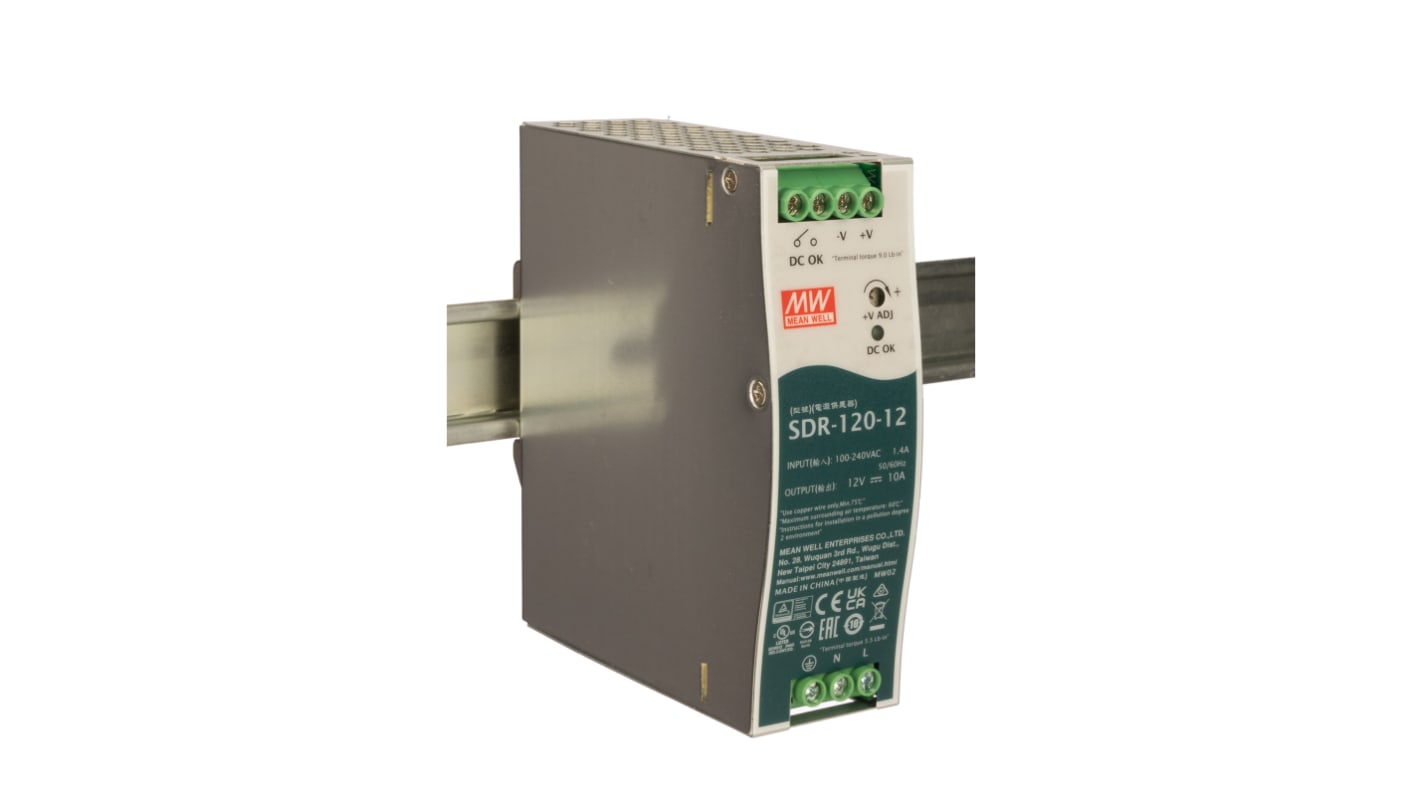

Alimentation pour rail DIN MEAN WELL, série SDR, 12V c.c.out 10A, 88 → 264V c.a.in, 120W
- Code commande RS:
- 765-4657
- Référence fabricant:
- SDR-120-12
- Marque:
- MEAN WELL
3 pour livraison dès le lendemain (stock France)
1 Sous 2 jour(s) (stock Europe)
Ajouté
Prix pour la pièce
144,79 €
HT
173,75 €
TTC
| Unité | Prix par unité |
| 1 + | 144,79 € |
- Code commande RS:
- 765-4657
- Référence fabricant:
- SDR-120-12
- Marque:
- MEAN WELL
Législation et Conformité
Détail produit
Bloc d'alimentation à montage sur rail DIN à sortie simple de la gamme MDR de Mean Well
Une gamme d'unités d'alimentation à montage sur rail DIN Mean Well (PSU) à haut rendement. Leur nouvelle taille compacte les rend idéales pour l'utilisation liée à la marine et aux semi-conducteurs.
Caractéristiques et avantages
• Capacité de charge maximale de 150 %
• Protections : court-circuit/surcharge/surtension/surchauffe
• Refroidissement par rendement air ambiant
• Peut être installée sur un rail DIN TS-35/7.5 ou 15
• Homologation UL 508 (équipement de commande industriel)
• Niveau d'immunité industriel EN61000-6-2 (EN50082-2)
• Contact à relais OK c.c. intégré
• Essai de déverminage à pleine charge 100 %
• 3 ans de garantie
Informations sur les applications du produit
Les applications idéales incluent l'automatisation en usine, l'équipement de fabrication de semi-conducteurs, l'installation liée à la marine et l'électromécanique.
Pourquoi utiliser un bloc d'alimentation à montage sur rail DIN ?
La flexibilité des systèmes de montage sur rail DIN permet une installation plus rapide et les dispositifs peuvent s'enclencher en toute simplicité sur les rails métalliques. Les alimentations peuvent être aisément organisées sur les rails DIN dans des boîtiers à paroi fermée ou dans des zones à espace limité. Les dispositifs similaires peuvent être montés les uns à côté des autres pour réduire la quantité de câblage nécessaire. La plupart des alimentations sont refroidies par convection. Aussi, aucun ventilateur de refroidissement n'est nécessaire.
Les blocs d'alimentation c.a./c.c. montés sur rail DIN sont largement utilisés dans la plupart des applications d'automatisation, d'instrumentation et industrielles. Ils sont utilisés pour alimenter un large éventail de dispositifs à alimentation c.c., notamment les capteurs, moteurs, actionneurs, solénoïdes, relais et bien d'autres.
Les blocs d'alimentation c.a./c.c. montés sur rail DIN sont largement utilisés dans la plupart des applications d'automatisation, d'instrumentation et industrielles. Ils sont utilisés pour alimenter un large éventail de dispositifs à alimentation c.c., notamment les capteurs, moteurs, actionneurs, solénoïdes, relais et bien d'autres.
Points à prendre en compte lors de l'achat d'un bloc d'alimentation monté sur un rail DIN
Taille de rail DIN : il existe trois types communs de rails DIN. Omega, section G et section C. La plupart ont une profondeur de 7,5 mm ou de 15 mm. Il est conseillé de vérifier que l'alimentation est compatible avec le montage sur rail DIN.
Types de protection : il est important de choisir un bloc d'alimentation protégée contre les courts-circuits, les surcharges, les surchauffes ou les surtensions. Certaines alimentations offrent également un mode hiccup qui permet à l'alimentation externe de reprendre le fonctionnement une fois le défaut effacé.
Tension ou courant de sortie réglable ou fixe : dans les systèmes de test, il est souvent pratique d'avoir une tension c.c. réglable. Cependant, dans d'autres applications, une alimentation c.c. fixe peut être essentielle.
Câblage : les lignes d'entrée/de sortie vers et depuis l'alimentation doivent être aussi courtes que possible avec une grande section transversale pour contribuer à la réduction du bruit et de la chaleur.
Rendement : choisissez une alimentation offrant un rendement supérieur à 89 % pour minimiser la quantité de dissipation de puissance, notamment si le système repose sur un refroidissement par convection.
Plage de tension d'entrée : si l'alimentation à montage sur rail DIN que vous achetez doit être utilisée en Europe et en Amérique du Nord, ainsi qu'au Royaume-Uni, une plage d'entrée c.a. universelle de 80 V c.a. à 264 V c.a. est nécessaire.
Normes : si l'alimentation doit être utilisée aux Etats-Unis pour le contrôle de moteurs électriques, elle doit être conforme à la norme UL508, norme de sécurité pour l'équipement de commande industriel.
Homologations
UL, CUL, TUV, CE, GL et SEMI F47.
Normes
UL508, TUV EN60950-1
Bloc d'alimentation Mean Well-SDR 120-12, 12 V, 10 A, 120 W
Haut rendement à 91 % et faible dissipation de puissance
Fonction PFC active intégrée, PF >0,93
Fonction PFC active intégrée, PF >0,93
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Type | A découpage |
| Tension de sortie | 12V c.c. |
| Courant de sortie | 10A |
| Tension d'entrée c.a. ou c.c. | c.a. |
| Tension de sortie c.a. ou c.c. | c.c. |
| Tension d'entrée | 88 → 264V c.a. |
| Puissance | 120W |
| Phase électrique | 1 |
| Nombre de sorties | 1 |
| Hauteur | 125mm |
| Largeur | 40mm |
| Profondeur | 114mm |
| Série | SDR |
| Plage de réglage de la tension de sortie | 12 → 14V |
| Température maximale | +70°C |
| Température minimale | -25°C |
| Ondulation et bruit | 100mV Pk-Pk |
| MTBF | 289.9kh |
| Type de montage | Montage rail DIN |
| Fonctions spéciales | Protection contre les surtensions et les courts-circuits |
| Conformité | Conforme à la directive RoHS, TUV EN 60950-1, UL 508 |
| Régulation de charge | ±1% |
