- Code commande RS:
- 260-1942
- Référence fabricant:
- 1010500000
- Marque:
- Weidmüller
3 pour livraison dès le lendemain (stock France)
7 Sous 2 jour(s) (stock Europe)
Ajouté
Prix pour la pièce
10,14 €
HT
12,17 €
TTC
Unité | Prix par unité |
1 + | 10,14 € |
- Code commande RS:
- 260-1942
- Référence fabricant:
- 1010500000
- Marque:
- Weidmüller
Législation et Conformité
Détail produit

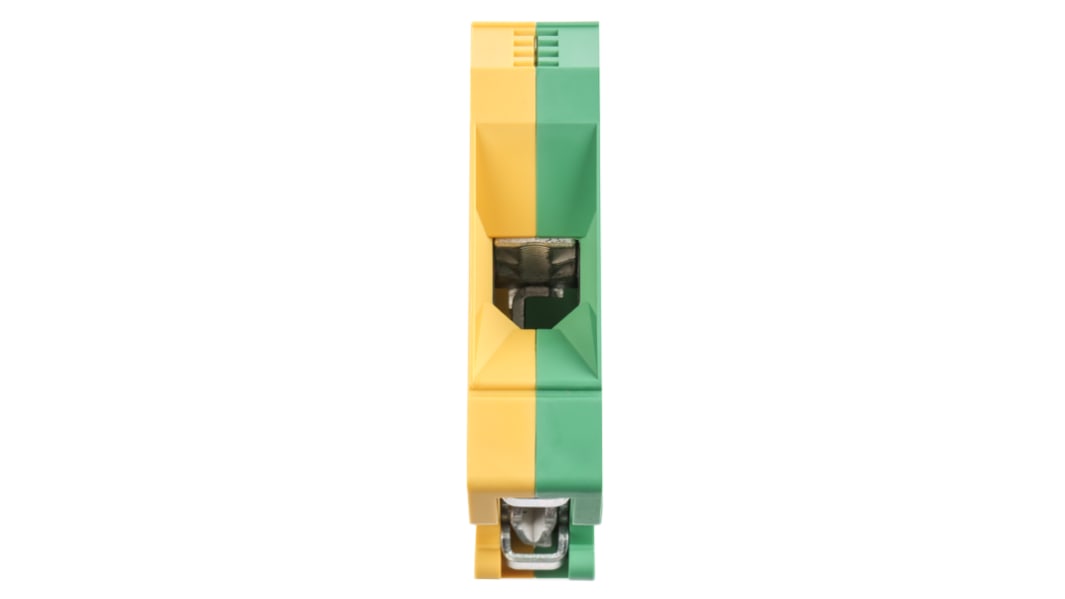

Bloc de jonction de terre de la marque Weidmuller, jaune et vert, tension nominale de 800 V - Gamme W - 1010500000
Évitez tout incident lié à la tension grâce à ce bloc de jonction de terre de la marque Weidmuller. Ce composant permet de protéger vos appareils sensibles en détournant les surtensions vers la terre. Le boîtier en Wemid, un matériau résistant à la chaleur, à la corrosion et à l'usure, peut être utilisé dans des environnements industriels difficiles. Ce matériau est également auto-extinguible, de sorte qu'il ne favorise pas la propagation des feux électriques.
• Le boîtier vert et jaune permet d'identifier ce composant dans les systèmes à codage couleur
• La méthode de raccordement à visser permet un câblage rapide et sûr
• Dotée d'une large plage de température de fonctionnement comprise entre -60 °C et +130 °C pour une utilisation dans des environnements extrêmes
• Doté de dimensions compactes de 56 (L) x 16 (l) x 62,5 mm (h) pour maximiser l'espace au sein de votre installation
• La méthode de raccordement à visser permet un câblage rapide et sûr
• Dotée d'une large plage de température de fonctionnement comprise entre -60 °C et +130 °C pour une utilisation dans des environnements extrêmes
• Doté de dimensions compactes de 56 (L) x 16 (l) x 62,5 mm (h) pour maximiser l'espace au sein de votre installation
Applications
• Secteur de fabrication industrielle
• Machines de construction
• Systèmes d'automatisation
• Machines de construction
• Systèmes d'automatisation
Quelles sections de câble puis-je utiliser avec ce composant ?
Vous pouvez raccorder ce dispositif modulaire au reste de votre système avec des sections de câble comprises entre 12 et 2 AWG. Ce bloc est donc idéal pour être utilisé avec une grande variété d'applications.
Les bornes à pince de la série W conviennent aux rails DIN omega et sont fabriquées en nylon 6.6, caractérisé par une température d'utilisation continue de 120 °C (180 °C à court terme). Elles sont auto-extinguibles conformément à la norme UL94V-0 et sont exemptes de cadmium et d'halogène. Les barres de courant sont fabriquées en cuivre électrolytique de 10 mm pour garantir une charge de courant supérieure à la valeur nominale. Ces bornes conviennent uniquement à un montage sur rails DIN omega symétriques (BS5584:1978, EN 50022) et sont protégées au toucher conformément à la norme BS 3042.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Type bloc de terre | WPE 35 |
Taille de fil | 12 → 2 AWG |
Section du fil | 35mm² |
Couleur | Vert/Jaune |
Nombre de voies | 2 |
Type de raccordement | A visser |
Matériau du boîtier | Wemid |
Courant | 4.2kA |
Tension | 800 V |
Longueur | 56mm |
Largeur | 16mm |
Hauteur | 63mm |
Température de fonctionnement maximale | +130°C |
Certification pour zones dangereuses | ATEX |
Température de fonctionnement minimale | -60°C |
