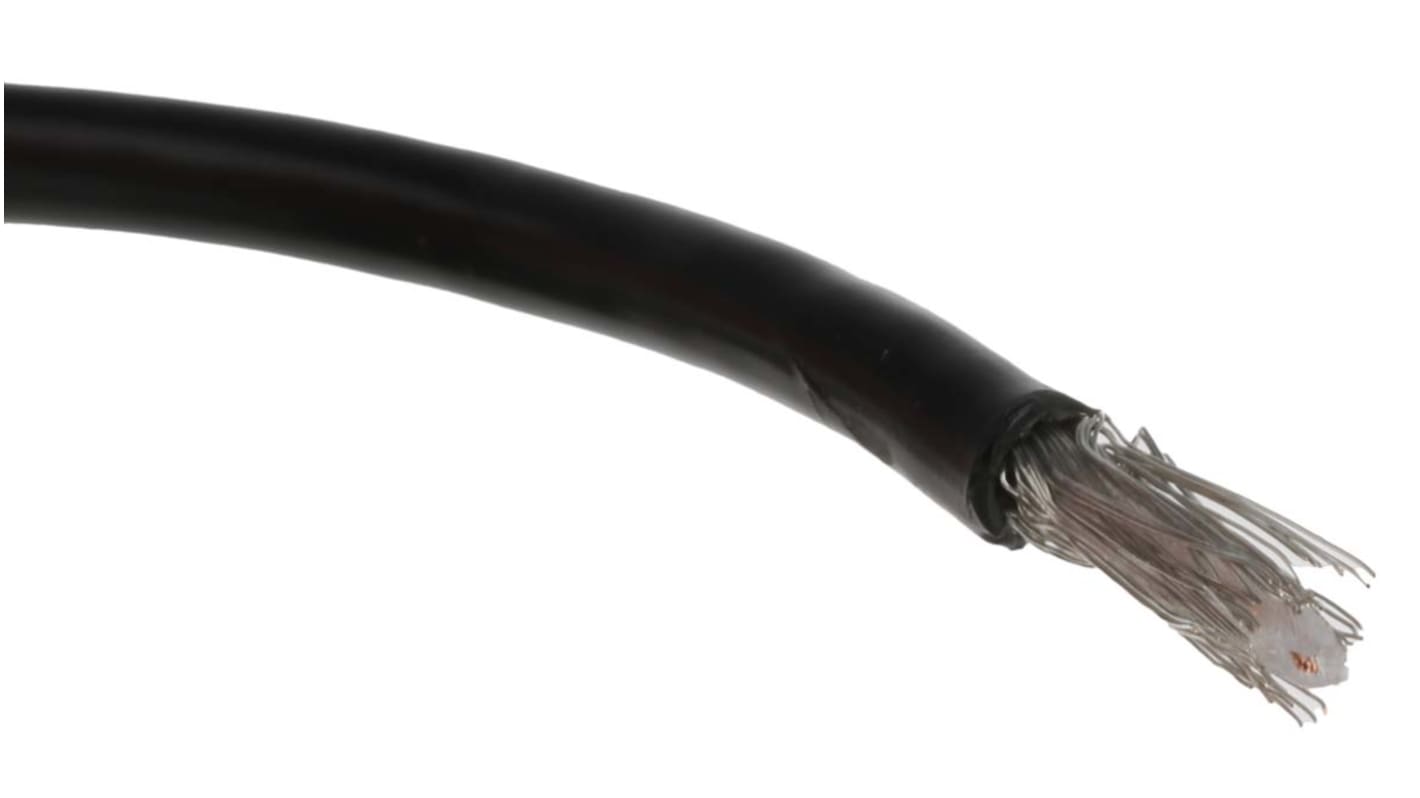

Câble coaxial RS PRO, RG174A/U, 20m, Noir
- Code commande RS:
- 222-8610
- Marque:
- RS PRO
18 pour livraison dès le lendemain (stock France)
118 Sous 2 jour(s) (stock Europe)
Ajouté
Prix pour la bobine de 20 mètre(s)
32,79 €
HT
39,35 €
TTC
| Bobine(s) | la bobine | le mètre* |
| 1 + | 32,79 € | 1,64 € |
| *Prix donné à titre indicatif | ||
- Code commande RS:
- 222-8610
- Marque:
- RS PRO
Documentation technique
Législation et Conformité
- Pays d'origine :
- DE
Détail produit
Qu'est-ce qu'un câble coaxial ?
Un câble coaxial est un type spécifique de câble composé de cuivre combiné à d'autres matériaux de blindage métalliques et de composants pour bloquer les interférences du signal. Il comporte un canal physique pour transporter le signal environnant, généralement accompagné d'une couche d'isolant.
Câble coaxial RG174 de RS Pro
Les câbles coaxiaux RG174A/U sont traditionnellement utilisés pour interconnecter l'équipement industriel de télécommunication et les données. Cette interconnexion est utile pour faciliter la transmission de signaux de fréquence radio.
Caractéristiques et avantages
• Un câble de communication coaxial, excellent pour la communication !
• Conforme aux exigences de la norme MIL-C-17
• Gaine extérieure en chlorure de polyvinyle (PVC) noir
• Multibrins 7 / 0,16 mm
• Conducteur interne en acier toronné cuivré avec isolant en PE
• Plus flexible que le RG58
• Impédance de 50 ohms
• Conforme aux exigences de la norme MIL-C-17
• Gaine extérieure en chlorure de polyvinyle (PVC) noir
• Multibrins 7 / 0,16 mm
• Conducteur interne en acier toronné cuivré avec isolant en PE
• Plus flexible que le RG58
• Impédance de 50 ohms
Applications types
• Cordons spiralés Wi-Fi
• Gestion de l'alimentation
• Communications et mise en réseau
• Gestion de l'alimentation
• Communications et mise en réseau
Comment fonctionnent les câbles coaxiaux ?
Les câbles coaxiaux fonctionnent grâce à des couches concentriques de conducteurs électriques et de matériau isolant. C'est la structure de leur fabrication qui garantit qu'un signal est enfermé dans le câble et qui empêche tout bruit électrique de perturber le signal.
Normes
MIL-C-17 (388-502)
Ce câble coaxial par RS Pro a un diamètre extérieur de 2,79 mm et une longueur de bobine de 20 m. Ce câble coaxial offre une capacité de 106 pF/m et un rapport de vitesse de 65,9 %.
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Avec connecteur / Sans connecteur | Sans terminaison |
| Type coaxial | RG174A/U |
| Diamètre extérieur | 2.79mm |
| Impédance caractéristique | 50 Ω |
| Atténuation | 220 dB/100 m @ 3 GHz, 42 dB/100 m @ 200 MHz, 60 dB/100 m @ 400 MHz |
| Longueur | 20m |
| Couleur de gaine | Noir |
| Type du conducteur | Multibrins |
| Matériau du conducteur | Acier cuivré |
| Taille des brins | 0,16 mm |
| Température maximum d'utilisation | +85°C |
| Constitution de l'âme | 7/0,16 |
| Capacité | 106pF/m |
| Température d'utilisation | -40 → +85 °C |
| Nombre de conducteurs | 7 |
| Température minimum d'utilisation | -40°C |
| Rapport de vitesse | 65.9% |
| Matériau de l'isolant | PE |
| Blindage | Tresse de cuivre étamé |
| Matériau de la gaine | Chlorure de polyvinyle PVC |
| Normes | MIL-C-17, NF C 93-550, Conforme à la directive RoHS |
