Câble fibre optique Broadcom 1m Avec connecteur, Mono-mode 1 fibre
- Code commande RS:
- 818-8852
- Référence fabricant:
- HFBR-RNS001Z
- Marque:
- Broadcom
37 pour livraison dès le lendemain (stock France)
65 Sous 2 jour(s) (stock Europe)
Ajouté
Prix pour la pièce
7,74 €
HT
9,29 €
TTC
| Unité | Prix par unité |
| 1 - 9 | 7,74 € |
| 10 - 49 | 6,28 € |
| 50 - 99 | 5,75 € |
| 100 - 249 | 5,24 € |
| 250 + | 4,70 € |
- Code commande RS:
- 818-8852
- Référence fabricant:
- HFBR-RNS001Z
- Marque:
- Broadcom
Documentation technique
Législation et Conformité
Détail produit
Câbles à fibre optique plastique POF série HFBR-C/R/EXXYYYZ
La série HFBR-C/R/EXXYYYZ est composée de câbles à fibre optique plastique fabriqués à partir d'une gaine de fibre à indice à une étape dans une gaine en polyéthylène. La fibre duplex est composée de deux fibres simplex reliées avec une construction de format cordon à glissière.
Caractéristiques et avantages
• Compatible avec la famille de connecteurs et autres composants pour fibre optique Versatile Link d'Avago.
• Fibre optique plastique (POF) de Ø 1 mm, de 3 types : - Commercial avec atténuation typique de 0,22 dB/m (0 à 70 °C) - Standard avec atténuation typique de 0,22 dB/m (-40 à 85 °C) - Hautes performances à très faible perte avec atténuation typique de 0,19 dB/m (-40 à 85 °C).
• Les câbles standard (type = R) et à très faible perte (type = E) sont conformes à la spécification ignifuge UL VW-1 (fichier UL n° E89328), sauf pour le type commercial (type = C).
• Fibre optique plastique (POF) de Ø 1 mm, de 3 types : - Commercial avec atténuation typique de 0,22 dB/m (0 à 70 °C) - Standard avec atténuation typique de 0,22 dB/m (-40 à 85 °C) - Hautes performances à très faible perte avec atténuation typique de 0,19 dB/m (-40 à 85 °C).
• Les câbles standard (type = R) et à très faible perte (type = E) sont conformes à la spécification ignifuge UL VW-1 (fichier UL n° E89328), sauf pour le type commercial (type = C).
Applications types
• Liaisons de données industrielles pour l'automatisation en usine et le contrôle d'installation
• Liaisons intrasystème, carte à carte et rack à rack
• Systèmes de commutation des télécommunications
• Réseaux locaux propriétaires
• Vidéo numérisée
• Appareils médicaux
• Haute isolation à la tension
• Réduction de la susceptibilité aux transitoires de tension et aux transitoires dus aux éclairs
• Liaisons intrasystème, carte à carte et rack à rack
• Systèmes de commutation des télécommunications
• Réseaux locaux propriétaires
• Vidéo numérisée
• Appareils médicaux
• Haute isolation à la tension
• Réduction de la susceptibilité aux transitoires de tension et aux transitoires dus aux éclairs
Fonctionnement des câbles à fibre optique
Le câble à fibre optique transporte les signaux de communication à l'aide d'impulsions lumineuses générées par de petits lasers ou des diodes électroluminescentes (LED). Le câble se compose d'un ou de plusieurs brins dont l'épaisseur avoisine celle d'un cheveu humain. Le centre de chaque brin est appelé le cœur, c'est dans ce cœur que la lumière voyage. Le cœur est recouvert d'une couche de verre qui réfléchit la lumière vers l'intérieur pour éviter les pertes de signal et permettre à la lumière de passer les coudes du câble.

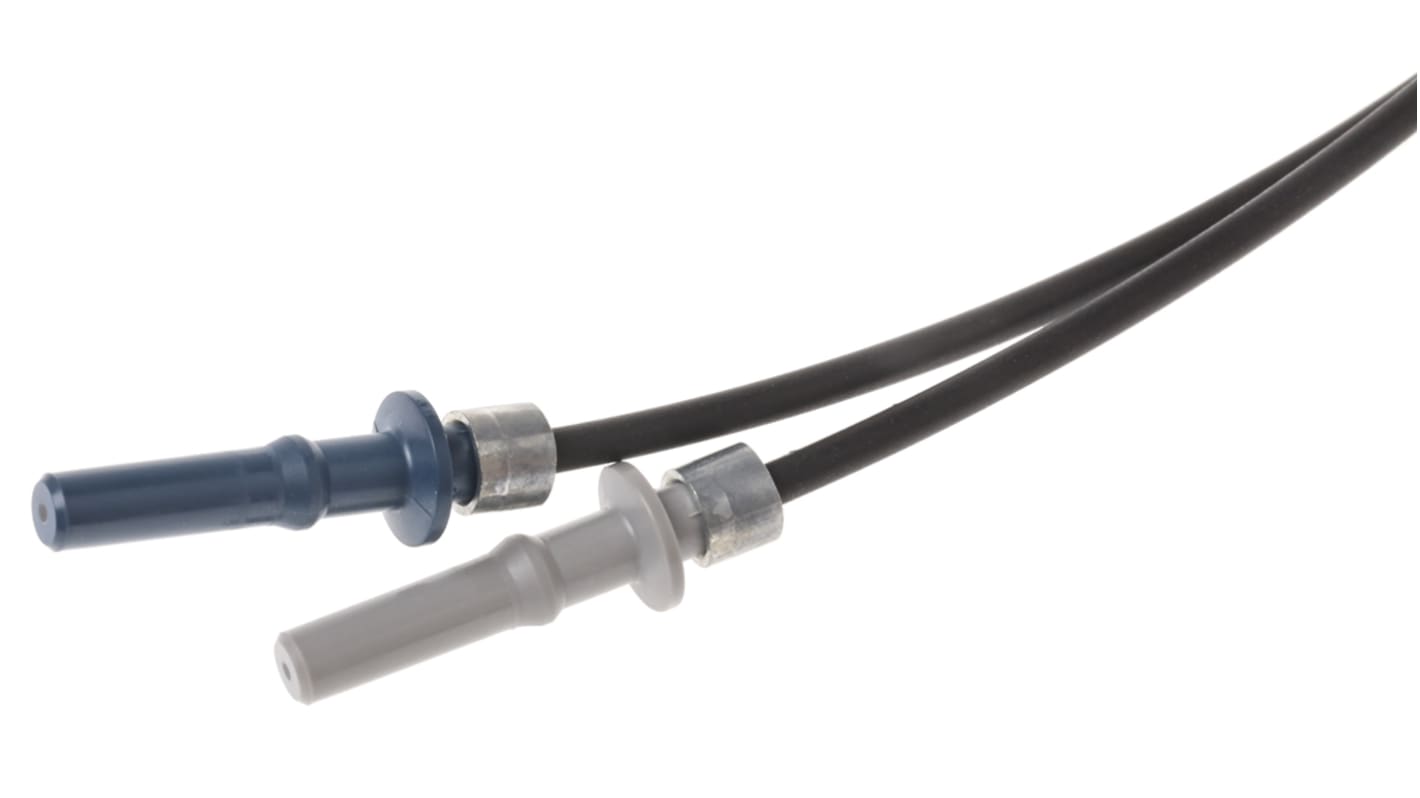

Cordon à fibre optique HFBR-RNS001Z de Broadcom
Ce câble à fibre optique HFBR-RNS001Z de Broadcom est doté d'une longueur de 1 m et d'un mode de propagation simple. Le diamètre du conducteur est de 1 060 μm, et la gaine est noire.
Accessoires à fibres optiques, Avago Technologies
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Longueur | 1m |
| Mode de propagation | Mono-mode |
| Avec connecteur / Sans connecteur | Avec connecteur |
| Diamètre du conducteur | 1060µm |
| Nombre de conducteurs | 1 |
| Couleur de gaine | Noir |
| Constitution du câble | Unidirectionnel |
| Température maximum d'utilisation | +85°C |
| Température minimum d'utilisation | -40°C |
| Matériau de la gaine | Polyéthylène PE |
| Atténuation | 0,27 dB/m |
| Rayon de courbure minimum | 35 mm |
