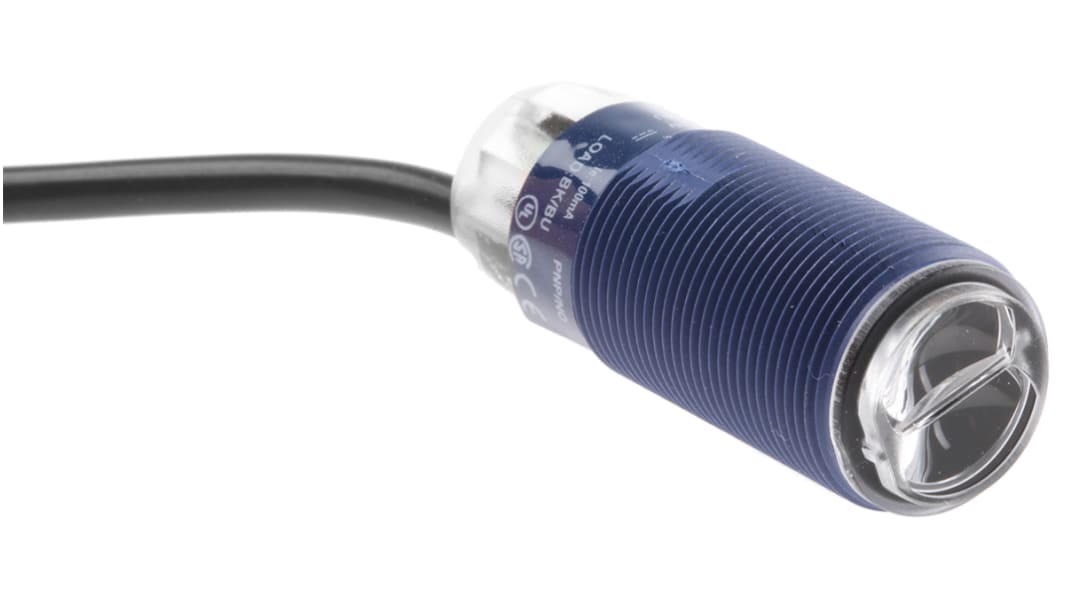

Capteur photoélectrique Réflexion directe Telemecanique Sensors, XUB, 100 mm, Cylindrique, IP65, IP67

Code commande RS:: 695-6817
Référence fabricant:: XUB4APANL2
Marque:: Telemecanique Sensors

Capteur photoélectrique Réflexion directe Telemecanique Sensors, XUB, 100 mm, Cylindrique, IP65, IP67

3 pour livraison dès le lendemain (stock France)

5 Sous 3 jour(s) (stock Europe)

Prix pour la pièce

68,01 €

81,61 €

Unité	Prix par unité
1 +	68,01 €

Code commande RS:: 695-6817
Référence fabricant:: XUB4APANL2
Marque:: Telemecanique Sensors

S’identifier pour télécharger les modèles CAO 3D

Capteurs photoélectriques de la gamme OsiSense XU de Telemecanique (cylindriques).

Les capteurs photoélectriques OsiSense XU de Telemecanique vous fournissent tout ce dont vous avez besoin à partir de capteurs de proximité photoélectriques pour les applications dans la manipulation de matériaux aux industries de l'alimentation et des boissons. Diverses fonctions sont disponibles, mode de diffusion, suppression de l'arrière-plan (BGS), réflexe de polariser, réflexe laser, faisceau traversant et faisceau traversant. La gamme UX est également disponible en 4 formats internationalement reconnus :

Usage général. Lasers. Fourches et cadres. Capteurs d'application spécifiques.

Comment fonctionnent-ils et où puis-je les utiliser ?

Un photoélectrique OsiSense est doté d'un émetteur à faisceau lumineux (diode électroluminescente, LED) et d'un récepteur sensible à la lumière (phototransistor). Une diode électroluminescente est un composant semi-conducteur électronique qui émet de la lumière lorsque le courant électrique le traverse. La lumière peut être visible ou invisible, en fonction de Wavelength de transmission.

Un objet est détecté lorsqu'il entre dans le faisceau lumineux transmis et, ce faisant, affecte l'intensité de la lumière au niveau du récepteur.

En fonction du modèle et des exigences d'application, le faisceau de transmission est soit infrarouge non visible, soit ultraviolet (pour la détection de matériaux luminescents). Il peut également être rouge ou vert visible (pour la lecture de marque de couleur, etc.) et rouge laser (pour la longue distance de détection et la distance focale courte).

L'avantage des LED est leur réponse très rapide. Pour rendre le système insensible à la lumière ambiante, le courant circulant dans la LED est modulé pour produire une transmission de lumière pulsée. Seul le signal à impulsion est utilisé par le phototransistor et traité pour contrôler la charge.

Systèmes de capteurs photoélectriques disponibles.

Faisceau traversant ou multimode (réglé en mode faisceau direct).

Distance de détection plus longue : (jusqu'à 100 m - ligne XUBL).

Détection précise avec une précision de répétition élevée.

Non affecté par la couleur ou l'angle de position.

Bonne résistance aux environnements difficiles - par exemple la poussière, la saleté.

Lors de l'utilisation de plusieurs capteurs, les capteurs ne se perturbent pas.

Système réflex polarisé ou multimode (avec accessoire réflecteur).

Distance de détection moyenne : (jusqu'à 15 m).

Détection précise.

Une seule unité câblée.

Aucun effet sur la détection par couleur ou angle de position.

Transmission de faisceau rouge visible.

Lors de l'utilisation de plusieurs capteurs, les capteurs ne se perturbent pas.

Capteur multimode (avec accessoire réflecteur).

Alignement facile.

3 LED fournissant une aide à la configuration.

Fonction anti-interférance (2 capteurs peuvent être utilisés sans précautions d'alignement).

Objets semi-transparents détectés à l'aide de la fonction de mode d'apprentissage.

Système de diffusion ou multimode.

Courte distance de détection.

Une seule unité à câbler.

Facile à utiliser.

Réponse rapide.

Faible coût.
Sensible aux couleurs de fond et à l'environnement de travail (saleté, poussière).

Lors de l'utilisation de plusieurs capteurs, les capteurs ne se perturbent pas.

Fourches optiques.

Fabriqué en métal, ce capteur robuste et robuste est adapté pour les applications d'emballage et de transport avec détection d'étiquette.

Aucun alignement nécessaire en mode faisceau direct.

Une seule connexion est nécessaire.

Réglable ou fixe.

Détection de petites pièces - taille minimale détectée à 0,05 mm.

Haute fréquence de commutation de 4 kHz à 25 kHz. - excellent pour des vitesses de fonctionnement plus élevées.

Capteur photoélectrique XUB4APANL2 OsiSense XUB.

Capteur XUB.

Mode simple à usage général.

Tension d'alimentation : 12 - 24 V c.c.

Cylindrique M18.

Détection de diffusion.

Matériau plastique.

Ligne de visée axiale.

Signal discret - PNP.

Circuit d'alimentation c.c.

3 fils.

1 NO.
Connexion électrique - Câble, 2 m.

Émission diffuse infrarouge.

Distance de détection de 0,1 m (diffusion).

Distance de détection maximale de 0,15 m de diffusion.

Matériau du boîtier : PBT, matériau de la lentille PMMA.

Sortie statique.

1 LED (état de sortie jaune).

Diamètre 18 mm.

Longueur de 60 mm.

Poids 0,04 kg.

Protection.

IP 65 à CEI 60529, IP 67 à CEI 60529.

Certifié.

CSA, UL, CE.

Attribut	Valeur
Style de capteur	Cylindrique
Type de détection	Réflexion directe
Plage de détection	100 mm
Type de sortie	PNP
Raccordement électrique	Câble 2/5 fils de 2 m
Tension V c.c. maximum	24V
Source lumineuse	Infrarouge
Indice IP	IP65, IP67
Courant maximum	100 mA
Temps de réponse	<1 ms
Température minimum de fonctionnement	-25°C
Température d'utilisation maximum	+55°C
Matériau du boîtier	PBT
Série	XUB
