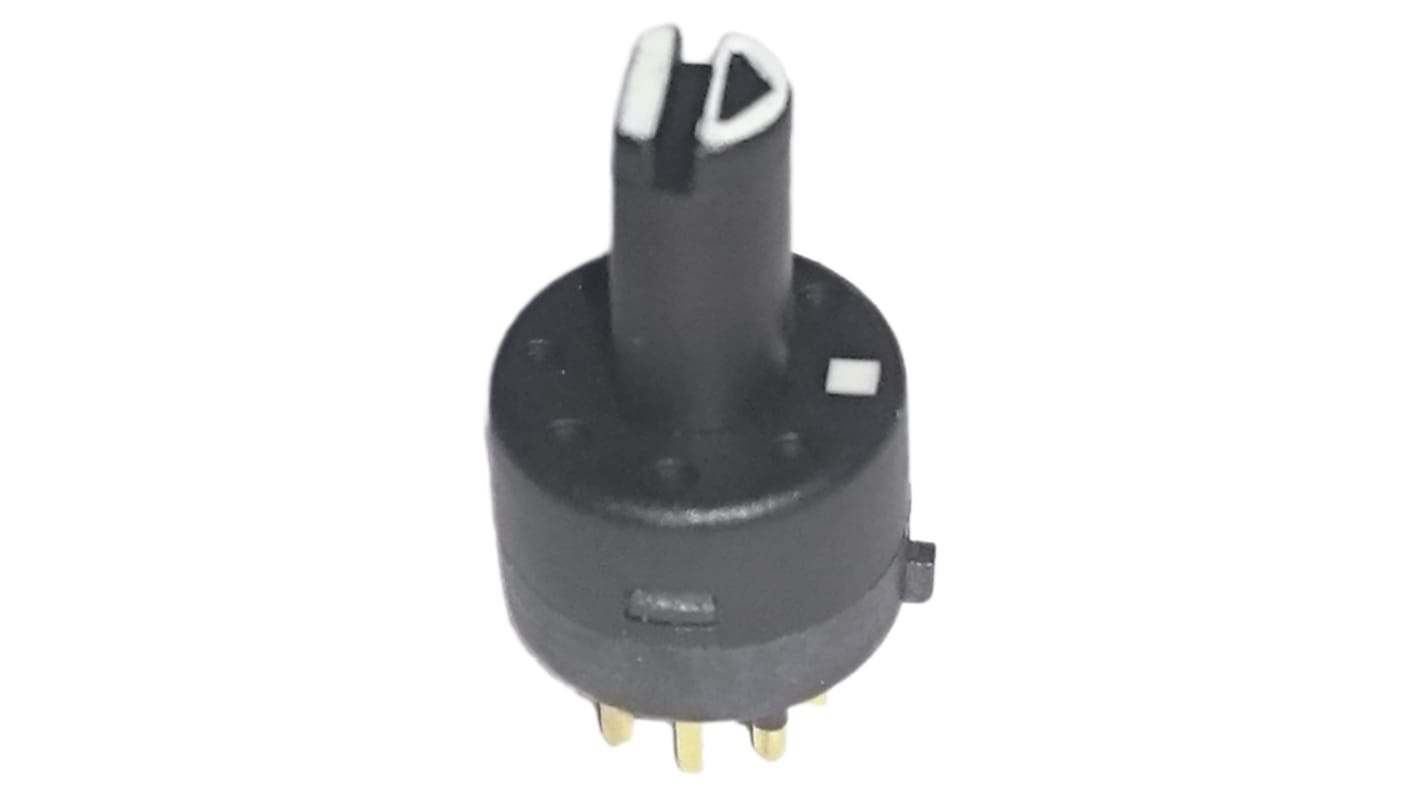

Interrupteur à clé, 500 mA, 5 positions, 8 contacts
- Code commande RS:
- 899-8560
- Référence fabricant:
- MTL-21-50
- Marque:
- Lorlin
12 Sous 2 jour(s) (stock Europe)
51 Sous 2 jour(s) (stock Europe)
Uniquement disponible en livraison standard
Prix pour la pièce
5,98 €
HT
7,18 €
TTC
| Unité | Prix par unité |
| 1 - 9 | 5,98 € |
| 10 - 49 | 5,39 € |
| 50 - 99 | 4,50 € |
| 100 - 249 | 4,19 € |
| 250 + | 3,81 € |
- Code commande RS:
- 899-8560
- Référence fabricant:
- MTL-21-50
- Marque:
- Lorlin
Documentation technique
Législation et Conformité
Détail produit
Commutateur rotatif subminiature TO-5
Commutateur rotatif compact dans un boîtier TO-5 pratique de 9,2 mm de diamètre
Intensité nominale élevée pour sa taille (500 mA @ 24 V c.c.)
Idéal pour les applications d'isolement
Action positive d'indexation 45°
Disponible en versions encastrée ou rotative
Pôle simple avec jusqu'à 7 positions non court-circuitantes + NF
Durée de vie mécanique >5 000 opérations
Température d'utilisation : -30 à +65 °C (MTS -20 à +65 °C)
Résistance de contact <100 mΩ
Matériau des contacts : laiton CZ108 plaqué or
Intensité nominale élevée pour sa taille (500 mA @ 24 V c.c.)
Idéal pour les applications d'isolement
Action positive d'indexation 45°
Disponible en versions encastrée ou rotative
Pôle simple avec jusqu'à 7 positions non court-circuitantes + NF
Durée de vie mécanique >5 000 opérations
Température d'utilisation : -30 à +65 °C (MTS -20 à +65 °C)
Résistance de contact <100 mΩ
Matériau des contacts : laiton CZ108 plaqué or
Montage sur circuit imprimé
Empreinte/écartement entre les broches : 2,54 mm entre les broches et 5,08 mm entre les rangées
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Configuration de contact | SP5T |
| Courant de contact | 500 mA |
| Nombre de positions | 5 |
| Nombre de contacts | 8 |
| Tension Nominale | 24V c.a. / V c.c. |
| Diamètre | 9.2mm |
| Dimensions | 9.2 (Dia.) x 14.2mm |
| Type de montage | Circuit imprimé |
| Diamètre de perçage | 0,76mm |
| Type de terminaison | Broche CI |
| Type de contact | Court-circuit |
| Température d'utilisation minimale | -30°C |
| Matériau du boîtier | Polyester renforcé de fibre de verre (PBT) |
| Matériau du contact | Laiton plaqué or |
| Durée de vie mécanique | >5000Cycles |
| Température maximale d'utilisation | +65°C |
| Couleur de l'actionneur | Noir |
| Hauteur | 14.2mm |
| Angle de projection | 180° |
