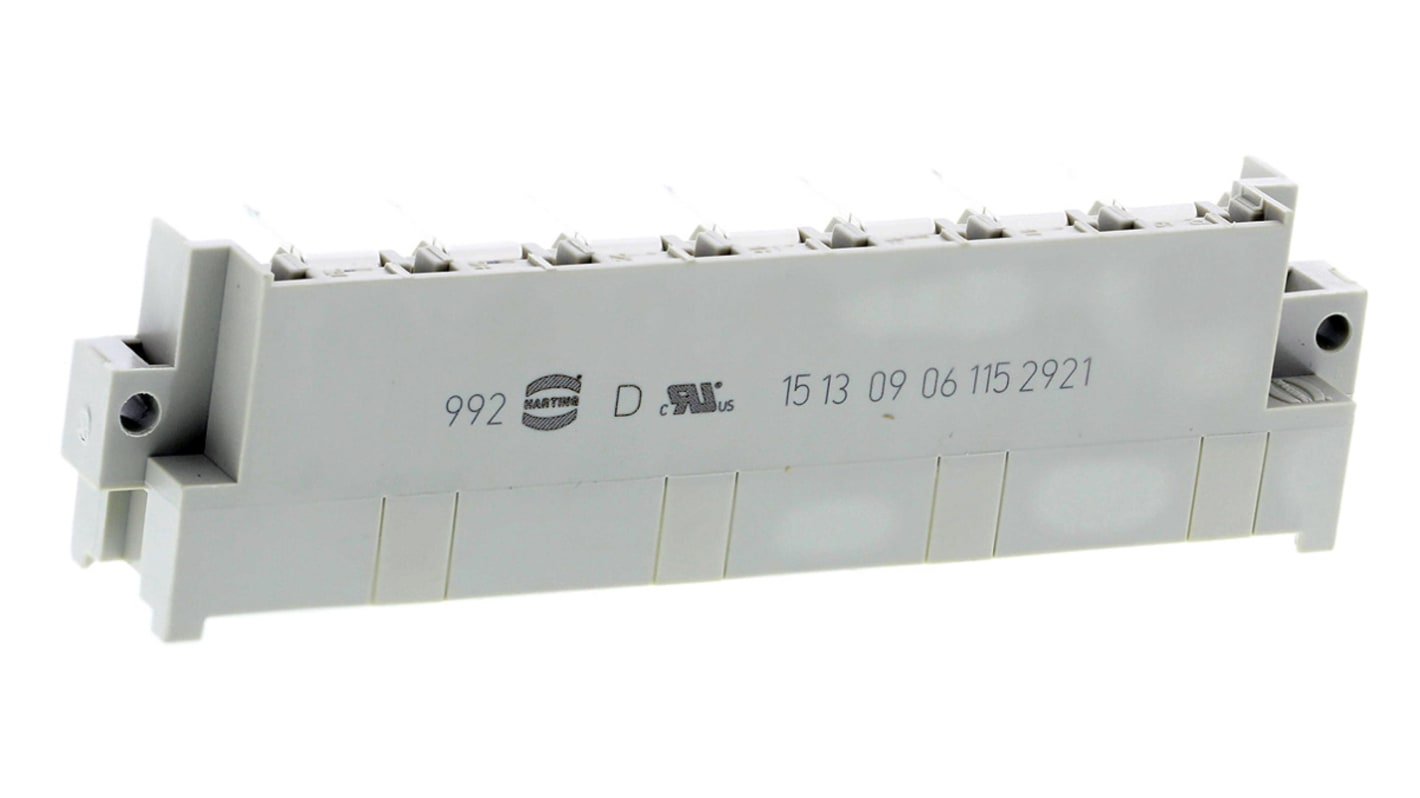

Connecteur DIN 41612 HARTING série DIN 41612, entraxe 5.08 mm, 15 contacts sur 2 Rangées, Angle droit Mâle Traversant
- Code commande RS:
- 159-9359
- Référence fabricant:
- 09061152921
- Marque:
- HARTING
Prix dégressifs sur quantité
Consulter les options de prix de grosSous-total (1 unité)*
14,29 €
HT
17,15 €
TTC
Frais de traitement offerts pour les commandes supérieures à 50,00 €
En stock
- 4 unité(s) prête(s) à être expédiée(s) d'un autre centre de distribution
Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails
Unité | Prix par unité |
|---|---|
| 1 - 19 | 14,29 € |
| 20 - 74 | 12,59 € |
| 75 - 299 | 11,81 € |
| 300 - 599 | 11,28 € |
| 600 + | 10,99 € |
*Prix donné à titre indicatif
- Code commande RS:
- 159-9359
- Référence fabricant:
- 09061152921
- Marque:
- HARTING
Caractéristiques techniques
Documentation technique
Législation et Conformité
Détail produit
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout | Attribut | Valeur |
|---|---|---|
| Marque | HARTING | |
| Type de produit | Connecteur DIN 41612 | |
| Nombre de contacts | 15 | |
| Courant | 15A | |
| Nombre de rangées | 2 | |
| Orientation | Angle droit | |
| Genre du connecteur | Mâle | |
| Chargement de rangée | D/Z | |
| Type de raccordement | Soudure | |
| Pas | 5.08mm | |
| Placage du contact | Argent sur nickel | |
| Type de montage | Traversant | |
| Température minimum de fonctionnement | -55°C | |
| Température d'utilisation maximum | 125°C | |
| Genre du contact | Mâle | |
| Normes/homologations | No | |
| Matériau de contact | Alliage de cuivre | |
| Résistance de contact maximale | 8mΩ | |
| Série | DIN 41612 | |
| Matériau du boîtier | Polytéréphtalate de butylène | |
| Sélectionner tout | ||
|---|---|---|
Marque HARTING | ||
Type de produit Connecteur DIN 41612 | ||
Nombre de contacts 15 | ||
Courant 15A | ||
Nombre de rangées 2 | ||
Orientation Angle droit | ||
Genre du connecteur Mâle | ||
Chargement de rangée D/Z | ||
Type de raccordement Soudure | ||
Pas 5.08mm | ||
Placage du contact Argent sur nickel | ||
Type de montage Traversant | ||
Température minimum de fonctionnement -55°C | ||
Température d'utilisation maximum 125°C | ||
Genre du contact Mâle | ||
Normes/homologations No | ||
Matériau de contact Alliage de cuivre | ||
Résistance de contact maximale 8mΩ | ||
Série DIN 41612 | ||
Matériau du boîtier Polytéréphtalate de butylène | ||
Fiches mâles de type H15 haute intensité DIN 41615 Harting
Gamme de fiches mâles de type H haute intensité DIN 41612, 4 styles disponibles avec lames parallèles au CI.
469-522 : montage sur CI à 90° avec contacts standard
481-954 : montage sur CI à 90° avec un contact principal (LC) pour accouplement en position z32
481-960 : le contact principal de la fiche mâle à 250 lames est en position z32 et se termine par des lames de 6,3 mm pour les fils de 2,5 mm2, pour des fiches femelles de 250 (non protégées)
740-6966 : contacts standard de fiche mâle à 250 lames avec lames de 6,3 mm pour fil de 2,5 mm2, pour des fiches femelles de 250 (non protégées)
Le code commande 757-7932 est approuvé pour les chemins de fer avec une classification chemin de fer NFF 16-101, indice d'émission de fumée : F1, classe d'inflammabilité : I2
Fiches mâles 15 A à 15 contacts en alliage cuivreux plaqué argent
Résistance de contact jusqu'à 8 mΩ
Résine thermoplastique renforcée de fibre de verre
Connecteurs haute intensité Harting
Une gamme connecteurs encartables indirects mâles et femelles DIN 41612 haute intensité à 15, 32 et 48 contacts, parfaitement adaptés aux cartes de contrôle et aux PSU à intégrer aux systèmes à racks
Note
Les capots F et H ne sont pas adaptés aux réf. 473-177 et 481-976.
