Références fabricant

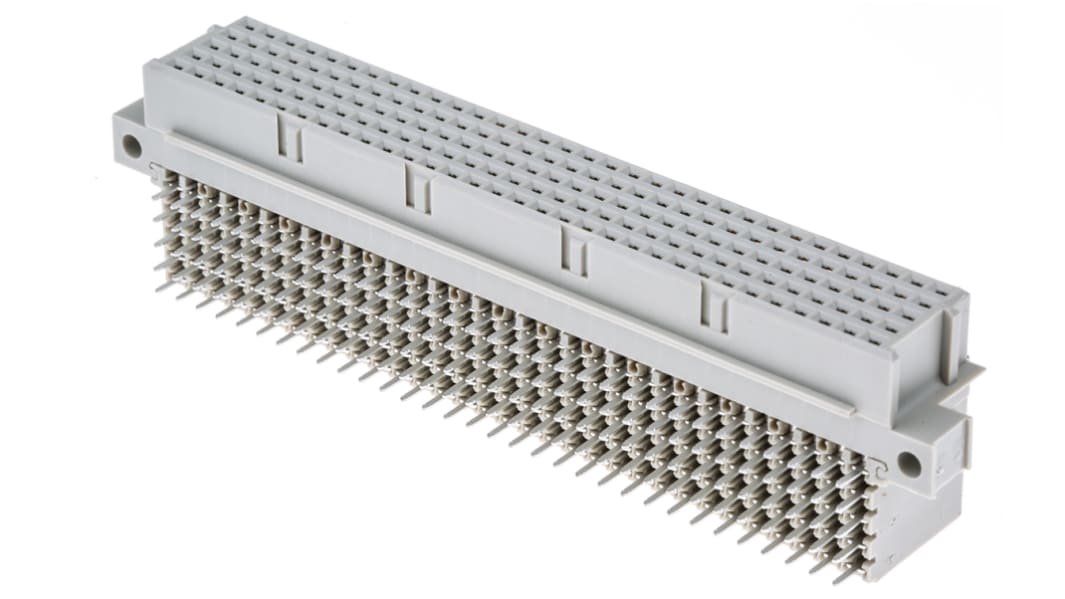

Connecteur DIN 41612 ERNI série ERNIPRESS, entraxe 2.54 mm, 160 contacts sur 5 Rangées, Angle droit Class Classe C2

Code commande RS:: 770-6944
Référence fabricant:: 374380 / 374380-E
Marque:: ERNI

Connecteur DIN 41612 ERNI série ERNIPRESS, entraxe 2.54 mm, 160 contacts sur 5 Rangées, Angle droit Class Classe C2

Prix dégressifs sur quantité

Sous-total (1 unité)*

35,35 €

42,42 €

Frais de traitement offerts pour les commandes supérieures à 50,00 €

En stock

Plus 14 unité(s) expédiée(s) à partir du 18 mai 2026
Plus 17 unité(s) expédiée(s) à partir du 25 mai 2026

Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails

Unité	Prix par unité
1 - 19	35,35 €
20 - 74	32,17 €
75 - 299	28,03 €
300 - 599	23,05 €
600 +	21,92 €

*Prix donné à titre indicatif

Code commande RS:: 770-6944
Référence fabricant:: 374380 / 374380-E
Marque:: ERNI

Caractéristiques techniques

Documentation technique

Législation et Conformité

Détail produit

Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.

Sélectionner tout	Attribut	Valeur
	Marque	ERNI
	Nombre de contacts	160
	Type de produit	Connecteur DIN 41612
	Courant	2A
	Nombre de rangées	5
	Orientation	Angle droit
	Genre du connecteur	Femelle
	Chargement de rangée	A/B/C/D/E
	Type de raccordement	Soudure
	Sous type	C/2
	Pas	2.54mm
	Placage du contact	Or
	Classe	Classe C2
	Température minimum de fonctionnement	-55°C
	Température d'utilisation maximum	125°C
	Genre du contact	Femelle
	Matériau de contact	Alliage de cuivre
	Normes/homologations	No
	Série	ERNIPRESS
	Résistance de contact maximale	20mΩ
	Matériau du boîtier	Polytéréphtalate de butylène

	Sélectionner tout
	Marque ERNI
	Nombre de contacts 160
	Type de produit Connecteur DIN 41612
	Courant 2A
	Nombre de rangées 5
	Orientation Angle droit
	Genre du connecteur Femelle
	Chargement de rangée A/B/C/D/E
	Type de raccordement Soudure
	Sous type C/2
	Pas 2.54mm
	Placage du contact Or
	Classe Classe C2
	Température minimum de fonctionnement -55°C
	Température d'utilisation maximum 125°C
	Genre du contact Femelle
	Matériau de contact Alliage de cuivre
	Normes/homologations No
	Série ERNIPRESS
	Résistance de contact maximale 20mΩ
	Matériau du boîtier Polytéréphtalate de butylène

DIN 451612 Connector Type TE Customer Drawing

Pays d'origine :: DE

Type E/TE/CD/RD

This range of DIN41612 / IEC 60603-2 Backplane / Board to Board / Wire to Board Connectors covers different connection variations. The design of these Backplane connectors is in accordance with DIN 41612/ IEC 60603-2 providing excellent quality and reliability. Applications for these DIN41612 / IEC 60603-2 connectors include:

Connection between plug-in cards and backplane wiring

Connection between two PCB's arranged one above the other

As a peripheral connector for external interfaces of the wiring plane

Type E160, 160 contacts dans 5 rangées

Type TE160 160 (modèle inversé), 160 contacts dans 5 rangées

Type CD128, 128 contacts dans 4 rangées

Type RD128 (modèle inversé), 128 contacts dans 4 rangées

TE160

Modèle inversé de type E160

Les connecteurs femelles de type TE160 sont dotés de bandes de fixation

La cheville de montage allongée dispose de deux orifices de fixation dans une grille de 5,08 mm

CD128

Technologie à pression sans soudure

RD128

Doté d'une bande de fixation

Cheville de montage disposant de deux orifices de fixation dans une grille de 5,08 mm

Approvals

UL, CSA
