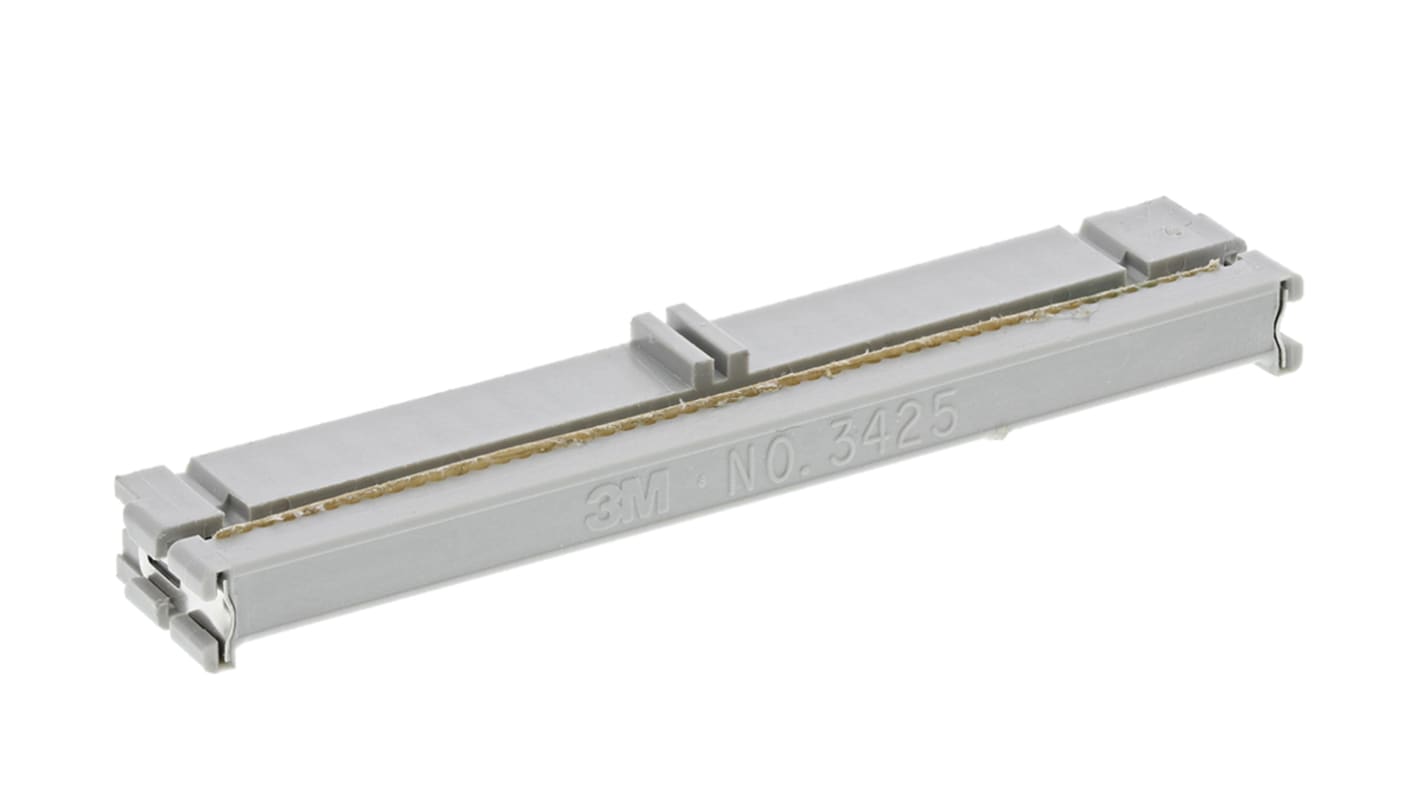

Connecteur CAD, série 3000 3M Femelle Angle droit, 50 contacts, 2 rangées, pas 12.7 mm, Câble

Ce connecteur IDC est une solution fiable pour diverses applications électroniques. Il comporte 50 contacts disposés sur deux rangées. Conçu pour un montage efficace des fils, ce connecteur femelle offre une orientation robuste à angle droit qui convient aux environnements à espace restreint. Il fonctionne efficacement dans une plage de température allant de -55,0 °C à 105,0 °C, ce qui en fait un choix polyvalent pour une utilisation industrielle et commerciale.

• 0.le pas de 5 pouces permet une intégration facile dans les conceptions compactes

• Idéal pour les systèmes d'automatisation où l'espace est limité

Le connecteur supporte un courant nominal de 1A, ce qui lui permet de gérer des charges électriques modérées sans risque de surchauffe.

L'orientation à angle droit facilite l'acheminement des fils dans les espaces restreints, réduisant ainsi la tension sur les connexions et garantissant une installation ordonnée.

Le connecteur est fabriqué en alliage de cuivre pour les contacts et en PBT pour le boîtier, ce qui garantit une durabilité et des performances efficaces dans diverses conditions.

Ce connecteur peut fonctionner efficacement dans une plage de température allant de -55,0 °C à 105,0 °C, ce qui le rend adapté à un large éventail d'environnements.

La méthode de terminaison IDC assure une connexion sûre tout en minimisant le besoin de soudure, ce qui permet un assemblage plus rapide et réduit le risque d'erreur humaine lors de l'installation.

Connecteurs femelles de câble en nappe CAD standard série 3000 à montage sur câble avec un pas de 2,54 x 2,54 mm. Ces fiches femelles pour câble CAD acceptent des câbles en nappe plats ou des fils discrets massifs ou multibrins 26 AWG et 28 AWG au pas de 1,27 mm. L'utilisation de contacts CAD élimine le besoin de préparation et de dénudage préalable du câble et fournit un système d'interconnexion rapide et simple pour les connexions intensives. Les contacts sont en cuivre-béryllium qui offre une résistance élevée à la corrosion, une bonne résistance à l'usure et une meilleure conductivité électrique que le laiton ou bronze. Les boîtiers de ces connecteurs femelles CAD série 3000 sont dotés d'une double fente de polarisation militaire pour faciliter l'accouplement précis avec le connecteur à embase. La conception de ces fiches femelles CAD série 3000 redéfinit le niveau des normes MIL et CEI. Ces fiches femelles pour câble en nappe série 3000 sont dotées de clips "J" métalliques à verrouillage positif qui garantissent que le couvercle du connecteur est fixé en toute sécurité. Les couvercles sont dotés d'un adhésif de transfert qui les maintient sur le câble en nappe pour un alignement précis entre le connecteur et les câbles. Cette fonction permet également de produire des raccordements à haut rendement. Une languette à tirer disponible séparément est fixée à la prise à l'aide d'une bande adhésive. La languette est utilisée pour réduire la contrainte sur les raccordements de câble lorsque le connecteur femelle est débranché de l'embase d'accouplement. Une fiche à détrompeur est également disponible et connectée à un contact femelle de sorte que la broche mâle ne puisse pas y entrer.

Contacts CAD pour une connexion intensive rapide et facile

Ces fiches femelles CAD à montage sur fil série 3000 sont utilisées dans les applications fil à carte ou de câblage interne. Les applications incluent l'automatisation et les usines, les tests et l'instrumentation, le secteur médical, les communications et la mise en réseau, et les ordinateurs et périphériques
