- Code commande RS:
- 192-7366
- Référence fabricant:
- 3385-6614
- Marque:
- 3M
2 En stock pour livraison sous 2 jour(s)
Prix pour la pièce
4,16 €
HT
4,99 €
TTC
Unité | Prix par unité |
1 - 9 | 4,16 € |
10 - 24 | 3,72 € |
25 - 49 | 3,41 € |
50 - 99 | 3,21 € |
100 + | 2,96 € |
- Code commande RS:
- 192-7366
- Référence fabricant:
- 3385-6614
- Marque:
- 3M
- Pays d'origine :
- US

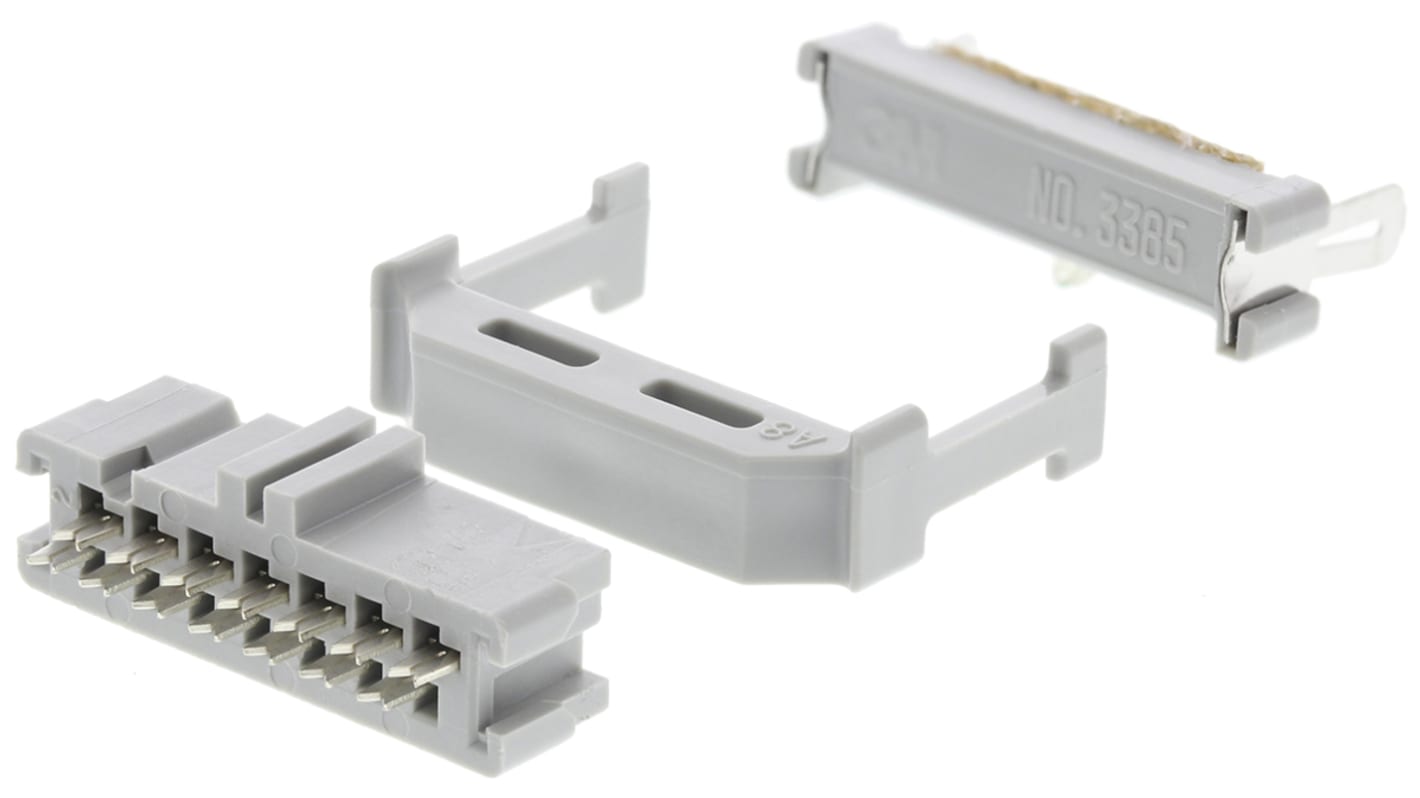

Connecteurs femelles CAD à montage sur câble 2,54 x 2,54 mm série 3000 de 3M
Connecteurs femelles de câble en nappe CAD standard série 3000 à montage sur câble avec un pas de 2,54 x 2,54 mm. Ces fiches femelles pour câble CAD acceptent des câbles en nappe plats ou des fils discrets massifs ou multibrins 26 AWG et 28 AWG au pas de 1,27 mm. L'utilisation de contacts CAD élimine le besoin de préparation et de dénudage préalable du câble et fournit un système d'interconnexion rapide et simple pour les connexions intensives. Les contacts sont en cuivre-béryllium qui offre une résistance élevée à la corrosion, une bonne résistance à l'usure et une meilleure conductivité électrique que le laiton ou bronze. Les boîtiers de ces connecteurs femelles CAD série 3000 sont dotés d'une double fente de polarisation militaire pour faciliter l'accouplement précis avec le connecteur à embase. La conception de ces fiches femelles CAD série 3000 redéfinit le niveau des normes MIL et CEI. Ces fiches femelles pour câble en nappe série 3000 sont dotées de clips "J" métalliques à verrouillage positif qui garantissent que le couvercle du connecteur est fixé en toute sécurité. Les couvercles sont dotés d'un adhésif de transfert qui les maintient sur le câble en nappe pour un alignement précis entre le connecteur et les câbles. Cette fonction permet également de produire des raccordements à haut rendement. Une languette à tirer disponible séparément est fixée à la prise à l'aide d'une bande adhésive. La languette est utilisée pour réduire la contrainte sur les raccordements de câble lorsque le connecteur femelle est débranché de l'embase d'accouplement. Une fiche à détrompeur est également disponible et connectée à un contact femelle de sorte que la broche mâle ne puisse pas y entrer.
Caractéristiques et avantages
Contacts CAD pour une connexion intensive rapide et facile
Aucune préparation de câble nécessaire
Contacts en cuivre-béryllium robustes et fiables
Clips "J" métalliques à verrouillage positif pour une fixation sécurisée du couvercle
Adhésif de transfert sur les couvercles pour un alignement précis du câble au connecteur
Aucune préparation de câble nécessaire
Contacts en cuivre-béryllium robustes et fiables
Clips "J" métalliques à verrouillage positif pour une fixation sécurisée du couvercle
Adhésif de transfert sur les couvercles pour un alignement précis du câble au connecteur
Informations sur les applications du produit
Ces fiches femelles CAD à montage sur fil série 3000 sont utilisées dans les applications fil à carte ou de câblage interne. Les applications incluent l'automatisation et les usines, les tests et l'instrumentation, le secteur médical, les communications et la mise en réseau, et les ordinateurs et périphériques
Connecteur CAD de 3M, intensité nominale de 1 A, tension nominale de 1 kV c.a. - Série 3000 - 3385-6614
Utilisez ce connecteur CAD de 3M pour réaliser un assemblage de câble en nappe plat pour vos applications de télécommunications. La prise femelle est facile à raccorder, grâce à ses points tranchants qui perforent rapidement l'isolant pour entrer en contact avec les fils d'un câble. Cela signifie qu'il n'est pas nécessaire de dénuder vos conducteurs avant le raccordement. Pour plus de sécurité, l'unité est polarisée, de sorte qu'elle ne peut pas être accouplée à une embase incompatible.
Les contacts en cuivre-béryllium résistent à la corrosion et à l'usure pour une longue durée de vie
L'adhésif de transfert situé dans son couvercle permet un alignement précis entre les connecteurs et les câbles.
Les clips en J métalliques maintiennent fermement le couvercle de l'unité en place
L'adhésif de transfert situé dans son couvercle permet un alignement précis entre les connecteurs et les câbles.
Les clips en J métalliques maintiennent fermement le couvercle de l'unité en place
Applications
Réseaux de données et de communication
Systèmes de sécurité industriels et commerciaux
Fabrication automatisée
Systèmes de sécurité industriels et commerciaux
Fabrication automatisée
Ce connecteur inclut-il un passe-fil ?
Oui, ce connecteur est doté d'un passe-fil pour éviter d'endommager le câble et les contacts lorsque vous le débranchez.
Attribut | Valeur |
---|---|
Nombre de contacts | 14 |
Nombre de rangées | 2 |
Genre | Femelle |
Pas | 2.54mm |
Type de montage | Montage sur câble |
Orientation du corps | Angle droit |
Type de raccordement | IDC |
Courant | 1A |
Placage du contact | Or sur nickel |
Série | 3000 |
Température de fonctionnement minimale | -55.0°C |
Température de fonctionnement maximale | 105.0°C |
Tension | 1 kV c.a. |
Matériau du boîtier | PBT |
Matériau du contact | Alliage de cuivre |
