- Code commande RS:
- 323-7952
- Référence fabricant:
- 89150-0101HA
- Marque:
- 3M
27 pour livraison dès le lendemain (stock France)
24 Sous 2 jour(s) (stock Europe)
Prix pour la pièce
1,98 €
HT
2,38 €
TTC
Unité | Prix par unité |
1 - 9 | 1,98 € |
10 - 24 | 1,77 € |
25 - 49 | 1,62 € |
50 - 99 | 1,53 € |
100 + | 1,40 € |
- Code commande RS:
- 323-7952
- Référence fabricant:
- 89150-0101HA
- Marque:
- 3M
- Pays d'origine :
- US
Fiches femelles pour câble en nappe CAD 2,54 x 2,54 mm série 891 de 3M
Les connecteurs de câble en nappe série 891 de 3M sont dotés d'une polarisation militaire et de bosses centrales. Ils se terminent plus rapidement que les prises femelles à deux pièces et leur emballage à sabre facilite le chargement de l'équipement d'assemblage manuel et semi-automatique.
Ces connecteurs de fiche femelle pour câble en nappe CAD série 891 sont dotées d'un couvercle à double encastrement qui permet de raccorder le câble d'un côté ou de l'autre, et sont fournis pré-assemblés.
Les passe-fils (192-7530 typiquement) sont disponibles séparément
Ces connecteurs de fiche femelle pour câble en nappe CAD série 891 sont dotées d'un couvercle à double encastrement qui permet de raccorder le câble d'un côté ou de l'autre, et sont fournis pré-assemblés.
Les passe-fils (192-7530 typiquement) sont disponibles séparément
Caractéristiques et avantages
• Préassemblé, se termine plus rapidement que les prises femelles à deux pièces
L'emballage Sword facilite le chargement de l'équipement d'assemblage manuel et semi-automatique
• Les oreillons empêchent le verrouillage prématuré du loquet pendant l'expédition
Languette à tirer adhésive double face en option pour faciliter le débranchement
• Le capot encastré double pour le raccordement de câble de chaque côté élimine le besoin de connecteurs à couvercle encastré simple
L'emballage Sword facilite le chargement de l'équipement d'assemblage manuel et semi-automatique
• Les oreillons empêchent le verrouillage prématuré du loquet pendant l'expédition
Languette à tirer adhésive double face en option pour faciliter le débranchement
• Le capot encastré double pour le raccordement de câble de chaque côté élimine le besoin de connecteurs à couvercle encastré simple
Applications
Les câbles en nappe sont connus pour leurs capacités d'économie d'espace et de transfert de données élevé. Ils sont souvent utilisés pour connecter des périphériques informatiques internes, et moins fréquemment pour les connexions externes. Ils sont connus pour être bien adaptés à la terminaison de masse avec CAD (connecteurs de déplacement d'isolation). Cette solution de raccordement rapide et pratique signifie que le câblage en nappe est une norme courante dans l'électronique et l'informatique.
Pourquoi choisir 3M ?
Les 3M sont un nom fiable dans l'informatique et la connexion électronique. Combiné à RS Components, l'excellent service client, 3M fournit une gamme de solutions de connectivité spécialisées pour une grande variété d'industries et d'applications.

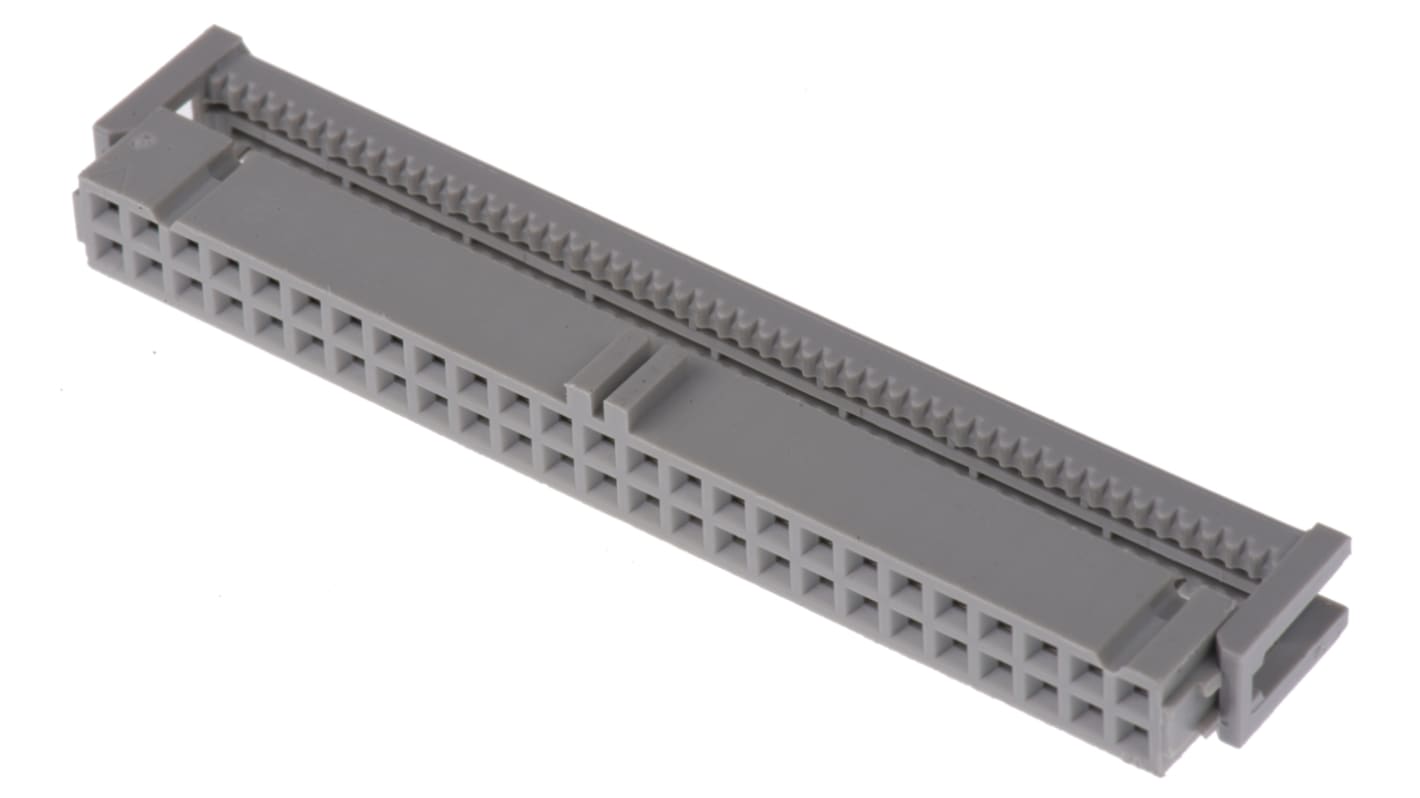

Prise femelle CAD 3M, 50 contacts, 2 rangées - Série 891 - 89150-0101HA
Rendement efficace du processus de connexion de plusieurs nappes avec ce connecteur femelle CAD (contact auto-dénudant) 3M. Ce système de connexion fiable est doté d'une grande capacité pour les terminaisons, avec 50 contacts séparés sur deux rangées. La caractéristique clé d'un CAD tel que celui-ci ce sont ses points acérés qui pénètrent l'isolation du câble en nappe. Ces lames en alliage métallique entrent en contact avec les fils conducteurs à l'intérieur de la nappe, permettant au courant électrique de circuler. Il s'agit d'une méthode de terminaison simple et rapide qui ne nécessite pas d'outils ni de dénudage des fils gainés.
Préassemblé pour une terminaison rapide Languette à tirer adhésive double face en option pour faciliter le débranchement L'emballage à épaulement facilite le chargement de l'équipement d'assemblage manuel et semi-automatique Les bosses positionnées au centre évitent le verrouillage prématuré pendant l'expédition
Applications
Smartphones Appareils basse tension Disques SSD (disques Solid State)
Pourquoi utilise-t-on des connecteurs CAD avec un câble en nappe ?
Le câble en nappe est conçu pour être utilisé avec les connecteurs CAD multi contacts. Il s'accouple de manière à ce que de nombreuses connexions CAD puissent être effectuées en même temps, ce qui permet de gagner du temps dans les applications où plusieurs connexions sont nécessaires. Ces connecteurs peuvent souvent être réutilisés si des précautions sont prises lors du retrait du câble.
REMARQUE DES INGÉNIEURS
Pour sertir ce connecteur, nous vous proposons d'utiliser la pince de code RS:2356428
Attribut | Valeur |
---|---|
Nombre de contacts | 50 |
Nombre de rangées | 2 |
Genre | Femelle |
Pas | 2.54mm |
Type de montage | Montage sur câble |
Orientation du corps | Angle droit |
Type de raccordement | IDC |
Courant | 1A |
Placage du contact | Or sur nickel |
Série | 891 |
Température de fonctionnement minimale | -55°C |
Température de fonctionnement maximale | +105°C |
Tension | 1 kV c.a. |
Matériau du contact | Bronze phosphoreux |
Matériau du boîtier | PBT |
